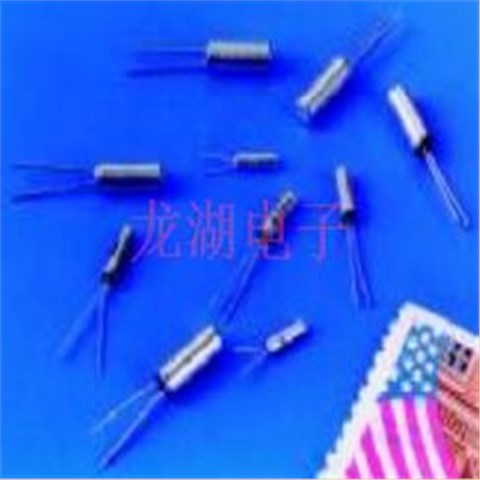

R38插件晶体,RUBYQUARTZ晶体,R38-32.768-6-10PPM-NPB晶振

LH-1

R38插件晶体,RUBYQUARTZ晶体,R38-32.768-6-10PPM-NPB晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等.

R38插件晶体,RUBYQUARTZ晶体,R38-32.768-6-10PPM-NPB晶振,Rubyquartz不仅提供其标准产品的产品，而且随时准备开发特殊产品，以满足最复杂的客户需求。研发设计出广泛的石英SMD晶振产品系列旨在满足电信，无线，工业，医疗，计算机，消费者和电子行业许多其他领域的客户的需求。

Rubyquartz晶振拥有非常专业的频率元件设计与制造技术，其经营理念与生产概念领先许多业界的制造商，产品类型也比较完整。旗下量产的石英组件包括石英晶体谐振器，32.768K晶振，石英晶体振荡器，OCXO恒温晶振，VCXO压控晶振，TCXO温补晶振，差分晶振等，其他不同材质的频率元件还有陶瓷晶振和SAW滤波器，所有产品都符合欧盟协会要求的ROHS指令，经过相关部门的检测，生产车间与环境是标准的无尘干净化，污染排放达到标准，积极保护资源并防止污染，质量控制规范，长期坚持保证高标准的品质，确保定期评估全部质量要求，让客户满意度保持在100%。R38插件晶体,RUBYQUARTZ晶体,R38-32.768-6-10PPM-NPB晶振.

LH-2

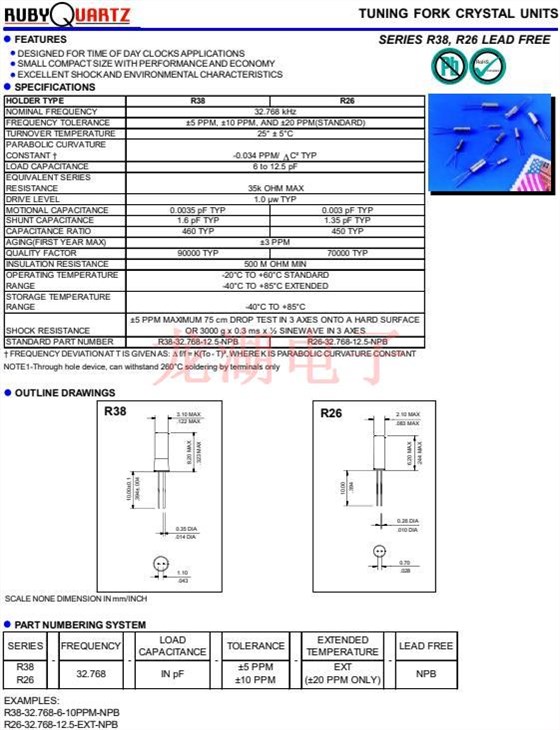

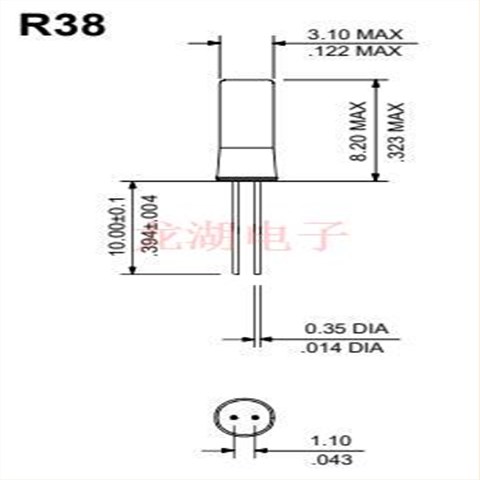

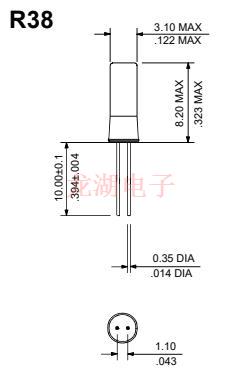

HOLDER TYPE	R38
NOMINAL FREQUENCY	32.768 kHz
FREQUENCY TOLERANCE	±5 PPM, ±10 PPM, AND ±20 PPM(STANDARD)
TURNOVER TEMPERATURE	25° ± 5°C
PARABOLIC CURVATURE CONSTANT †	-0.034 PPM/ C² TYP
LOAD CAPACITANCE	6 to 12.5 pF
EQUIVALENT SERIES RESISTANCE	35k OHM MAX
DRIVE LEVEL	1.0 µw TYP
MOTIONAL CAPACITANCE	0.0035 pF TYP
SHUNT CAPACITANCE	1.6 pF TYP
CAPACITANCE RATIO	460 TYP
AGING(FIRST YEAR MAX)	±3 PPM
QUALITY FACTOR	90000 TYP
INSULATION RESISTANCE	500 M OHM MIN
OPERATING TEMPERATURE RANGE	-20°C TO +60°C STANDARD -40°C TO +85°C EXTENDED
STORAGE TEMPERATURE RANGE	-40°C TO +85°C
SHOCK RESISTANCE	±5 PPM MAXIMUM 75 cm DROP TEST IN 3 AXES ONTO A HARD SURFACE OR 3000 g x 0.3 ms x ½ SINEWAVE IN 3 AXES
STANDARD PART NUMBER	R38-32.768-12.5-NPB

LH-4

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解晶振或包装材料的环境下使用或储藏这些产品.机械振动的影响,当贴片石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害振荡器.如需在+150°C以上焊接晶体产品,建议使用石英晶体.在下列回流条件下,对晶体产品甚至低功耗晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.R38插件晶体,RUBYQUARTZ晶体,R38-32.768-6-10PPM-NPB晶振.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

热影响

重复的温度巨大变化可能会降低受损害进口晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

LH-5

RUBYQUARTZ晶振集团消除事故和环境方面的偶发事件,减少进口晶振、石英晶体谐振器、普通有源振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

RUBYQUARTZ晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.ITTI晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.R38插件晶体,RUBYQUARTZ晶体,R38-32.768-6-10PPM-NPB晶振,

RUBYQUARTZ晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器（SPXO晶振）,石英晶体生产制造中所产生的污染.

RUBYQUARTZ晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

Rubyquartz晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过无源晶振,有源晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
