精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手机晶振

精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手机晶振精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手机晶振

产品简介

精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手机晶振,,日本SEIKO精工晶振,进口晶振,SC-32S是一款小体积晶振尺寸3.2x1.5mm晶振,厚度0.75mm的超薄型,两脚贴片晶振,32.768K晶振,无源晶振,石英晶振,石英晶体谐振器,无铅环保晶振,具有超小型,轻薄型,优异的耐冲击性、耐热性、完全无Pb、符合欧盟RoHS指令的产品、内置可靠性高的光刻工厂加工厂振动子。适用于高密度安装的SMD型、通讯设备,智能手机晶振,无线网络晶振,蓝牙模块晶振,时钟晶振,钟表电子晶振,仪器仪表设备,汽车电子,数码相机等应用。

产品详情

LH-1

精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手机晶振,,日本SEIKO精工晶振,进口晶振,SC-32S是一款小体积晶振尺寸3.2x1.5mm晶振,厚度0.75mm的超薄型,两脚贴片晶振,32.768K晶振,无源晶振,石英晶振,石英晶体谐振器,无铅环保晶振,具有超小型,轻薄型,优异的耐冲击性、耐热性、完全无Pb、符合欧盟RoHS指令的产品、内置可靠性高的光刻工厂加工厂振动子。适用于高密度安装的SMD型、通讯设备,智能手机晶振,无线网络晶振,蓝牙模块晶振,时钟晶振,钟表电子晶振,仪器仪表设备,汽车电子,数码相机等应用。

LH-2

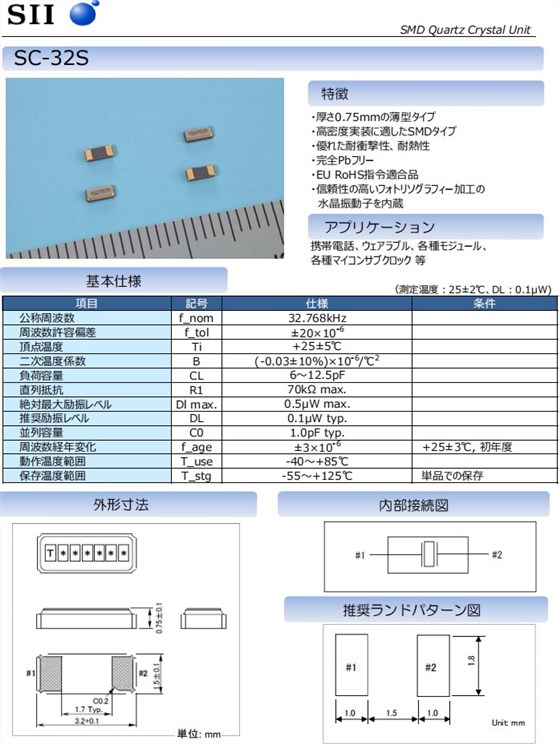

精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手机晶振,参数图

精工晶振规格

单位

SC-32S晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C+125°C

裸存

工作温度

T_use

-40°C+85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.longhusz.com/

频率温度特征

f_tem

±30 × 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

7pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

LH-3

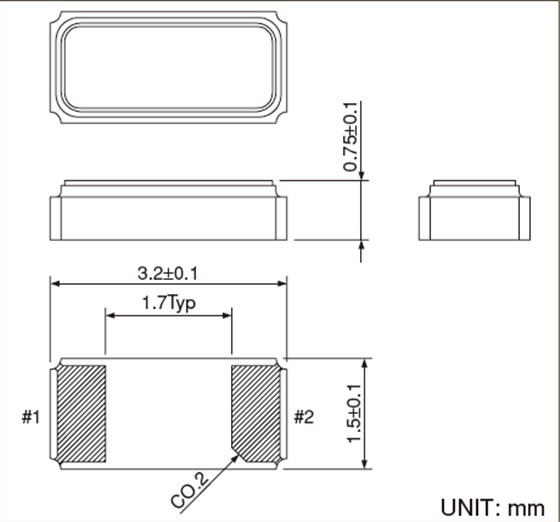

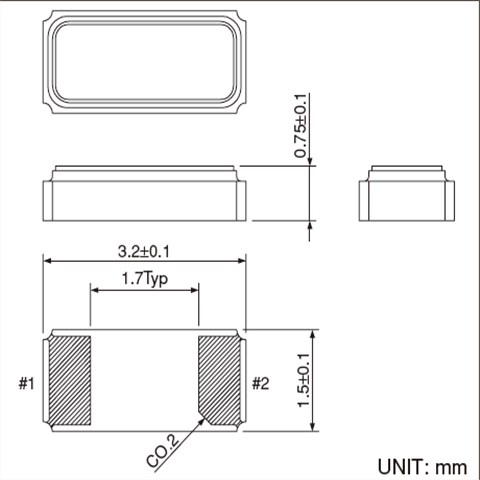

精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手机晶振,尺寸图

SC-32S 3215

LH-4

精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手机晶振

石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCCGND.精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手机晶振

热影响

重复的温度巨大变化可能会降低受损害的贴片晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

LH-5

精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手机晶振,“Q-SC32S0320570CADF”精工控股株式会社精工晶振石英事业部的所有石英晶振, 32.768K钟表晶振,石英晶体谐振器,石英晶体均通过了SII绿化商品的认证.

1.制定环境目标,有计划地确认实行结果,进而得到持续的改善.

2.遵守日本国内和世界各国的环境相关法规、条例以及业界的工作事项,致力于预防环境污染.

3.在从石英晶体谐振器,石英晶体,32.768K,时钟晶体,压电石英晶体的制造到销售的全生命周期中,力图通过绿色采购、关爱环境的制造方法、化学物质的管理、商品、包装材料、运输方法等有效利用资源和降低温室化气体、废弃物排放.以此为保全生物多样性做贡献.

4.与公司员工共享环境问题的动向和公司的环境方针,促进对环境活动的理解和参加.

5.向公司外宣传有关环境问题的方针和活动力图加深与社会的沟通.

3215石英晶振 品牌 型号 频率 频率稳定度
Q-SC32S03220C5AAE Seiko Crystal SC-32S 32.768kHz ±20ppm
Q-SC32S03210C5AFE Seiko Crystal SC-32S 32.768kHz ±10ppm
Q-SC32S03205C5ADE Seiko Crystal SC-32S 32.768kHz ±5ppm
Q-SC32S0320570CADF Seiko Crystal SC-32S 32.768kHz ±5ppm
Q-SC32S0321070CAAF Seiko Crystal SC-32S 32.768kHz ±10ppm
Q-SC32S0322070AAAF Seiko Crystal SC-32S 32.768kHz ±20ppm
Q-SC32S03220C5AAAF Seiko Crystal SC-32S 32.768kHz ±20ppm
Q-SC32S03210C5AAFF Seiko Crystal SC-32S 32.768kHz ±10ppm
Q-SC32S03205C5AADF Seiko Crystal SC-32S 32.768kHz ±5ppm
SC-32S,3215
