西铁城CM250S石英晶振,CM250S65.536KAZFT仪器仪表设备晶振,日本CITIZEN西铁城晶振,进口晶振,CM250S是一款小体积晶振尺寸8.0x3.8mm晶振,频率范围:30KHz至100KHz,CM250S32.000KAZFT无源晶振,CM250S60.005KAZFT石英晶振,CM250S100.000KAZFT石英晶体谐振器,四脚贴片晶振,无铅环保晶振,8038晶振,具有小体积轻薄型,高精度,高可靠性,耐热及耐环境特点,被广泛用于通讯设备,无线网络,蓝牙模块晶振,汽车电子,电脑主板,仪器仪表设备晶振,医疗设备,数码电子等应用.

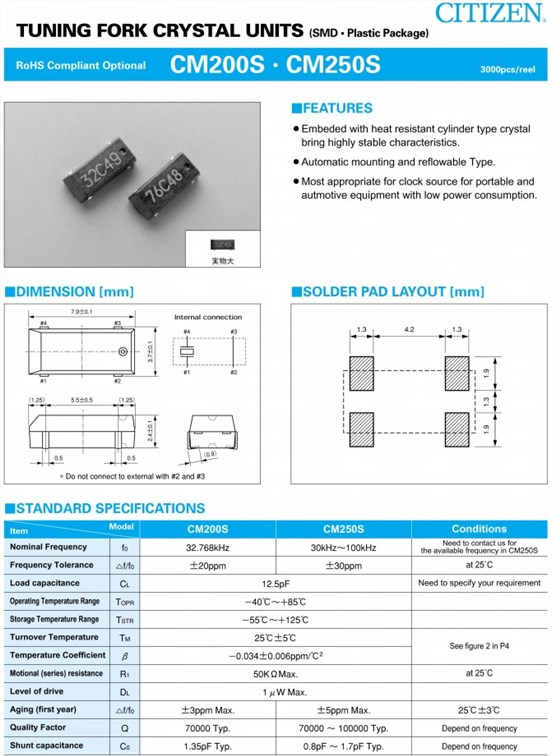

西铁城CM250S石英晶振,CM250S65.536KAZFT仪器仪表设备晶振,参数图
西铁城晶振规格 |
单位 |
CM250S晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
30KHz~100KHZ) |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
1μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±20 × 10-6(标准), |
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
12.5pF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±3× 10-6/ year Max. |
+25°C,第一年 |

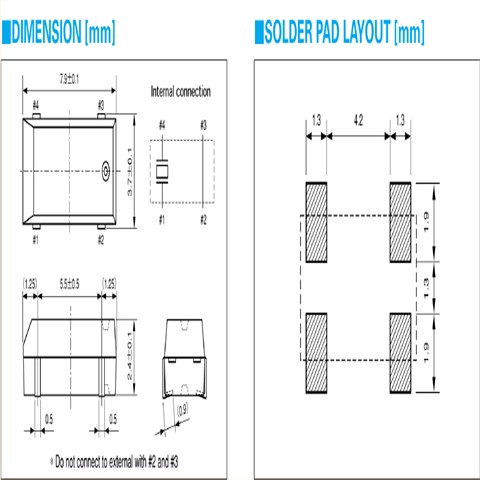

西铁城CM250S石英晶振,CM250S65.536KAZFT仪器仪表设备晶振,尺寸图

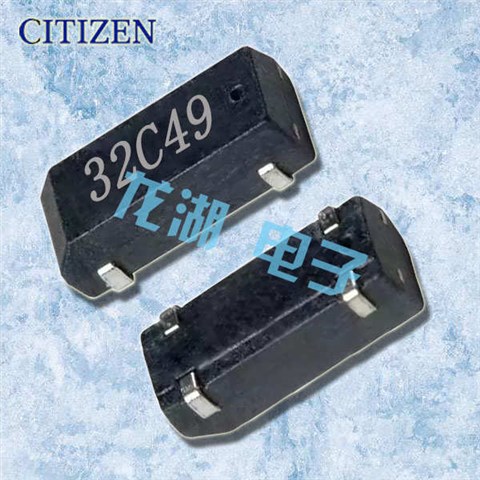

西铁城CM250S石英晶振,CM250S65.536KAZFT仪器仪表设备晶振
使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。
石英晶振产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。
机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
激励功率
在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。西铁城CM250S石英晶振,CM250S65.536KAZFT仪器仪表设备晶振
负载电容
圆柱晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)
西铁城CM250S石英晶振,CM250S65.536KAZFT仪器仪表设备晶振,西铁城晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和能力,持续改进环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,努力保护全球环境的环保意识进行环保生产和提供进口石英晶振以及服务给消费者,与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对晶振的化学物质的管理强化等,防止污染最终创建具有环保、节能、适宜性特征的优质工程。
1.努力保护全球环境的环保意识进行环保生产和提供产品以及服务给消费者.
2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.
3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.
4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强产品化学物质管理.
5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.
6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.
贴片晶振 | 品牌 | 参数 | 型号 | Frequency |
CM250S-76.800KAZF-UT | Citizen Crystal | CRYSTAL 76.8000KHZ 12.5PF SMD | CM250S | 76.8kHz |
CM250S-75.000KAZF-UT | Citizen Crystal | CRYSTAL 75.0000KHZ 12.5PF SMD | CM250S | 75kHz |
CM250S60.000KAZFT | Citizen Crystal | CRYSTAL 60.0000KHZ 12.5PF SMD | CM250S | 60kHz |
CM250S-60.000KAZF-UT | Citizen Crystal | CRYSTAL 60.0000KHZ 12.5PF SMD | CM250S | 60kHz |
CM250S32.000KAZFT | Citizen Crystal | CRYSTAL 32.0000KHZ 12.5PF SMD | CM250S | 32kHz |
CM250S40.000KAZFT | Citizen Crystal | CRYSTAL 40.0000KHZ 12.5PF SMD | CM250S | 40kHz |
CM250S44.100KAZFT | Citizen Crystal | CRYSTAL 44.1000KHZ 12.5PF SMD | CM250S | 44.1kHz |
CM250S60.005KAZFT | Citizen Crystal | CRYSTAL 60.0050KHZ 12.5PF SMD | CM250S | 60.005kHz |
CM250S65.536KAZFT | Citizen Crystal | CRYSTAL 65.5360KHZ 12.5PF SMD | CM250S | 65.536kHz |
CM250S75.000KAZFT | Citizen Crystal | CRYSTAL 75.0000KHZ 12.5PF SMD | CM250S | 75kHz |
CM250S76.790KAZFT | Citizen Crystal | CRYSTAL 76.7900KHZ 12.5PF SMD | CM250S | 76.79kHz |
CM250S76.800KAZFT | Citizen Crystal | CRYSTAL 76.8000KHZ 12.5PF SMD | CM250S | 76.8kHz |
CM250S76.810KAZFT | Citizen Crystal | CRYSTAL 76.8100KHZ 12.5PF SMD | CM250S | 76.81kHz |
CM250S77.500KAZFT | Citizen Crystal | CRYSTAL 77.5000KHZ 12.5PF SMD | CM250S | 77.5kHz |
CM250S77.503KAZFT | Citizen Crystal | CRYSTAL 77.5030KHZ 12.5PF SMD | CM250S | 77.503kHz |
CM250S96.000KAZFT | Citizen Crystal | CRYSTAL 96.0000KHZ 12.5PF SMD | CM250S | 96kHz |
CM250S100.000KAZFT | Citizen Crystal | CRYSTAL 100.0000KHZ 12.5PF SMD | CM250S | 100kHz |
CM250S-32.000KAZF-UT | Citizen Crystal | CRYSTAL 32.0000KHZ 12.5PF SMD | CM250S | 32kHz |
CM250S-40.000KAZF-UT | Citizen Crystal | CRYSTAL 40.0000KHZ 12.5PF SMD | CM250S | 40kHz |
CM250S-65.536KAZF-UT | Citizen Crystal | CRYSTAL 65.5360KHZ 12.5PF SMD | CM250S | 65.536kHz |
CM250S-96.000KAZF-UT | Citizen Crystal | CRYSTAL 96.0000KHZ 12.5PF SMD | CM250S | 96kHz |
CM250S-100.000KAZF-UT | Citizen Crystal | CRYSTAL 100.0000KHZ 12.5PF SMD | CM250S | 100kHz |
