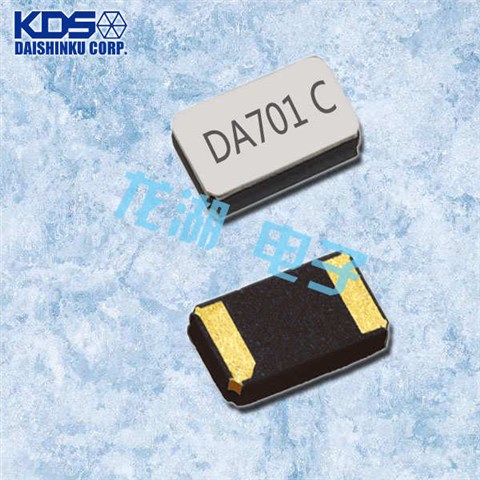

KDS石英晶体,DST1610A仪器仪表32.768K晶振,1TJH125DR1A0004晶振

KDS石英晶体,DST1610A仪器仪表32.768K晶振,1TJH125DR1A0004晶振KDS石英晶体,DST1610A仪器仪表32.768K晶振,1TJH125DR1A0004晶振

产品简介

32.768KHz是款实时时钟晶振,它的作用是可以产生时序电路基准信号。而之所以选用32.768K是因为它是2的15次幂,是因为可以很精确的得到一秒的计时。不仅如此,包括所有的实时时钟晶振一般都是32.768或其倍频。贴片32.768K晶振的负载电容都是12.5pf。常用32.768K晶振的电子产品有智能手机、智能手表、安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的进口晶振。

产品详情

LH-1KDS-1

KDS石英晶体,DST1610A仪器仪表32.768K晶振,1TJH125DR1A0004晶振,2012mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

日本大真空株式会社,【KDS】品牌,实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,而天津KDS晶振工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断,从最初的32.768K晶振为主,到现在以小体积贴片晶体振荡器为主,体积已经是全世界石英晶体振荡器之中最小的.

高精度石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,进口晶振目前主要使用的有AT切、BT切.其它切型还有CT、DT、GT、NT等.

普通石英压控晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体振荡器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

LH-2

KDS晶振规格

单位

DST1610A晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C ~ +85°C

裸存

工作温度

T_use

-40°C ~ +85°C

标准温度

激励功率

DL

1μW

推荐:1μW ~ 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6~ ±50 × 10-6可用)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.longhusz.com/

频率温度特征

f_tem

±30 × 10-6/-20°C ~ +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

LH-3KDS-2

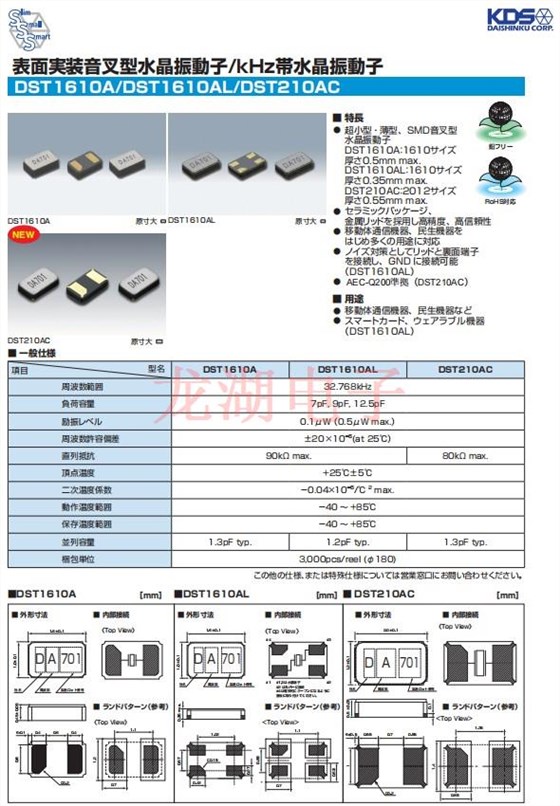

DST1610A_AL_DST210AC_jp

LH-4
KDS石英晶体,DST1610A仪器仪表32.768K晶振,1TJH125DR1A0004晶振

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。由于音叉时钟晶振的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。若要进行超声波清洗,必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。
装载
<SMD产品>
SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得贴片晶振产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。
<引线类型产品>
当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光,不发生结露的场所保管。

LH-5

KDS石英晶体,DST1610A仪器仪表32.768K晶振,1TJH125DR1A0004晶振

大真空株式会社KDS晶振将:
1.KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。
2. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。
3.KDS集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故.KDS晶振,DST1610A晶振,石英晶体谐振器
4.环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、无源晶振、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.
5.KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
6.推进晶振,1610晶振, 压电石英晶体、有源晶体等元器件的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
7.过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。

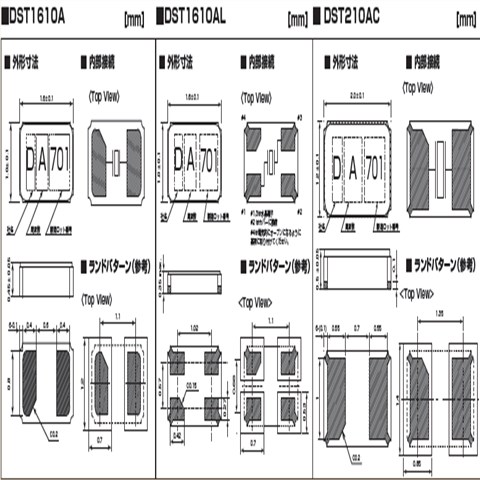

DST1610A DST1610AL DST210AC
