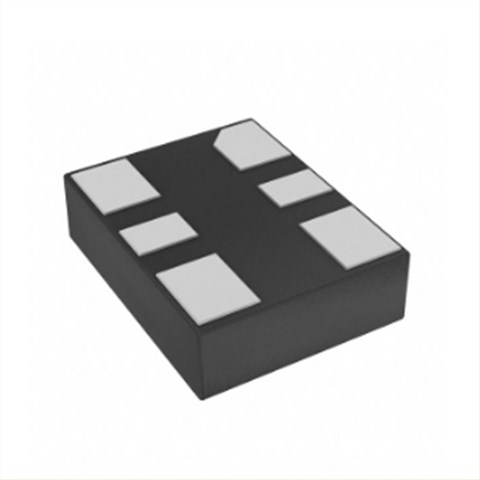

DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振

DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振

产品简介

DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振，尺寸3.2x2.5mm，频率125MHZ，欧美进口晶振，有源贴片晶振，OSC振荡器，有源振荡器，差分贴片晶振，差分晶体振荡器，低抖动晶振，DSC1103和DSC1123系列高性能振荡器采用了经过验证的硅MEMS技术提供卓越的抖动和稳定性广泛的电源电压和温度范围。通过消除了对石英或SAW技术的需要，MEMS振荡器显著提高了可靠性和加快产品开发，同时满足严格的时钟性能标准通信、存储和网络应用程序。

DSC1103差分贴片晶振具有备用功能，可用于EN引脚拉低时完全断电。对于DSC1123，当EN为低的两种振荡器都有行业标准封装，包括最小的2.5毫米x 2.0毫米，是标准6针LVDS的替代品晶体振荡器.DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振.

产品详情

Abracon-2

LH-1

DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振，尺寸3.2x2.5mm，频率125MHZ，欧美进口晶振，有源贴片晶振，OSC振荡器，有源振荡器，差分贴片晶振，差分晶体振荡器，低抖动晶振，DSC1103和DSC1123系列高性能振荡器采用了经过验证的硅MEMS技术提供卓越的抖动和稳定性广泛的电源电压和温度范围。通过消除了对石英或SAW技术的需要，MEMS振荡器显著提高了可靠性和加快产品开发，同时满足严格的时钟性能标准通信、存储和网络应用程序。

DSC1103差分贴片晶振具有备用功能，可用于EN引脚拉低时完全断电。对于DSC1123，当EN为低的两种振荡器都有行业标准封装，包括最小的2.5毫米x 2.0毫米，是标准6针LVDS的替代品晶体振荡器.DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振.

LH-2

DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振参数表

Parameters Sym. Min. Typ. Max. Units Conditions
Supply Voltage (Note 1) VDD 2.25 3.63 V
Supply Current IDD — — 0.095 mA DSC1103, EN pin low; all
outputs disabled.
— 20 22 DSC1123, EN pin low; all
outputs disabled.
Frequency Stability Δf ±10 ppm Includes frequency
variations due to initial
tolerance, temp., and power
supply voltage.
±20
±25
±50
Aging - First Year ΔfY1 ±5 ppm One year at +25°C
Aging - After First Year ΔfY2+ — — <±1 ppm/yr Year two and beyond at
+25°C
Start-up Time (Note 2) tSU 5 ms T = +25°C
Input Logic Levels VIH 0.75 x VDD V Input logic high
VIL 0.25 x VDD Input logic low
Output Disable Time (Note 3) tDA 5 ns
Output Enable Time tEN 5 ms DSC1103
20 ns DSC1123
Enable Pull-Up Resistor
(Note 4) 		RPU — 40 — kΩ Pull-up resistor exist.
LVDS Outputs
Supply Current IDD 29 32 mA Output enabled, RL= 100Ω
Output Offset Voltage VOS 1.125 1.4 V R = 100Ω Differential
Delta Offset Voltage ΔVOS 50 mV
Peak-to-Peak Output Swing VPP 350 mV Single-Ended
LH-3

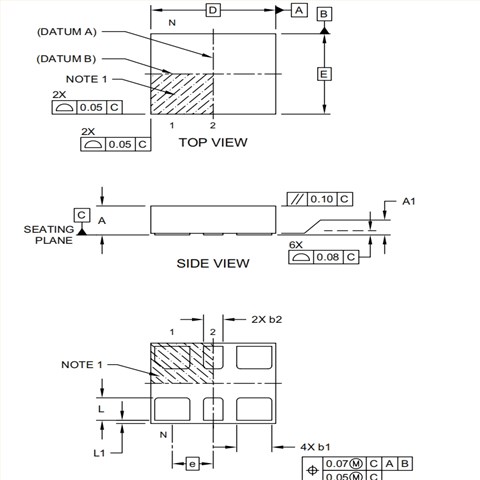

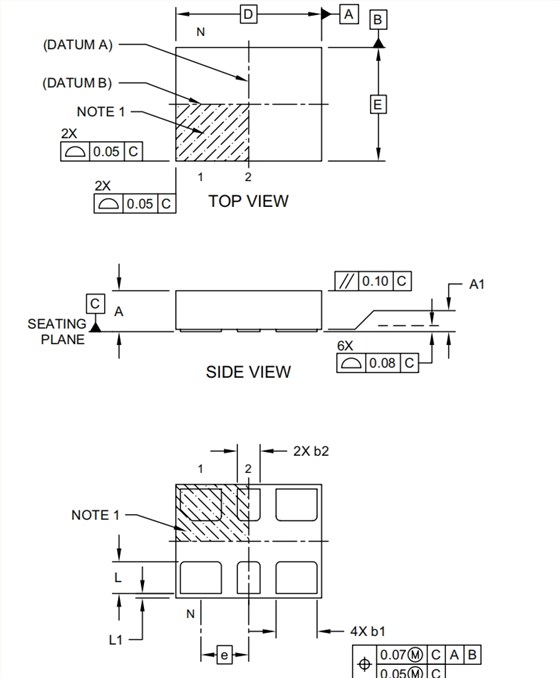

DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振 尺寸图

DSC1103 DSC1123 3225

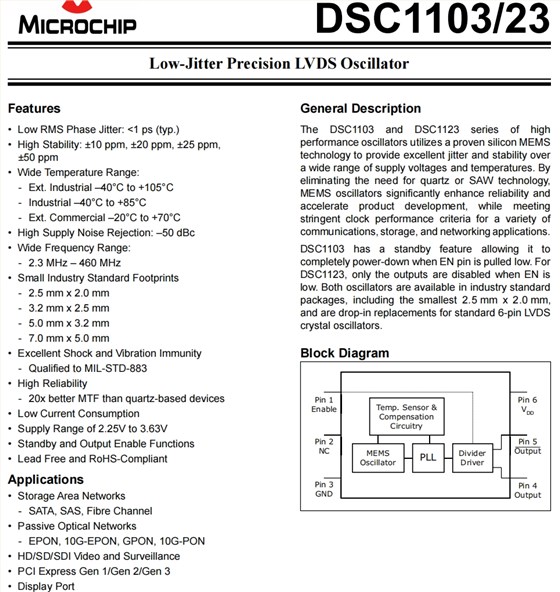

差分晶振产品特性：

低RMS相位抖动：＜1 ps（典型值）

高稳定性：±10ppm、±20ppm、±25ppm，±50ppm

宽温度范围：

-外部工业–40°C至+105°C

-工业-40°C至+85°C

-外部商用-20°C至+70°C

高电源噪声抑制：-50 dBc

宽频率范围：

-2.3 MHz–460 MHz

小型行业标准足迹

-2.5毫米x 2.0毫米

-3.2毫米x 2.5毫米

-5.0毫米x 3.2毫米

-7.0毫米x 5.0毫米

卓越的冲击和振动抗扰性

符合MIL-STD-883

高可靠性

MTF是基于石英的设备的20倍

低电流消耗

供电范围为2.25V至3.63V

待机和输出启用功能

无铅且符合RoHS

DSC1103 DSC1123 1

更多相关Microchip晶振型号

原厂代码 品牌 型号 类型 频率 电压
DSC1001CI5-033.3333 Microchip振荡器 DSC1001 MEMS (Silicon) 33.3333MHz 1.8 V ~ 3.3 V
DSC1101DM2-012.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 12MHz 2.25 V ~ 3.6 V
DSC1001DE5-018.4320 Microchip振荡器 DSC1001 MEMS (Silicon) 18.432MHz 1.8 V ~ 3.3 V
DSC1101AI2-040.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 40MHz 2.25 V ~ 3.6 V
DSC1101AI2-080.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 80MHz 2.25 V ~ 3.6 V
DSC1101AI2-064.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 64MHz 2.25 V ~ 3.6 V
DSC1124CI5-100.0000 Microchip振荡器 DSC1124 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1121CM2-040.0000 Microchip振荡器 DSC1121 MEMS (Silicon) 40MHz 2.25 V ~ 3.6 V
DSC1101DL5-020.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 20MHz 2.25 V ~ 3.6 V
DSC1101BI5-133.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 133MHz 2.25 V ~ 3.6 V
DSC1101CL5-100.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1122NE1-025.0000 Microchip振荡器 DSC1122 MEMS (Silicon) 25MHz 2.25 V ~ 3.6 V
DSC1123CE1-125.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1122DI2-200.0000 Microchip振荡器 DSC1122 MEMS (Silicon) 200MHz 2.25 V ~ 3.6 V
DSC1123CI2-333.3333 Microchip振荡器 DSC1123 MEMS (Silicon) 333.3333MHz 2.25 V ~ 3.6 V
DSC1123CI2-020.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 20MHz 2.25 V ~ 3.6 V
DSC1103CE1-125.0000 Microchip振荡器 DSC1103 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1123CI1-027.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 27MHz 2.25 V ~ 3.6 V
DSC1123CI2-333.3300 Microchip振荡器 DSC1123 MEMS (Silicon) 333.33MHz 2.25 V ~ 3.6 V
DSC1123AI2-156.2570 Microchip振荡器 DSC1123 MEMS (Silicon) 156.257MHz 2.25 V ~ 3.6 V
DSC1123AI2-148.5000 Microchip振荡器 DSC1123 MEMS (Silicon) 148.5MHz 2.25 V ~ 3.6 V
DSC1123BL5-156.2500 Microchip振荡器 DSC1123 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1123BI2-100.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1103BI2-148.5000 Microchip振荡器 DSC1103 MEMS (Silicon) 148.5MHz 2.25 V ~ 3.6 V
DSC1103BI2-135.0000 Microchip振荡器 DSC1103 MEMS (Silicon) 135MHz 2.25 V ~ 3.6 V
DSC1102BI2-125.0000 Microchip振荡器 DSC1102 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1102BI2-153.6000 Microchip振荡器 DSC1102 MEMS (Silicon) 153.6MHz 2.25 V ~ 3.6 V
DSC1123CI5-100.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1123CI5-156.2500 Microchip振荡器 DSC1123 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1123DL1-125.0000 美国进口Microchip晶振 DSC1123 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
MX575ABC70M0000 Microchip振荡器 MX57 XO (Standard) 70MHz 2.375 V ~ 3.63 V
MX553BBD156M250 Microchip振荡器 MX55 XO (Standard) 156.25MHz 2.375 V ~ 3.63 V
MX575ABB50M0000 Microchip振荡器 MX57 XO (Standard) 50MHz 2.375 V ~ 3.63 V
MX573LBB148M500 Microchip振荡器 MX57 XO (Standard) 148.5MHz 2.375 V ~ 3.63 V
MX554BBD322M265 Microchip振荡器 MX55 XO (Standard) 322.265625MHz 2.375 V ~ 3.63 V
MX573NBB311M040 Microchip振荡器 MX57 XO (Standard) 311.04MHz 2.375 V ~ 3.63 V
MX573NBD311M040 Microchip振荡器 MX57 XO (Standard) 311.04MHz 2.375 V ~ 3.63 V
MX573NBA622M080 Microchip振荡器 MX57 XO (Standard) 622.08MHz 2.375 V ~ 3.63 V
DSC1033DC1-012.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 12MHz 3.3V
DSC1001CI2-066.6666B Microchip振荡器 DSC1001 MEMS (Silicon) 66.6666MHz 1.8 V ~ 3.3 V
DSC1001DI1-026.0000T Microchip振荡器 DSC1001 MEMS (Silicon) 26MHz 1.8 V ~ 3.3 V
DSC1101CM2-062.2080T Microchip振荡器 DSC1101 MEMS (Silicon) 62.208MHz 2.25 V ~ 3.6 V
DSC1121DM1-033.3333 Microchip振荡器 DSC1121 MEMS (Silicon) 33.3333MHz 2.25 V ~ 3.6 V
DSC1001DI2-004.0960T Microchip振荡器 DSC1001 MEMS (Silicon) 4.096MHz 1.8 V ~ 3.3 V
DSC1121BM1-024.0000 Microchip振荡器 DSC1121 MEMS (Silicon) 24MHz 2.25 V ~ 3.6 V
DSC1101CI5-020.0000T Microchip振荡器 DSC1101 MEMS (Silicon) 20MHz 2.25 V ~ 3.6 V
DSC1123CI2-125.0000T Microchip振荡器 DSC1123 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1101CL5-014.7456 Microchip振荡器 DSC1101 MEMS (Silicon) 14.7456MHz 2.25 V ~ 3.6 V
DSC1104BE2-100.0000 Microchip振荡器 DSC1104 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1123AI2-062.5000T Microchip振荡器 DSC1123 MEMS (Silicon) 62.5MHz 2.25 V ~ 3.6 V
DSC1103BI2-100.0000T Microchip振荡器 DSC1103 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1121BI2-080.0000 Microchip振荡器 DSC1121 MEMS (Silicon) 80MHz 2.25 V ~ 3.6 V
DSC1124CI2-156.2500 Microchip振荡器 DSC1124 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1124CI5-100.0000T Microchip振荡器 DSC1124 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1101DL5-052.8000 Microchip振荡器 DSC1101 MEMS (Silicon) 52.8MHz 2.25 V ~ 3.6 V
DSC1104CI5-125.0000 Microchip振荡器 DSC1104 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1001DL5-020.0000T Microchip振荡器 DSC1001 MEMS (Silicon) 20MHz 1.8 V ~ 3.3 V
DSC1001DL5-024.0000T Microchip振荡器 DSC1001 MEMS (Silicon) 24MHz 1.8 V ~ 3.3 V
DSC1123DI2-100.0000B Microchip振荡器 DSC1123 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1123CI1-022.8800T Microchip振荡器 DSC1123 MEMS (Silicon) 22.88MHz 2.25 V ~ 3.6 V
DSC1123CI2-212.5000 Microchip振荡器 DSC1123 MEMS (Silicon) 212.5MHz 2.25 V ~ 3.6 V
DSC1122CI2-103.1250 Microchip振荡器 DSC1122 MEMS (Silicon) 103.125MHz 2.25 V ~ 3.6 V
DSC1123CI1-122.8800 Microchip振荡器 DSC1123 MEMS (Silicon) 122.88MHz 2.25 V ~ 3.6 V
DSC1103CE1-200.0000T Microchip振荡器 DSC1103 MEMS (Silicon) 200MHz 2.25 V ~ 3.6 V
DSC1103CE1-156.2500T Microchip振荡器 DSC1103 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1122CI1-156.2500 Microchip振荡器 DSC1122 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1123AE1-125.0000T Microchip振荡器 DSC1123 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1122AE2-156.2500 Microchip振荡器 DSC1122 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1122BE1-156.2500T Microchip振荡器 DSC1122 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1123AE2-040.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 40MHz 2.25 V ~ 3.6 V
DSC1123AI2-040.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 40MHz 2.25 V ~ 3.6 V
DSC1122BI1-100.0000 Microchip振荡器 DSC1122 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1122BI2-100.0000 Microchip振荡器 DSC1122 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1122BI2-114.2850 Microchip振荡器 DSC1122 MEMS (Silicon) 114.285MHz 2.25 V ~ 3.6 V
DSC1122BI2-155.5200 Microchip振荡器 DSC1122 MEMS (Silicon) 155.52MHz 2.25 V ~ 3.6 V
DSC1122BI2-156.2500 Microchip振荡器 DSC1122 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1102BI1-100.0000 Microchip振荡器 DSC1102 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1122AI2-150.0000 Microchip振荡器 DSC1122 MEMS (Silicon) 150MHz 2.25 V ~ 3.6 V
DSC1001DL5-075.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 75MHz 1.7 V ~ 3.6 V
