瑞萨贴片振荡器-XUH535012.000000X-6G蓝牙模块晶振

LH-1

瑞萨贴片振荡器-XUH535012.000000X-6G蓝牙模块晶振，尺寸5.0x3.2mm，频率12MHZ，输出逻辑HCMOS，电压3.3V，六脚贴片晶振，有源晶体振荡器，有源贴片晶振，OSC振荡器，XO时钟晶体振荡器，OSC贴片晶振，SMD振荡器，低相噪有源晶振，无线应用有源晶振，娱乐设备有源晶振，消费电子有源晶振，蓝牙音响有源晶振，网络设备有源晶振，测试测量有源晶振，仪器设备有源晶振，可视化智能家居有源晶振，高性能有源晶振，低电压有源晶振，低损耗有源晶振，低相位有源振荡器，低功耗有源晶振，具有低相位低电压的特点。

该有源晶振适用于范围十分广泛，比较适合用于娱乐设备，消费电子，蓝牙音响，网络设备，测试测量，仪器设备，可视化智能家居等领域。瑞萨贴片振荡器-XUH535012.000000X-6G蓝牙模块晶振.

LH-2

瑞萨贴片振荡器-XUH535012.000000X-6G蓝牙模块晶振 参数表

IDD

Current Consumption

LVDS

0.016MHz to 400MHz.

400.000+MHz to 1.5GHz.

122

LVPECL

0.016MHz to 212.5MHz.

115

212.5+MHz to 400MHz.

128

400+MHz to 670MHz.

142

HCSL

0.016MHz to 670MHz.

145

LVCMOS

0.016MHz to 62.5MHz.

62.5+MHz to 167MHz.

108

Symbol	Parameter	Output Type	Conditions	Minimum	Typical	Maximum	Units
IDD	Current Consumption	LVDS	0.016MHz to 400MHz.			90	mA
			400.000+MHz to 1.35GHz.			103
		LVPECL	0.016MHz to 156.25MHz.			102
			156.25+MHz to 400MHz.			112
			400+MHz to 670MHz.			118
		HCSL	0.016MHz to 400MHz.			102
			400.000+MHz to 670MHz.			112
		LVCMOS	0.016MHz to 62.5MHz.			80
			62.5+MHz to 125MHz.			85
			125+MHz to 167MHz.			92

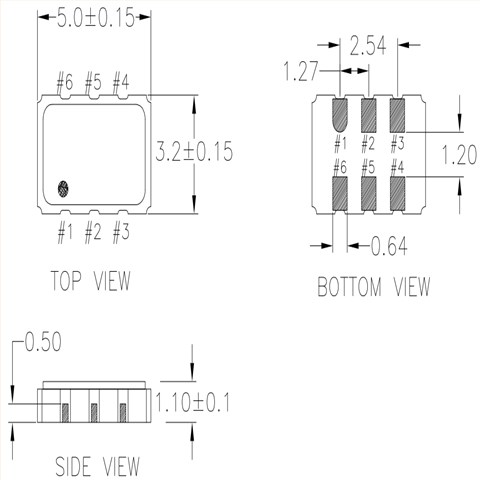

瑞萨贴片振荡器-XUH535012.000000X-6G蓝牙模块晶振 尺寸图

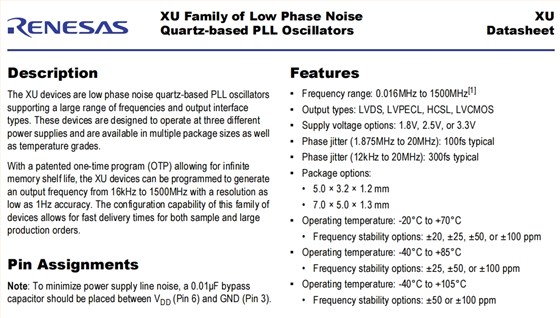

有源振荡器产品特性：

频率范围：0.016MHz至1500MHz[1]

输出类型：LVDS、LVPECL、HCSL、LVCMOS

电源电压选项：1.8V、2.5V或3.3V

相位抖动（1.875MHz至20MHz）：典型100fs

相位抖动（12kHz至20MHz）：典型300fs

程序包选项：

5.0×3.2×1.2毫米

7.0×5.0×1.3毫米

工作温度：-20°C至+70°C

频率稳定性选项：±20、±25、±50或±100ppm

工作温度：-40°C至+85°C

频率稳定性选项：±25、±50或±100ppm

工作温度：-40°C至+105°C

频率稳定性选项：±50或±100ppm

更多相关Renesas晶振型号

Mfr Part #	晶振厂家	Description	Series	Frequency	Output
XLX525025.000000I	Renesas晶振	XTAL OSC XO 25.0000MHZ HCMOS SMD	XL	25 MHz	HCMOS
XLJ535024.576000I	Renesas晶振	XTAL OSC XO 24.5760MHZ HCMOS SMD	XL	24.576 MHz	HCMOS
XLL530016.777216I	Renesas晶振	XTAL OSC XO 16.777216MHZ LVDS	XL	16.777216 MHz	LVDS
XLM735098.304000I	Renesas晶振	XTAL OSC XO 98.3040MHZ LVDS SMD	XL	98.304 MHz	LVDS
XLM735122.880000I	Renesas晶振	XTAL OSC XO 122.8800MHZ LVDS SMD	XL	122.88 MHz	LVDS
XLL525020.000000I	Renesas晶振	XTAL OSC XO 20.0000MHZ LVDS SMD	XL	20 MHz	LVDS
XLL525010.000000I	Renesas晶振	XTAL OSC XO 10.0000MHZ LVDS SMD	XL	10 MHz	LVDS
XLP730025.000000I	Renesas晶振	XTAL OSC XO 25.0000MHZ LVPECL	XL	25 MHz	LVPECL
XLL735000.800000I	Renesas晶振	XTAL OSC XO 800.0000KHZ LVDS SMD	XL	800 kHz	LVDS
XUH715075.000000X	Renesas晶振	MULTIMKT-TIMING	XUH	75 MHz	HCMOS
XUH535017.177600X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XU	17.1776 MHz	HCMOS
XUH535048.000000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XU	48 MHz	HCMOS
XUH730004.800000X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XU	4.8 MHz	HCMOS
XUH510133.333000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XU	133.333 MHz	HCMOS
XUH535000.042000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XU	42 kHz	HCMOS
XUH535024.000000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XU	24 MHz	HCMOS
XUH535012.000000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XU	12 MHz	HCMOS
XUH525010.000000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XU	10 MHz	HCMOS
XUH535000.044000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XU	44 kHz	HCMOS
XUH535000.096000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XU	96 kHz	HCMOS
XUH525024.000000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XU	24 MHz	HCMOS
XUH530000.460800X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XU	460.8 kHz	HCMOS
XLL525074.175824X	Renesas晶振	XTAL OSC XO 74.175824MHZ LVDS	XL	74.175824 MHz	LVDS
XLP735002.000000X	Renesas晶振	XTAL OSC XO 2.0000MHZ LVPECL SMD	XL	2 MHz	LVPECL
XLM535072.000000X	Renesas晶振	XTAL OSC XO 72.0000MHZ LVDS SMD	XL	72 MHz	LVDS
XLL530120.000000X	Renesas晶振	XTAL OSC XO 120.0000MHZ LVDS SMD	XL	120 MHz	LVDS
XLL735066.667000X	Renesas晶振	XTAL OSC XO 66.6670MHZ LVDS SMD	XL	66.667 MHz	LVDS
XLP725110.000000X	Renesas晶振	XTAL OSC XO 110.0000MHZ LVPECL	XL	110 MHz	LVPECL
XLL725120.000000X	Renesas晶振	XTAL OSC XO 120.0000MHZ LVDS SMD	XL	120 MHz	LVDS
XLL730001.000000X	Renesas晶振	XTAL OSC XO 1.0000MHZ LVDS SMD	XL	1 MHz	LVDS
XLL730085.000000X	Renesas晶振	XTAL OSC XO 85.0000MHZ LVDS SMD	XL	85 MHz	LVDS
XLL735024.000000X	Renesas晶振	XTAL OSC XO 24.0000MHZ LVDS SMD	XL	24 MHz	LVDS
XLX325025.000000I	Renesas晶振	XTAL OSC XO 25.0000MHZ HCMOS SMD	XL	25 MHz	HCMOS
XLM335025.000000I	Renesas晶振	XTAL OSC XO 25.0000MHZ LVDS SMD	XL	25 MHz	LVDS
XLL330030.000000I	Renesas晶振	XTAL OSC XO 30.0000MHZ LVDS SMD	XL	30 MHz	LVDS
XLX330025.000000I	Renesas晶振	XTAL OSC XO 25.0000MHZ HCMOS SMD	XL	25 MHz	HCMOS
XLX335025.000000I	Renesas晶振	XTAL OSC XO 25.0000MHZ HCMOS SMD	XL	25 MHz	HCMOS
XLX535100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ HCMOS	XL	100 MHz	HCMOS
XLJ535054.000000I	Renesas晶振	XTAL OSC XO 54.0000MHZ LVCMOS	XL	54 MHz	LVCMOS
XLL336020.000000X	Renesas晶振	XTAL OSC XO 20.0000MHZ LVDS SMD	XL	20 MHz	LVDS
XUH715125.000000X	Renesas晶振	XTAL OSC XO 125.0000MHZ LVCMOS	XU	125 MHz	LVCMOS
XUH530000.032768X	Renesas晶振	XTAL OSC XO 32.7680KHZ LVCMOS	XU	32.768 kHz	LVCMOS
XLP536025.165824X	Renesas晶振	XTAL OSC XO 25.165824MHZ LVPECL	XL	25.165824 MHz	LVPECL
XLJ536027.000000X	Renesas晶振	XTAL OSC XO 27.0000MHZ LVCMOS	XL	27 MHz	LVCMOS
XLL730133.333300X	Renesas晶振	XTAL OSC XO 133.3333MHZ LVDS	XL	133.3333 MHz	LVDS
XLL736110.000000X	Renesas晶振	XTAL OSC XO 110.0000MHZ LVDS SMD	XL	110 MHz	LVDS
XLL525147.456000X	Renesas晶振	XTAL OSC XO 147.4560MHZ LVDS SMD	XL	147.456 MHz	LVDS
XLP73V040.000000X	Renesas晶振	XTAL OSC VCXO 40.0000MHZ LVPECL	XPRESSOFVXO-PC73	40 MHz	LVPECL
XLL338006.780000X	Renesas晶振	XTAL OSC XO 6.7800MHZ LVDS SMD	XL	6.78 MHz	LVDS
XLL328013.560000X	Renesas晶振	XTAL OSC XO 13.5600MHZ LVDS SMD	XL	13.56 MHz	LVDS
XLL328027.120000X	Renesas晶振	XTAL OSC晶振 XO 27.1200MHZ LVDS SMD	XL	27.12 MHz	LVDS
XUJ715033.000000I	Renesas晶振	XTAL OSC XO 33.0000MHZ LVCMOS	XU	33 MHz	LVCMOS
XUJ735100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVCMOS	XU	100 MHz	LVCMOS
XLM736622.080000I	Renesas晶振	XTAL OSC XO 622.0800MHZ LVDS SMD	XL	622.08 MHz	LVDS
XUH518090.000000X	Renesas晶振	XTAL OSC XO 90.0000MHZ LVCMOS	XU	90 MHz	LVCMOS
