OC3-T-30000X-H-C-D-3-R-X,OC3路由器晶振,Wi2wi石英振荡器,尺寸3.2x2.5mm,频率30MHZ,输出逻辑HCMOS,电压3.3V,欧美有源振荡器,威尔威有源晶振,石英振荡子,有源贴片晶振,有源石英振荡器,3225mm有源晶振,OSC贴片振荡器,石英晶体振荡器,路由器有源晶振,测试设备有源晶振,多媒体设备有源晶振,室外基站有源晶振,北斗模块有源晶振,低抖动有源晶振,低功耗有源晶振,低电压有源晶振,低耗能有源晶振,低相位有源晶振,低相噪有源晶振,具有低电压低耗能的特点。
OSC晶振产品可满足不同应用程序的需求,适用于路由器,测试设备,多媒体设备,室外基站,北斗模块等应用。OC3-T-30000X-H-C-D-3-R-X,OC3路由器晶振,Wi2wi石英振荡器.

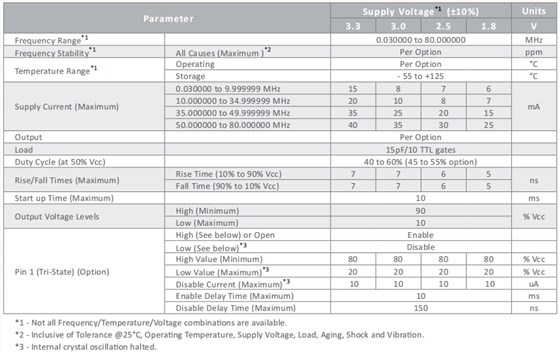

OC3-T-30000X-H-C-D-3-R-X,OC3路由器晶振,Wi2wi石英振荡器参数表
Parameter | Supply Voltage*1( ±10%) | Units | |||||||||||||||||||||||||||||||||
3.3 | 3.0 | 2.5 | 1.8 | V | |||||||||||||||||||||||||||||||
Frequency Range*1 | 30.000000 | MHz | |||||||||||||||||||||||||||||||||
Frequency Stability*1 | All Causes (Maximum )*2 | Per Option | ppm | ||||||||||||||||||||||||||||||||
Temperature Range*1 | Operating | Per Option | °C | ||||||||||||||||||||||||||||||||
Storage | - 55 to +125 | °C | |||||||||||||||||||||||||||||||||
Supply Current (Maximum) | 0.030000 to 9.999999 MHz | 15 | 8 | 7 | 6 | mA | |||||||||||||||||||||||||||||
10.000000 to 34.999999 MHz | 20 | 10 | 8 | 7 | |||||||||||||||||||||||||||||||
35.000000 to 49.999999 MHz | 35 | 25 | 20 | 15 | |||||||||||||||||||||||||||||||
50.000000 to 80.000000 MHz | 40 | 35 | 30 | 25 | |||||||||||||||||||||||||||||||
Output | Per Option | ||||||||||||||||||||||||||||||||||
Load | 15pF/10 TTL gates | ||||||||||||||||||||||||||||||||||
Duty Cycle (at 50% Vcc) | 40 to 60% (45 to 55% option) | ||||||||||||||||||||||||||||||||||
Rise/Fall Times (Maximum) | Rise Time (10% to 90% Vcc) | 7 | 7 | 6 | 5 | ns | |||||||||||||||||||||||||||||
Fall Time (90% to 10% Vcc) | 7 | 7 | 6 | 5 | |||||||||||||||||||||||||||||||
Start up Time (Maximum) | 10 | ms | |||||||||||||||||||||||||||||||||
Output Voltage Levels | High (Minimum) | 90 | % Vcc | ||||||||||||||||||||||||||||||||
Low (Maximum) | 10 | ||||||||||||||||||||||||||||||||||
Pin 1 (Tri-State) (Option) | High (See below) or Open | Enable | |||||||||||||||||||||||||||||||||
Low (See below)*3 | Disable | ||||||||||||||||||||||||||||||||||
High Value (Minimum) | 80 | 80 | 80 | 80 | % Vcc | ||||||||||||||||||||||||||||||
Low Value (Maximum)*3 | 20 | 20 | 20 | 20 | % Vcc | ||||||||||||||||||||||||||||||
Disable Current (Maximum)*3 | 10 | 10 | 10 | 10 | uA | ||||||||||||||||||||||||||||||
Enable Delay Time (Maximum) | 10 | ms | |||||||||||||||||||||||||||||||||
Disable Delay Time (Maximum) | 150 | ns |

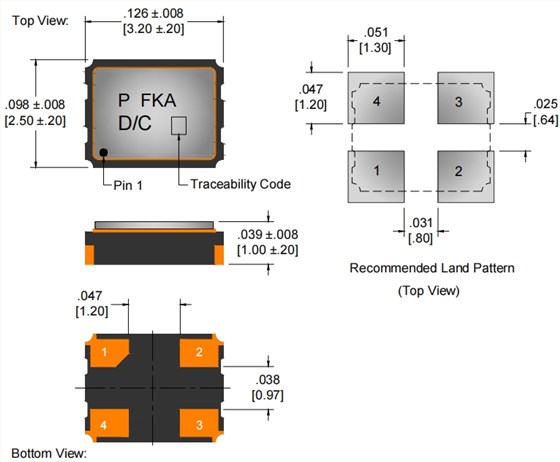

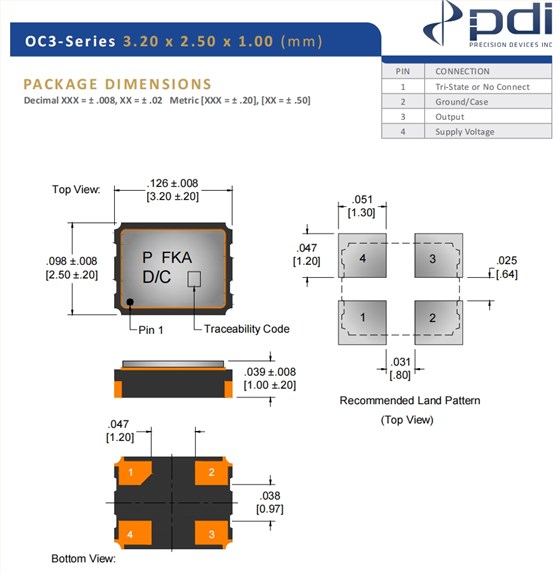

OC3-T-30000X-H-C-D-3-R-X,OC3路由器晶振,Wi2wi石英振荡器 尺寸图
OC3-T-30000X-H-C-D-3-R-X,OC3路由器晶振,Wi2wi石英振荡器

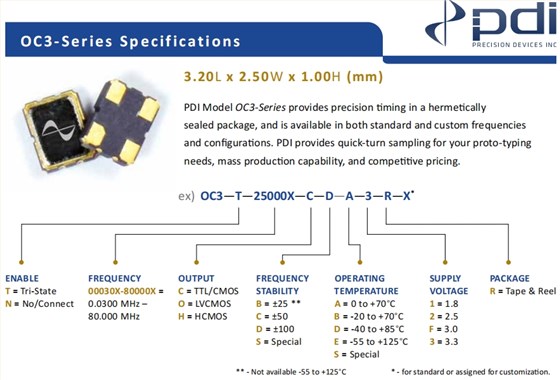

产品特点:
PDI OC3型系列有源振荡器可在密封封装,
可提供标准和自定义频率以及配置。
PDI为您的原型类型提供快速采样需求、
大规模生产能力和有竞争力的价格。
