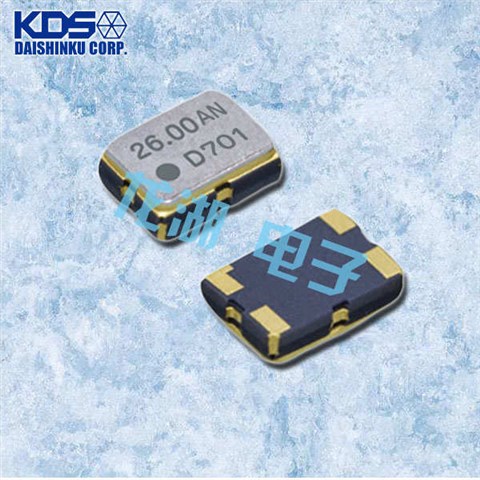

日本进口晶振DSB 211SDN系列中的1XXD16368MGA晶振，尺寸2.0x1.6mm，为2016贴片晶振，频率16.368MHZ，该晶振具有低耗能高质量的特点，支持低电压操作，低相位噪声，单封装结构，低功耗晶振。该产品广泛应用于各种通信、导航、雷达、卫星定位系统、移动通信、程控电话交换机、各类电子测量仪表中。该2016晶振具有更高的稳定性能，体积小型，厚度薄等特点，在恶劣环境中也能发挥正常工作，以可靠的产品质量在业界中小有名气。

株式会社-大真空（简称KDS晶振）是全球领先的晶振制造商之一，成立于1959年，已有51年历史。ISO9001、ISO14001、ISO/16949等国际体系认证是KDS品质和信誉的保证。KDS主要生产温补晶振（TCXO晶振）、恒温晶振（OCXO）、压控晶振（VCXO）、时钟晶振（SPXO）、晶体谐振器（Crystal Resonators）、晶体滤波器（Crystal Filters）等产品；其产品广泛用于手机、对讲机、GPS/北斗定位仪、汽车电子系统、倒车雷达、小型基站、LTE、RFID、激光测距仪、笔记本、平板电脑、数字集群通信系统、仪器仪表等领域。

LH-2

低功耗晶振,2016有源贴片,DSB211SDN,KDS温补晶振,1XXD16368MGA

类型	DSB211SDN (TCXO)
频率范围	12.288?52MHz
标准频率	16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围	+1.68 to +3.5V
电源电压（VCC)	+1.8V / +2.6V / +2.8V / +3.0V / +3.3V
电流消耗	+1.5mA max. (f≦26MHz) / +2.0mA max. (26<f≦52MHz)
输出电平	0.8Vp-p min. (f≦52MHz) (Clipped Sinewave/DC-coupled)
输出负载	10kΩ//10pF
频率稳定性	±0.5×10-6，±2.5×10-6 以下 / -30 至 +85°C ±0.5×10-6，±2.5×10-6 以下 / -40 至 +85°C
启动时间	最大 2.0ms
包装单位	3000 个/卷（Φ180）

LH-3

低功耗晶振,2016有源贴片,DSB211SDN,KDS温补晶振,1XXD16368MGA

LH-4 低功耗晶振,2016有源贴片,DSB211SDN,KDS温补晶振,1XXD16368MGA

所有产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材SsA料以及气相沉积材料等受到腐蚀的胶粘剂。
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
