Renesas高精度测量晶振,XFN336212.500000I,低相位噪声晶振，进口晶振，Renesas瑞萨电子晶振，XF系列晶振，编码为：XFN336212.500000I，频率为：212.500MHz，小体积晶振尺寸：3.2x2.5x0.95mm封装，HCSL输出差分晶体振荡器，8脚贴片晶振，石英晶振，SMD晶振，有源晶振，XO石英晶体振荡器，电压3.3V，工作温度范围：-40℃至+85℃。具超小型，轻薄型，低抖动，低功耗，低相位噪声，低电压，高精度，高性能，高品质，优异的环境性能特点。被广泛应用于：移动通讯设备，无线网络，蓝牙模块，物联网，机顶盒、光端机、医疗设备、路由器，交换机、仪器仪表设备、光纤通信，安防设备，10G以太网等应用。
XF器件是超低相位噪声石英基PLL振荡器，支持大范围的频率和输出接口类型。XF贴片晶振设备被设计为操作在三种不同的电源与几种针形配置，以及两个操作温度范围。XF设备可以被编程以产生从15MHz到2100MHz的输出频率，其分辨率可低至1Hz的精度。该系列设备的配置能力允许样品和大型生产订单的快速交付时间。零件在工厂为固定频率应用进行一次性编程（OTP），或可根据系统需要使用I2C进行现场编程（参见引脚描述下的说明）。
XAL336100.000000I,瑞萨LVDS振荡器,XA有源晶振,6G蓝牙晶振，尺寸3.2x2.5mm，频率100MHZ，电压3.3V，输出逻辑LVDS，LVDS差分振荡器，差分贴片晶振，OSC差分晶振，石英差分晶振，差分晶体振荡器，3225mm差分晶振，低电压差分晶振，低功耗差分振荡器，100MHZ差分晶振，低抖动差分晶振，低相位差分振荡器，高性能差分晶振，高质量差分振荡器，光模块差分晶振，6G蓝牙差分晶振，通讯模块差分振荡器，测试测量差分晶振，具有高性能低抖动的特点。
瑞萨XA设备是超精密有源晶体振荡器在12kHz到20MHz范围内具有750到890fs的典型相位抖动带宽。可提供从0.750MHz到1350MHz，XA系列晶体振荡器采用一系列专有ASIC，重点关注降噪技术。三阶德尔塔-西格玛调制器将噪声降低到可与传统的大块石英和SAW相媲美振荡器。交货期短、成本低、噪音低、范围广频率范围，卓越的环境性能，XA设备是传统技术的绝佳选择。XAL336100.000000I,瑞萨LVDS振荡器,XA有源晶振,6G蓝牙晶振.
Renesas低电压晶振,4HF100000Z3AACUGI,6G无线通信晶振，尺寸7.0×5.0mm，频率100MHZ，输出逻辑LVPECL，差分晶体振荡器，差分输出信号LV-PECL，进口LV-PECL差分振荡器，差分贴片晶振，差分OSC晶振，低耗能差分晶振，低电压差分振荡器，低抖动差分晶振，高频差分晶振，有源差分振荡器，仪器设备差分晶振，6G光模块差分晶振，无线通信差分振荡器，高性能差分晶振，小型设备晶振 ，轻薄型差分晶振，有源差分晶振，贴片型差分振荡器.
4HF100000Z3是一款超低相位抖动（100 fs）有源晶体振荡器，能够在一秒内实现高达±1000 ppm的实时频率裕度ppm步进。它非常适合需要极低抖动和/或Plus PPM时钟的应用。从99.900到100.100MHz可以在没有任何外部XTAL或XO的情况下实时生成。Renesas低电压晶振,4HF100000Z3AACUGI,6G无线通信晶振.
6G物联网晶振,DSC6102JI2A-100.0000,Microchip有源晶振，尺寸2.5*2.0mm，频率100MHZ，欧美有源晶振，有源贴片晶振，有源晶体振荡器，OSC晶振，轻薄型晶振，低抖动振荡器，2520mm有源晶振，低电压振荡器，DSC61xx系列MEMS振荡器结合了行业领先的低功耗和具有特殊频率的超小型封装稳定性和随温度的抖动性能。这个单输出DSC61xx MEMS有源晶体振荡器非常出色用作小型时钟参考的选择，电池供电设备，如可穿戴和物联网（IoT）设备，其中体积小功耗和长期可靠性至上的它们还满足严格的机械汽车的耐久性和可靠性要求电子委员会标准Q100（AEC-Q100），因此它们也非常适合发动机罩下的应用。
DSC61xx系列有超小型1.6毫米x 1.2毫米和2.0毫米x 1.6毫米包装。其他包装尺寸包括：2.5毫米x 2.0毫米和3.2毫米x 2.5毫米。这些包装是“插入式”标准4针CMOS石英晶体的替代品石英晶体振荡器。低功耗/便携式应用：物联网，嵌入式/智能设备，消费者：家庭医疗保健、健身设备、家庭自动化，汽车：后视/全方位摄像头，信息娱乐系统，工业：建筑/工厂自动化，监控摄像头等领域。6G物联网晶振,DSC6102JI2A-100.0000,Microchip有源晶振.
Skyworks有源晶振Si540,540AAA100M000BBG,6G交换机晶振，尺寸5.00x3.20mm，频率100MHZ，输出逻辑LVPECL，电压 2.5V，3.3V，脚位6-SMD，OSC贴片有源晶振，差分贴片晶振，XO时钟振荡器，LVPECL输出晶振，差分晶振，贴片差分晶振，差分晶体振荡器，进口LV-PECL差分振荡器，低功耗差分晶振，低电压差分振荡器，低抖动差分晶振，低耗能差分晶振，测试测量差分晶振，服务器专用差分晶振，交换机差分晶振，仪器设备差分晶振，6G光模块差分晶振，无线网络差分振荡器，网络设备差分晶振，轻薄型差分晶振，OSC差分晶振，有源差分晶振，有源晶体振荡器产品适用于100G/200G/400G OTN，相干光学10G/40G/100G光学以太网3G-SDI/12G-SDI/24G-SDI广播视频服务器、交换机、存储、NIC、搜索加速测试和测量时钟和数据恢复FPGA/ASIC时钟等领域。
Si540 Ultra系列™ 振荡器采用Skyworks Solutions先进的第四代一代DSPLL®技术，提供超低抖动、低相位噪声时钟在任何输出频率。该设备在工厂编程为任何频率从0.2到1500MHz，分辨率＜1ppb，并保持异常低整数和分数频率在其工作范围内的抖动。这个Si540OSC晶振提供卓越的可靠性和频率稳定性，并保证老化性能。片上电源滤波提供业界领先的电源电源噪声抑制，简化了在噪声中生成低抖动时钟的任务使用开关模式电源的系统。按行业标准提供Si540具有显著简化的供应链，使Sky works能够在收到订单后1-2周内运送定制频率的样品。不像对于每个输出频率需要不同晶体的传统XO，Si540使用一种简单的晶体.Skyworks有源晶振Si540,540AAA100M000BBG,6G交换机晶振.
日本NDK差分晶振,NP3225SA-100MHZ-NSC5189A,6G放大器晶振，尺寸为3.2*2.5mm，频率100MHZ，输出逻辑LVPECL，LVPECL差分输出晶振，差分贴片晶振，日本电波差分晶振，六脚贴片差分晶振，低电压差分振荡器，低抖动差分晶振，低耗能差分晶振，低相噪差分晶振，汽车应用差分晶振，6G基站差分晶振，仪器设备差分晶振，6G光模块差分晶振，无线网络差分振荡器，网络设备专用差分晶振，小尺寸差分晶振，OSC差分晶振，有源差分晶振.
OSC晶振产品主要适用于6G兼容设备、基站、光网络单元、SDH/SONET设备，低端路由器、以太网、光收发器，汽车音响等领域。日本NDK差分晶振,NP3225SA-100MHZ-NSC5189A,6G放大器晶振.
爱普生低抖动振荡器,X1M0004610002,XG5032HAN有源晶振,6G模块差分晶振，尺寸为5.00x3.20x1.40mm，频率100MHZ，输出逻辑HCSL，HCSL输出差分晶振，差分贴片晶振，爱普生差分晶振，进口差分晶振，低抖动差分晶振，低耗能差分振荡器，低电压差分晶振，低相位差分晶振，100MHZ差分晶振，高性能差分晶振，高品质差分晶振，6G蓝牙模块差分晶振，仪器设备差分晶振。
差分晶振一般是LVDS、LVPECL，HCSL等信号，需要两根线输出。优点是抗干扰能力强，缺点是布线需注意。
1）电平幅度大，信号高低电平之间的转换时间长，不适用于传输频率达到100MHZ以上的信号
2）输出信号为单端信号（一条线），传输路径受到干扰，不利于长线传输
3）功耗大，大家都知道TTL器件的静态功耗较大，即使静态功耗小的CMOS器件，由于电平摆幅宽，其动态功耗也偏大。爱普生低抖动振荡器,X1M0004610002,XG5032HAN有源晶振,6G模块差分晶振.
NP5032SC-100MHZ-NSC5403C,6G光通讯晶振,日本电波HCSL振荡器，尺寸5.0*3.2mm，频率100MHZ，输出逻辑HCSL，HCSL差分晶振，差分贴片晶振，HCSL差分晶体振荡器，SPXO差分晶振，有源差分晶振，石英差分振荡器，低电压差分晶振，低相位差分晶振，低抖动差分晶振，高频差分晶振，高性能差分晶振，高品质差分振荡器，网络设备差分晶振，仪器设备晶振，产品常用于SONET，SDH，与千兆以太网相关的设备等领域。
差分晶振是目前行业中公认高技术，高要求的一款晶体振荡器，是指输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。差分晶振一般为六脚贴片，输出类型分为好几种,LVDS,LV-PECL,HCSL具有低电平,低抖动,低相位,低功耗等特性。NP5032SC-100MHZ-NSC5403C,6G光通讯晶振,日本电波HCSL振荡器.
NDK差分振荡器,6G收发器晶振,NP2520SB-100MHZ-NSC5301B，尺寸为2.5*2.0mm，频率为100MHZ，支持输出LVDS，LVDS差分输出晶振，LVDS差分振荡器，差分贴片晶振，日本电波差分晶振，差分晶体振荡器，OSC差分石英晶振，有源差分晶振，低功耗差分晶振，低电压差分振荡器，低抖动差分晶振，通讯差分晶振，光通信差分晶振，光收发器差分晶振，6G模块差分晶振，光通讯差分信号输出LVDS，具备轻薄型，低电压低相位的特征.
差分晶振产品应用领域十分广泛，其中包含5G兼容设备，光通信、光收发器，WDM设备，通信设备，6G模块,智能产品等领域。NDK差分振荡器,6G收发器晶振,NP2520SB-100MHZ-NSC5301B.
爱普生LVDS晶振SG3225VEN,X1G0053510011,6G基站晶振，尺寸为3.2*2.5mm，频率为100MHZ，输出逻辑LVDS，LVDS输出晶振，贴片差分晶振，低相噪差分晶振，低抖动差分晶振，100MHZ差分晶振，有源差分晶振，5G将使通信流量呈指数级增长。5G通信网络要求高速宽频带，同时把噪音降到最低。这可以通过高频率实现用于通信设备的低抖动参考时钟。使用上面的XO，客户可以输入一个高频率参考(高达500mhz)与极低的相位抖动和功率，从一个基本模式晶体实现极好的相位噪声。
OSC晶振产品常常用于网络设备(路由器、交换机、光模块等)，数据中心，测试和测量设备，工厂自动化，高速转换器，如ADC和DAC，以及通信产品等领域。爱普生LVDS晶振SG3225VEN,X1G0053510011,6G基站晶振.
SG7050EEN差分晶振,爱普生低电压振荡器,X1G0051311009,6G光模块晶振，尺寸为7.0*5.0mm,频率为100MHZ,输出逻辑LV-PECL，爱普生差分晶振，差分输出信号LV-PECL，进口LV-PECL差分振荡器，低电压差分振荡器，低抖动差分晶振，差分贴片晶振，低耗能差分晶振，高频差分晶振，100MHZ差分振荡器，仪器设备差分晶振，6G光模块差分晶振，无线网络差分振荡器，网络设备专用差分晶振，轻薄型差分晶振，OSC差分晶振，有源差分晶振.
进口有源晶振产品主要应用范围比较广泛，包含无线网络，网络设备，仪器仪表，测试设备，6G光模块，6G蓝牙模块，通信产品等领域。SG7050EEN差分晶振,爱普生低电压振荡器,X1G0051311009,6G光模块晶振.
6G交换机晶振,爱普生振荡器,X1G0050110005,SG-8503CA差分振荡器，尺寸为7.0*5.0mm,频率125MHZ,输出逻辑LV-PECL，OSC差分晶振，有源晶体振荡器，石英差分晶振，低电压差分晶振，低抖动差分晶振，有源差分晶振，进口有源晶振，光模块差分晶振，通讯模块差分振荡器，测试测量专用差分晶振，具备低抖动低电压高精度的特点，比较适合用于智能家居，通讯模块，光模块，测试测量等领域。
晶振，作为电子产品的心脏部分，为电路提供稳定、持续的时钟信号，我们可能并不陌生 。但具体细分普通晶振（单端）、差分晶振可能大家就有些分不清楚了，尤其是差分晶振。
我们所谓的单端或差分，主要是指输出模式。单端一般是CMOS、TTL电平信号，只需要一根线输出就好了，优点是走线方便，但缺点也很明显，就是抗干扰能力差，不适合高速信号（100MHZ以上）。6G交换机晶振,爱普生振荡器,X1G0050110005,SG-8503CA差分振荡器.
全球领先麦特伦皮OCXO晶振XO5503-100MHz
MtronPTI麦特伦皮晶振公司最新推出了XO5503-100，这是一款100MHz、高性能电子振动补偿OCXO恒温晶体振荡器。XO5503系列OCXO振荡器设计用于动态相位噪声性能非常关键的应用。MtronPTI晶振 XO5503系列OCXO集成了SC切石英谐振器和电子振动补偿，G灵敏度为0.02 ppb/g。XO5503系列OCXO取代了体积较大的机械振动补偿产品，提高了系统性能，同时将尺寸缩小到2.0英寸x1.5英寸x0.8英寸，最大重量为70克。其它特性包括支持-45°C至+85°C的宽温度范围，以及低至+/-200ppb的稳定性。该石英晶振具有超小型，轻薄型，低抖动，低功耗，低电压，低相位噪声，低损耗，低耗能，低电平，低差损，高精度，高性能，高品质，高温度，高质量等特点。在高可靠性通信和雷达应用中，在振动下保持相位噪声性能对性能至关重要。
康纳温菲尔德石英晶体振荡器介绍，优秀的Connor-winfield晶振公司凭借其50多年的历史以及丰富的生产经验和技术服务，不断的更新创造更具有价值的频率控制产品。并通过自身的不懈的努力，打磨优质的产品，产品具有高精度，高频率，高性能，小体积，高温度，低抖动等特点，产品包含温补晶振，压控晶振，石英晶体振荡器等产品。尽管引及了竞争性谐振器技术，但与目前可用的任何其它频率控制技术相比，基于石英的振荡器在长期和短期稳定性精度以及低抖动和低相位噪声信号生成方面继续提供最高水平的性能。

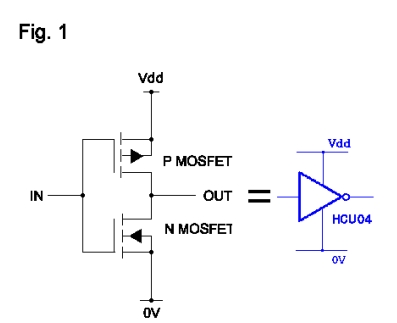

大多数IC带有内置有源晶体振荡器电路采用Gated-Pierce设计，其中振荡器是围绕单个CMOS反相门构建的。对于振荡器的应用这通常是一个单一的反相包括一个P通道和一个N通道的级增强型MOSFET，更常见在数字世界中，作为一个无缓冲逆变器（见图。1） 。可以使用缓冲逆变器（通常包括三个串联的P-N MOSFET对），但是数千的相关收益将导致可能不太稳定的成品振荡器。

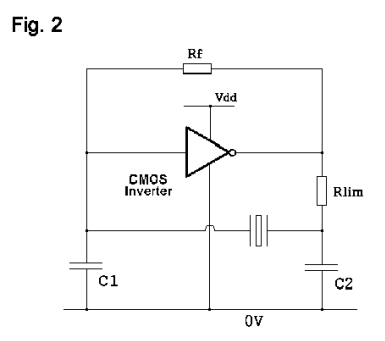

一个实用的振荡器电路如图2所示包括所述未缓冲反相器、两个电容器，两个电阻器和石英晶体。了解如何该振荡器工作CMOS反相门必须被视为具有增益、相位和传播延迟约束，而不是作为逻辑设备使用1和0。康纳温菲尔德石英晶体振荡器介绍

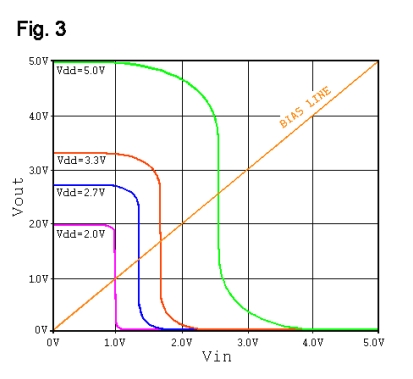

图3显示了直流传输特性（Vin与。Vout）和未缓冲的DC偏置点线HCMOS逆变器74HCU04。在3.3V和1M? 对于Rf，逆变器将与其输入和输出一起放置电压约为1.65V。这种逆变器现在被认为是在其线性区域中被偏置。输入的微小变化电压将被增益放大，并显示为输出电压的变化较大。

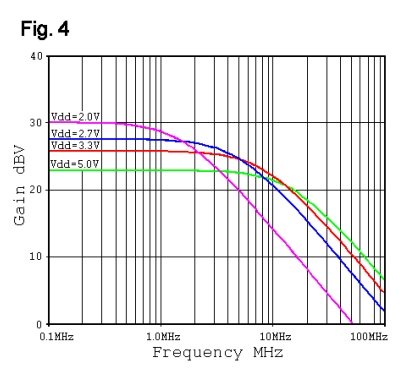

图4显示了一组典型的开环增益曲线相同的74HCU04。在3.3V时，逆变器的增益为20（26 dBV）从DC到2MHz，具有3dB衰减频率为8.5MHz，并且看起来仍然具有增益超过100MHz。
为了将这种偏置反相门用作振荡器，它必须具有足够的增益克服了反馈网络的损耗（图中的C1、C2、Rlim和石英晶体。2） ，振荡频率下的负电阻足以超过晶体等效串联电阻，以及整个电路周围的相移360度。人们很容易想到这种74HCU04逆变器可以用来制造工作频率超过100MHz的振荡器，因为它在3.3V时有足够的增益，但实际上由于各种振荡器环路周围的相移。
该电路的分析很难概括，因为它非常依赖于家族所使用的CMOS门以及该特定CMOS家族的内部构造。全部的CMOS反相门具有输入电容、输出电容和输出“电阻”和传播延迟，所有这些都会影响C1、C2和Rlim的选择如图2所示，并最终确定OSC晶振的较高工作频率。选择偏置电阻器Rf通常在1M之间? 和10M?, 降低一个值将有效出现在水晶上，并可能导致水晶在杂散或泛音频率。康纳温菲尔德石英晶体振荡器介绍.
考虑一个ESR为15的20MHz晶体?, 3pF的C0，需要负载电容为20pF，晶体功耗约为100µW。
从20pF的期望负载电容开始，这可以近似为C1+栅极输入电容（1至5pF是典型值）与C2串联。C1的比率至C2将影响增益和晶体功率耗散。一个好的起点是C1≈C2。为了增加环路增益（并降低晶体功耗），使C1＜C2。这对于负载电容为20pF，栅极具有~3pF的输入电容。
