NP5032SC-100MHZ-NSC5403C,6G光通讯晶振,日本电波HCSL振荡器
prevnext

NP5032SC-100MHZ-NSC5403C,6G光通讯晶振,日本电波HCSL振荡器

频率：100MHZ

尺寸：5.0*3.2mm

NP5032SC-100MHZ-NSC5403C,6G光通讯晶振,日本电波HCSL振荡器，尺寸5.0*3.2mm，频率100MHZ，输出逻辑HCSL，HCSL差分晶振，差分贴片晶振，HCSL差分晶体振荡器，SPXO差分晶振，有源差分晶振，石英差分振荡器，低电压差分晶振，低相位差分晶振，低抖动差分晶振，高频差分晶振，高性能差分晶振，高品质差分振荡器，网络设备差分晶振，仪器设备晶振，产品常用于SONET，SDH，与千兆以太网相关的设备等领域。

差分晶振是目前行业中公认高技术，高要求的一款晶体振荡器，是指输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。差分晶振一般为六脚贴片，输出类型分为好几种,LVDS,LV-PECL,HCSL具有低电平,低抖动,低相位,低功耗等特性。NP5032SC-100MHZ-NSC5403C,6G光通讯晶振,日本电波HCSL振荡器.

订购热线：0755-29952551
QQ咨询 财富通

Abracon-2

LH-1

NP5032SC-100MHZ-NSC5403C,6G光通讯晶振,日本电波HCSL振荡器，尺寸5.0*3.2mm，频率100MHZ，输出逻辑HCSL，HCSL差分晶振，差分贴片晶振，HCSL差分晶体振荡器，SPXO差分晶振，有源差分晶振，石英差分振荡器，低电压差分晶振，低相位差分晶振，低抖动差分晶振，高频差分晶振，高性能差分晶振，高品质差分振荡器，网络设备差分晶振，仪器设备晶振，产品常用于SONET，SDH，与千兆以太网相关的设备等领域。

差分晶振是目前行业中公认高技术，高要求的一款晶体振荡器，是指输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。差分晶振一般为六脚贴片，输出类型分为好几种,LVDS,LV-PECL,HCSL具有低电平,低抖动,低相位,低功耗等特性。NP5032SC-100MHZ-NSC5403C,6G光通讯晶振,日本电波HCSL振荡器.LH-2

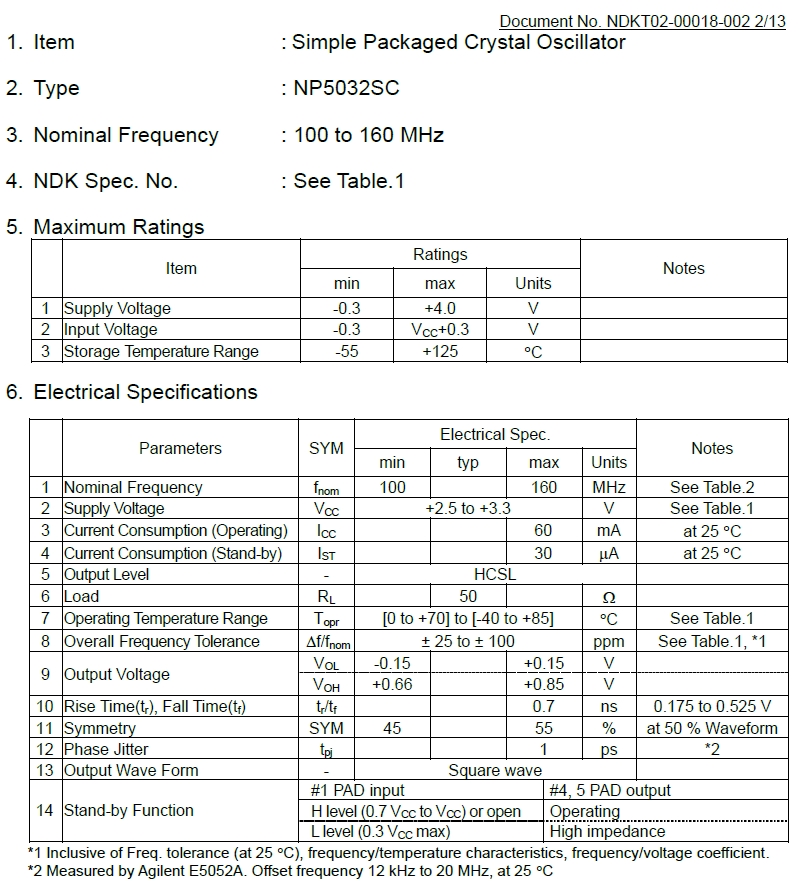

NP5032SC-100MHZ-NSC5403C,6G光通讯晶振,日本电波HCSL振荡器     参数表

Item Ratings Notes
min max Units
1 Supply Voltage -0.3 +4.0 V
2 Input Voltage -0.3 VCC+0.3 V
3 Storage Temperature Range -55 +125 。C
Parameters SYM Electrical Spec. Notes
min typ max Units
1 Nominal Frequency fnom
100
MHz See Table.2
2 Supply Voltage VCC +2.5 to +3.3 V See Table.1
3 Current Consumption (Operating) ICC 60 mA at 25 。C
4 Current Consumption (Stand-by) IST 30 μA at 25 。C
5 Output Level - HCSL
6 Load RL 50 Ω
7 Operating Temperature Range Topr [0 to +70] to [-40 to +85] 。C See Table.1
8 Overall Frequency Tolerance Δf/fnom ± 25 to ± 100 ppm See Table.1, *1
9 Output Voltage VOL -0.15 +0.15 V
VOH +0.66 +0.85 V
10 Rise Time(tr), Fall Time(tf) tr/tf 0.7 ns 0.175 to 0.525 V
11 Symmetry SYM 45 55 % at 50 % Waveform
12 Phase Jitter tpj 1 ps *2
13 Output Wave Form - Square wave
14 Stand-by Function #1 PAD input #4, 5 PAD output
H level (0.7 VCC to VCC) or open Operating
L level (0.3 VCC max) High impedance
LH-3Abracon-1

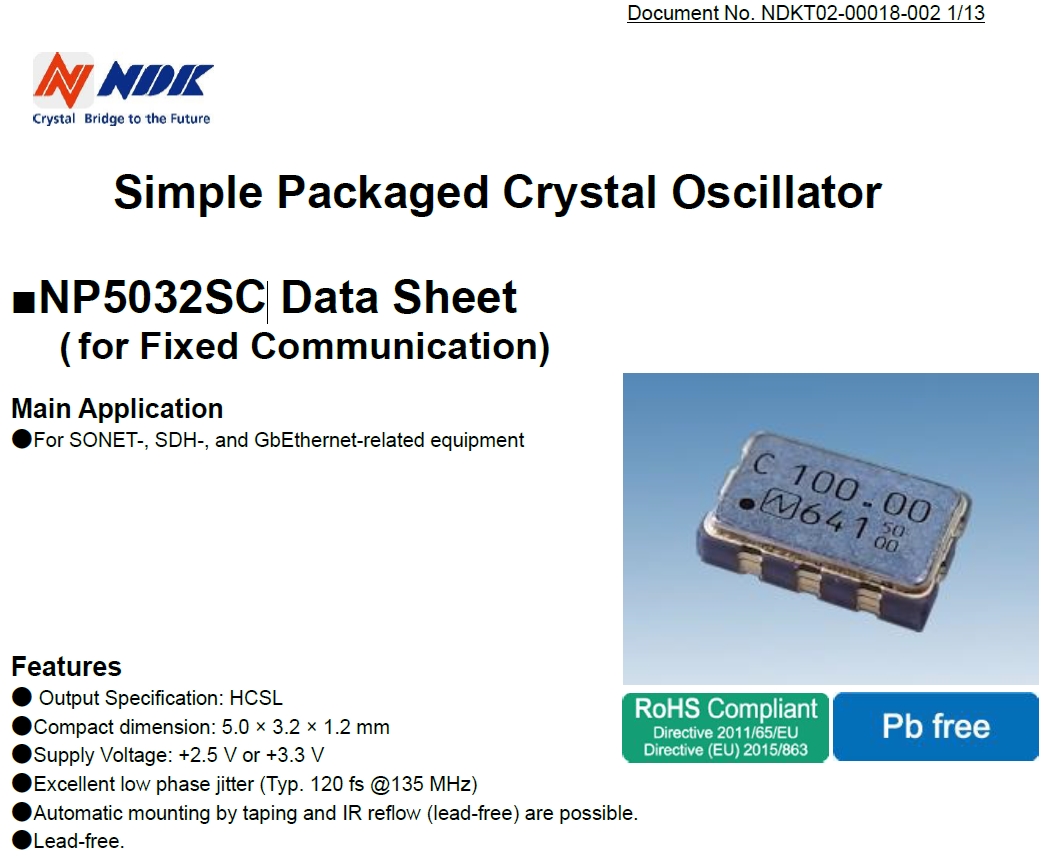

NP5032SC-100MHZ-NSC5403C,6G光通讯晶振,日本电波HCSL振荡器     尺寸图NP5032SC

有源晶体振荡器产品特性：

HCSL差分输出SPXO

小巧:5.0x 3.2 x 1.2毫米

电源电压:+2.5V至+3.3V

低相位抖动:典型。135MHz时为120 fs

通过缠绕自动安装和IR回流(无铅)是可能的。

无铅NP5032SC 1NP5032SC 2

更多相关日本电波NDK CRYSTAL型号

Model Nominal frequency[MHz] Specification number Manufacturer Package size(LxW)[mm] Output specification Operating temperature rang[℃] Storage temperature range[℃] Supply voltage[V]
NP5032SB 148.5MHZ NSC5401C NDK晶振 5.0x3.2 LVDS -40~85 -55~+125 +2.5±0.125
NP5032SB 156.25MHZ NSC5401C NDK晶振 5.0x3.2 LVDS -40~85 -55~+125 +2.5±0.125
NP5032SB 100MHZ NSC5402C NDK晶振 5.0x3.2 LVDS -40~85 -55~+125 +3.3±0.33
NP5032SB 102.564MHZ NSC5402C NDK晶振 5.0x3.2 LVDS -40~85 -55~+125 +3.3±0.33
NP5032SB 125MHZ NSC5402C NDK晶振 5.0x3.2 LVDS -40~85 -55~+125 +3.3±0.33
NP5032SB 148.5MHZ NSC5402C NDK晶振 5.0x3.2 LVDS -40~85 -55~+125 +3.3±0.33
NP5032SB 156.25MHZ NSC5402C NDK晶振 5.0x3.2 LVDS -40~85 -55~+125 +3.3±0.33
NP5032SC 100MHZ NSC5403A NDK晶振 5.0x3.2 HCSL 0~+70 -55~+125 +2.5±0.25
NP5032SC 102.564MHZ NSC5403A NDK晶振 5.0x3.2 HCSL 0~+70 -55~+125 +2.5±0.25
NP5032SC 125MHZ NSC5403A NDK晶振 5.0x3.2 HCSL 0~+70 -55~+125 +2.5±0.25
NP5032SC 148.5MHZ NSC5403A NDK晶振 5.0x3.2 HCSL 0~+70 -55~+125 +2.5±0.25
NP5032SC 156.25MHZ NSC5403A NDK晶振 5.0x3.2 HCSL 0~+70 -55~+125 +2.5±0.25
NP5032SC 100MHZ NSC5404A NDK晶振 5.0x3.2 HCSL 0~+70 -55~+125 +3.3±0.33
NP5032SC 102.564MHZ NSC5404A NDK晶振 5.0x3.2 HCSL 0~+70 -55~+125 +3.3±0.33
NP5032SC 125MHZ NSC5404A NDK晶振 5.0x3.2 HCSL 0~+70 -55~+125 +3.3±0.33
NP5032SC 148.5MHZ NSC5404A NDK晶振 5.0x3.2 HCSL 0~+70 -55~+125 +3.3±0.33
NP5032SC 156.25MHZ NSC5404A NDK晶振 5.0x3.2 HCSL 0~+70 -55~+125 +3.3±0.33
NP5032SC 100MHZ NSC5403B NDK晶振 5.0x3.2 HCSL 0~+85 -55~+125 +2.5±0.25
NP5032SC 102.564MHZ NSC5403B NDK晶振 5.0x3.2 HCSL 0~+85 -55~+125 +2.5±0.25
NP5032SC 125MHZ NSC5403B NDK晶振 5.0x3.2 HCSL 0~+85 -55~+125 +2.5±0.25
NP5032SC 148.5MHZ NSC5403B NDK晶振 5.0x3.2 HCSL 0~+85 -55~+125 +2.5±0.25
NP5032SC 156.25MHZ NSC5403B NDK晶振 5.0x3.2 HCSL 0~+85 -55~+125 +2.5±0.25
NP5032SC 100MHZ NSC5404B NDK晶振 5.0x3.2 HCSL 0~+85 -55~+125 +3.3±0.33
NP5032SC 102.564MHZ NSC5404B NDK晶振 5.0x3.2 HCSL 0~+85 -55~+125 +3.3±0.33
NP5032SC 125MHZ NSC5404B NDK晶振 5.0x3.2 HCSL 0~+85 -55~+125 +3.3±0.33
NP5032SC 148.5MHZ NSC5404B NDK晶振 5.0x3.2 HCSL 0~+85 -55~+125 +3.3±0.33
NP5032SC 156.25MHZ NSC5404B NDK晶振 5.0x3.2 HCSL 0~+85 -55~+125 +3.3±0.33
NP5032SC 100MHZ NSC5403C NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 +2.5±0.25
NP5032SC 102.564MHZ NSC5403C NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 +2.5±0.25
NP5032SC 125MHZ NSC5403C NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 +2.5±0.25
NP5032SC 148.5MHZ NSC5403C NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 +2.5±0.25
NP5032SC 156.25MHZ NSC5403C NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 +2.5±0.25
NP5032SC 100MHZ NSC5404C NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 +3.3±0.33
NP5032SC 102.564MHZ NSC5404C NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 +3.3±0.33
NP5032SC 125MHZ NSC5404C NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 +3.3±0.33
NP5032SC 148.5MHZ NSC5404C NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 +3.3±0.33
NP5032SC 156.25MHZ NSC5404C NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 +3.3±0.33
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVPECL -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVPECL -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVPECL -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVPECL -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVPECL -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVPECL -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVPECL -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVPECL -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVPECL -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVDS -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVDS -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVDS -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVDS -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVDS -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVDS -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVDS -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVDS -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 LVDS -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 CML -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 CML -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 CML -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 CML -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 CML -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 CML -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 CML -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 CML -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~2100 NDK晶振 5.0x3.2 CML -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~700 NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~700 NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~700 NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~700 NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~700 NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~700 NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 2.5
NP5032SK,SL,SM,SN 15~700 NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~700 NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~700 NDK晶振 5.0x3.2 HCSL -40~+85 -55~+125 3.3
NP5032SK,SL,SM,SN 15~200 NDK晶振 5.0x3.2 CMOS -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~200 NDK晶振 5.0x3.2 CMOS -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~200 NDK晶振 5.0x3.2 CMOS -40~+85 -55~+125 1.8
NP5032SK,SL,SM,SN 15~200 NDK晶振 5.0x3.2 CMOS -40~+85 -55~+125 2.5
