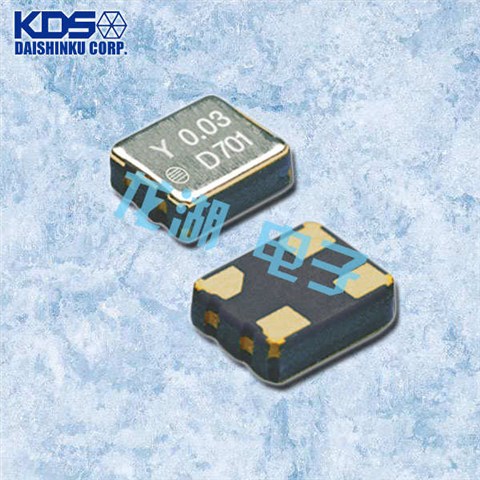

大真空VCXO晶振,DSV321SV低消耗电流晶振,1XVD051993VB晶体振荡器，压控晶体振荡器（VCXO）是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器，其振荡频率由晶体决定，可用控制电压在小范围内进行频率调整。VCXO大多用于锁相技术、频率负反馈调制的目的。 控制电压范围一般为0V至2V或0V至3V。VCXO的调谐范围为±100ppm至±200ppm。

大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念“依赖于可靠的人”“可靠的产品”和”可靠的公司”.作为全球石英晶振制造商,大真空KDS晶振努力帮助实现新一代电子社会,使人们更舒适更方便,通过开发石英晶振,压控晶体振荡器(VCXO),温补晶体振荡器(TCXO),恒温晶体振荡器(OCXO),陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为客户在日本国内外提供世界一流的质量和满意的服务.所生产石英晶振,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国,英国,德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

大真空VCXO晶振,DSV321SV低消耗电流晶振,1XVD051993VB晶体振荡器，日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS晶振)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.

日本大真空株式会社KDS晶振品牌实力见证未来,KDS晶振集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控晶体振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS晶振工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.

項目	型名	記号	DSV321SV
出力周波数範囲		0	6.75 ~ 90MHz
電源電圧		VCC	+3.3V±0.33V
周波数制御電圧		Vcont	＋1 .65V±1.65V
保存温度範囲		T_stg	−40~+85℃
動作温度範囲		T_use	−10 ~+70℃ /−30 ~+85℃
周波数許容偏差(常温偏差含む)		f_tol	±40×10 −6 max.
周波数可変範囲		f_cont	±125×10 −6 min./±100×10 −6 min. [Positive Slope]
消費電流		ICC	5mA max. (6 .75MHz≦f0 ≦40MHz)
			8mA max. (40MHz＜f0 ≦54MHz)
			12mA max. (54MHz＜f0 ≦90MHz)
			[No Load]
出力負荷		L_CMOS	15pF
波形シンメトリ		SYM	40~60% [50％ VCC Level]
0レベル電圧		VOL	VCC ×0. 1 max.
1レベル電圧		VOH	VCC ×0.9 min.
立上り時間 立下り時間		tr, tf	10ns max. (6 .75MHz≦f0 ≦40MHz)
			6ns max. (40MHz＜f0 ≦54MHz)
			4ns max. (54MHz＜f0 ≦90MHz)
			[10~90％ VCC Level]
ピリオド ジッタ (1)		tRMS	2.4ps typ. (σ)
		tp-p	22ps typ. (Peak to peak)
トータル ジッタ(1)		tTL	33ps typ. [tDJ + n×tRJ n=14. 1(BER=1×10- 12)(2)]
位相ジッタ		tpj	1ps max. (10MHz≦f0<40MHz, f0 offset：12kHz~5MHz、
			f0 ≧40MHz, f0 offset：12kHz~20MHz)
梱包単位 (3)		−	2000pcs./reel(φ180)

大真空VCXO晶振,DSV321SV低消耗电流晶振,1XVD051993VB晶体振荡器

电处理:
将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英贴片晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.大真空VCXO晶振,DSV321SV低消耗电流晶振,1XVD051993VB晶体振荡器
耐焊性:
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至耐高温晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
机械处理
当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.如果一个强大的冲击已经给振荡器确保在使用前检查其特点.

大真空VCXO晶振,DSV321SV低消耗电流晶振,1XVD051993VB晶体振荡器
