KDS高品质晶振,DSO321SR晶体振荡器,1XSE025000AR5车载导航晶振

KDS高品质晶振,DSO321SR晶体振荡器,1XSE025000AR5车载导航晶振KDS高品质晶振,DSO321SR晶体振荡器,1XSE025000AR5车载导航晶振

产品简介

3225mm体积非常小的SMD晶振器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

产品详情

LH-1KDS-1

KDS高品质晶振,DSO321SR晶体振荡器,1XSE025000AR5车载导航晶振.3225mm体积非常小的SMD晶振器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念依赖于可靠的人”“可靠的产品”和”可靠的公司”.作为全球石英晶振制造商,大真空KDS晶振努力帮助实现新一代电子社会,使人们更舒适更方便,通过开发石英晶振,压控晶体振荡器(VCXO),温补晶体振荡器(TCXO),恒温晶体振荡器(OCXO),陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为客户在日本国内外提供世界一流的质量和满意的服务.所生产石英晶振,陶瓷晶振,声表面谐振器,有源晶振,晶体振荡器等器件遍布全球,包括美国,英国,德国,到中国,新加坡,泰国和其他亚洲国家.以依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

KDS高品质晶振,DSO321SR晶体振荡器,1XSE025000AR5车载导航晶振,日本大真空株式会社,【KDS】品牌,实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,而天津KDS晶振工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断,从最初的32.768K晶体为主,到现在以小体积贴片晶体振荡器为主,体积已经是全世界石英晶体振荡器之中最小的.

LH-2

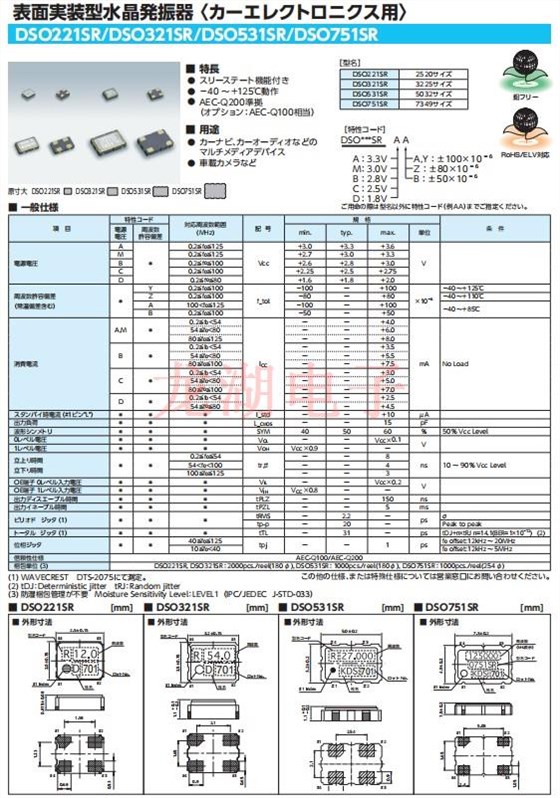

項目 特性コード 対応周波数範囲
(MHz)
記号 規格 条件
電源
電圧
周波数
許容偏差
min. typ. max. 単位
電源電圧 A 0.2≦fo≦125 VCC +3.0 +3.3 +3.6 V
M 0.2≦fo≦125 +2.7 +3.0 +3.3
B 0.2≦fo≦100 +2.6 +2.8 +3.0
C 0.2≦fo≦100 +2.25 +2.5 +2.75
D 0.2≦fo≦80 +1.6 +1.8 +2.0
周波数許容偏差
(常温偏差含む)
Y 0.2≦fo≦100 f_tol -100 +100 ×10-6 ー40~+125℃
Z 0.2≦fo≦100 -80 +80 ー40~+110℃
A 100<fo≦125 -100 +100 ー40~+85℃
B 0.2≦fo≦100 -50 +50
消費電流 A,M 0.2≦fo<54 ICC +4.0 mA No Load
54≦fo<80 +6.0
80≦fo≦125 +8.0
B 0.2≦fo<54 +3.5
54≦fo<80 +5.5
80≦fo≦100 +7.5
C 0.2≦fo<54 +3.0
54≦fo<80 +5.0
80≦fo≦100 +7.0
D 0.2≦fo<54 +2.5
54≦fo≦80 +4.5
スタンバイ時電流(#1ピン"L") I_std +10 μA
出力負荷 L_CMOS 15 pF
波形シンメトリ SYM 40 50 60 % 50% VCCLevel
0レベル電圧 VOL VCC×0.1 V
1レベル電圧 VOH VCC×0.9
立上り時間
立下り時間
0.2≦fo≦54 tr,tf 8 ns 10~90% VCCLevel
54 4
100≦fo≦125 3
OE端子 0レベル入力電圧 VIL VCC×0.2 V
OE端子 1レベル入力電圧 VIH VCC×0.8
出力ディスエーブル時間 tPLZ 150 ns
出力イネーブル時間 tPZL 5 ms
ピリオド ジッタ(1) tRMS 2.2 ps σ
tp-p 20 Peak to peak
トータル ジッタ(1) tTL 31 ps tDJ+n×tRJ n=14.1(BER=1×10-12) (2)
位相ジッタ 40≦fo≦125 tpj 1 ps fo offset:12kHz~20MHz
10≦fo<40 fo offset:12kHz~5MHz
信頼性仕様 AEC-Q200準拠(オプション:AEC-Q100相当)
梱包単位(3) 2000pcs./reel(180φ)

LH-3KDS-2

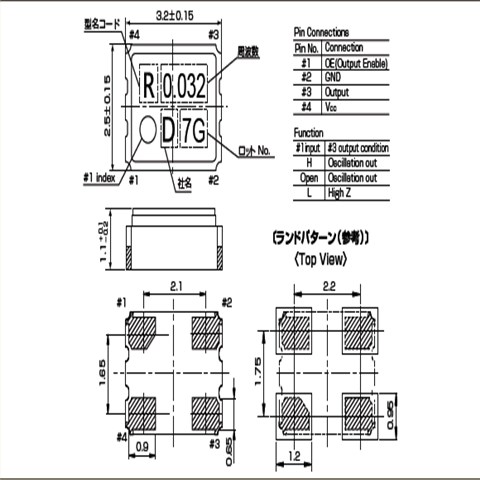

DSO321SR(32.768kHz) SPXO

LH-4KDS高品质晶振,DSO321SR晶体振荡器,1XSE025000AR5车载导航晶振

所有产品的共同点
1:抗冲击 是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射 将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射
3:化学制剂 / pH值环境 请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂 请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物 请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.KDS高品质晶振,DSO321SR晶体振荡器,1XSE025000AR5车载导航晶振
6:静电 过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

LH-5

KDS高品质晶振,DSO321SR晶体振荡器,1XSE025000AR5车载导航晶振

KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。
环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、石英晶体振荡器、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.
KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
KDS集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。推进晶振,有源晶振,压控振荡器, 压电石英晶体等元器件的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
KDS高品质晶振,DSO321SR晶体振荡器,1XSE025000AR5车载导航晶振,KDS晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标。

DSO221SR,DSO321SR,DSO531SR,DSO751SR
