压控温补晶振具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC+1.8V±0.1Vto+3.2V±0.1V)高度:最高1.0mm,体积:0.007cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的回流温度曲线要求.

安基晶振,压控温补晶振,VTON-211振荡器.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

安碁科技成立于西元1990年,主要从事石英元件产品的研发、制造及销售.拥有深厚的研发技术底蕴,为晶体振荡器之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.科技不断的进步,安碁科技亦不断提升技术服务.透过与客户紧密的互动,了解客户需求,提供客户全方位的技术支援─Total Solution； 贯彻安碁诚信为首、专业化客户服务及品质优先的理念.

石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如:1、是指球面加工曲率半径的工艺设计(a、球面的余弦磨量;b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)

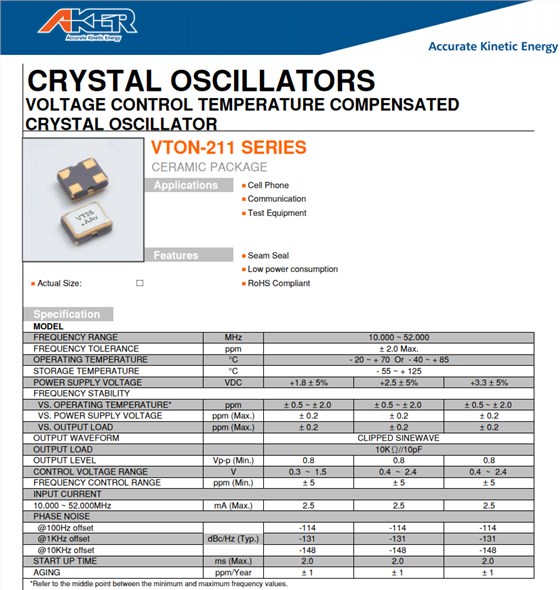

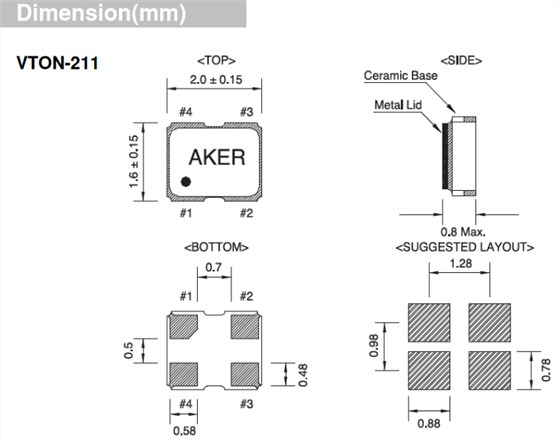

安基晶振	VTON-211晶振
输出类型	CLIPPED SINE WAVE
输出负载	10pF
振荡模式	基本/第三泛音
电源电压	+1.8V,+2.5V,+3.3V
频率范围	10.0MHz~52.0MHz
频率稳定度	±2.0ppm
工作温度	-20℃~+70℃ -40℃~+85℃
保存温度	-55℃~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体振荡器和实时时钟模块

所有石英晶体压控控制振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近环保晶振的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.

激励功率

在晶体单元上施加过多驱动力,会导致石英低功耗晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则3225有源晶振或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)
