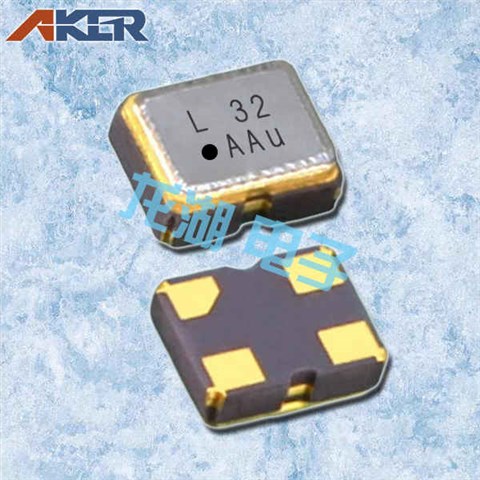

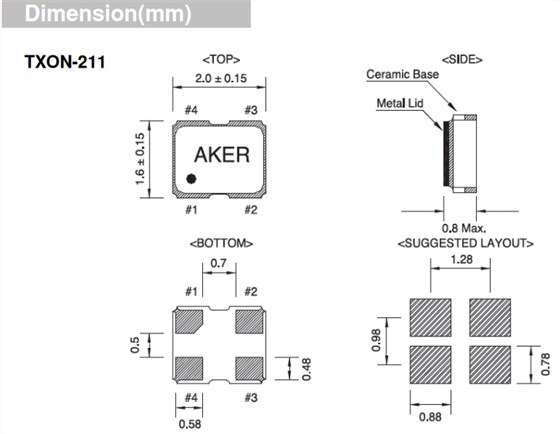

安基晶振,温补振荡器,TXON-211晶振.2016mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
1990 安碁科技股份有限公司成立,专业生产石英振荡器.1999正式量产电压控制振荡器(VCXO).于台中加工出口区建国路购置约941.37坪之厂房,以扩大产能.2000引进全自动化制程设备,正式生产SMD产品,通过ISO9002认证.转投资安圣电子科技股份有限公司.2001通过2000年版ISO9001认证.2007投资成立美国子公司AKER Technology USA Corp..大陆深圳设立办事处.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

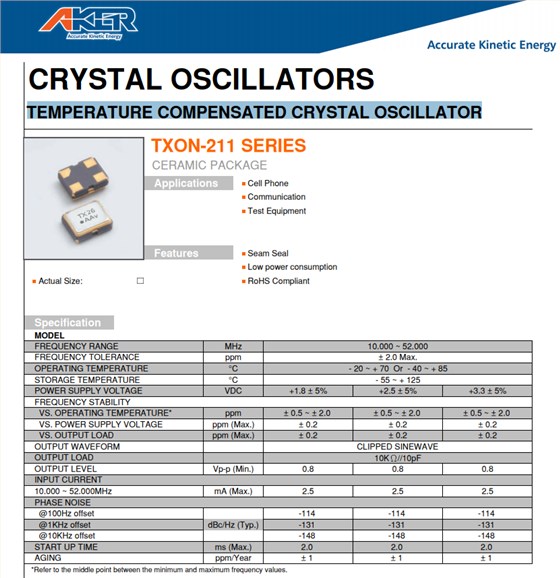

安基晶振 |
TXON-211晶振 |
输出类型 |
CLIPPED SINE WAVE |
输出负载 |
10pF |
振荡模式 |
基本/第三泛音 |
电源电压 |
+1.8V,+2.5V,+3.3V |
频率范围 |
10.0MHz~52.0MHz |
频率稳定度 |
±2.0ppm |
工作温度 |
-20℃~+70℃ -40℃~+85℃ |
保存温度 |
-55℃~+125℃ |
电压卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
启动时间 |
5 ms Max |
相位抖动(12兆赫~20兆赫) |
1个PS最大 |
老化率 |
±3 ppm /年最大 |
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个环保晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.
若要进行超声波清洗,必须事先根据实际使用状态进行确认.
撞击
虽然石英晶体有源晶振产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.
抗冲击
贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
辐射
暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶体振荡器或包装材料的环境下使用或储藏这些产品.
粘合剂
请勿使用可能导致贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用有源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
