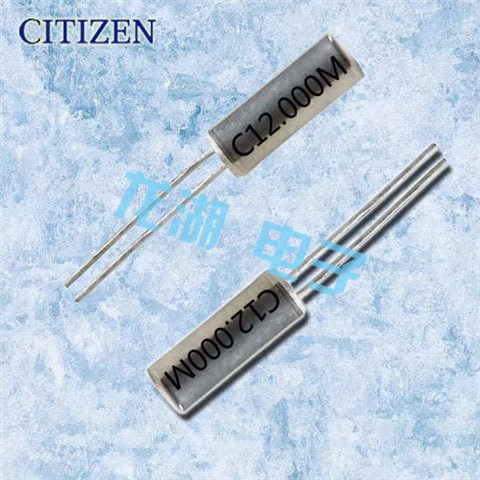

CITIZEN晶振,圆柱晶振,CSA-310晶振

CITIZEN晶振,圆柱晶振,CSA-310晶振CITIZEN晶振,圆柱晶振,CSA-310晶振

产品简介

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分.

产品详情

LH-1
CITIZEN-1

CITIZEN晶振,圆柱晶振,CSA-310晶振。日本株式会社西铁城晶振品牌【CITIZEN】,该品牌创立时间在1918年,在1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发石英晶体谐振器.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场.

西铁城晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人、社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业。

LH-2

西铁城晶振规格

单位

CSA-310晶振频率范围

石英晶振基本条件

标准频率

f_nom

3.5~4MHZ

标准频率

储存温度

T_stg

-40°C ~ +85°C

裸存

工作温度

T_use

-20°C ~ +70°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±30× 10-6(标准),

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.longhusz.com/

频率温度特征

f_tem

±30 × 10-6/-20°C ~ +70°C

超出标准的规格请联系我们.

负载电容

CL

18pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

LH-3CITIZEN-2

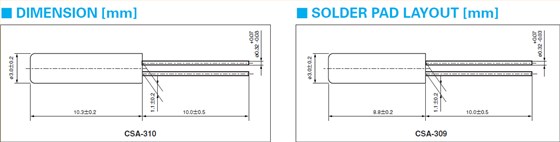

CSA-310_309

LH-4

机械振动的影响

当石英晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于谐振器的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存进口晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏。CITIZEN晶振,圆柱晶振,CSA-310晶振

LH-5

西铁城晶振公司环保环境与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展环境保护产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。

1.努力保护全球环境的环保意识进行环保生产和提供晶振以及服务给消费者.

2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.

3.减少进口晶振能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.

4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强产品化学物质管理.

5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.

6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.

我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.

西铁城晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力。CITIZEN晶振,圆柱晶振,CSA-310晶振
