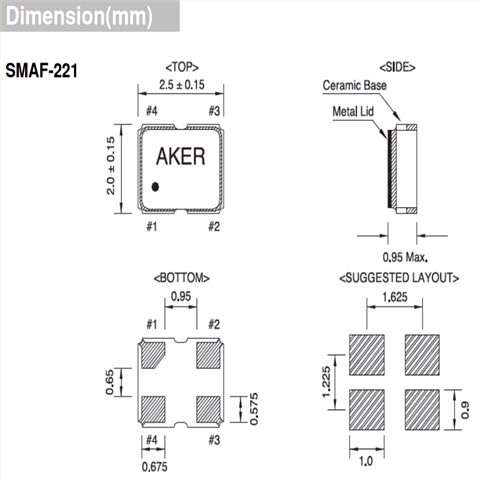

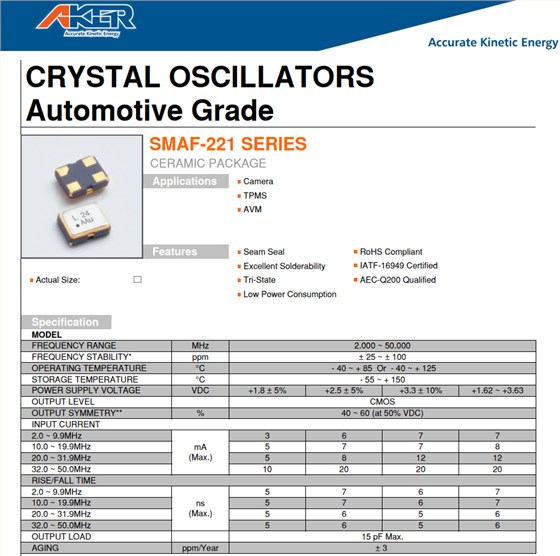

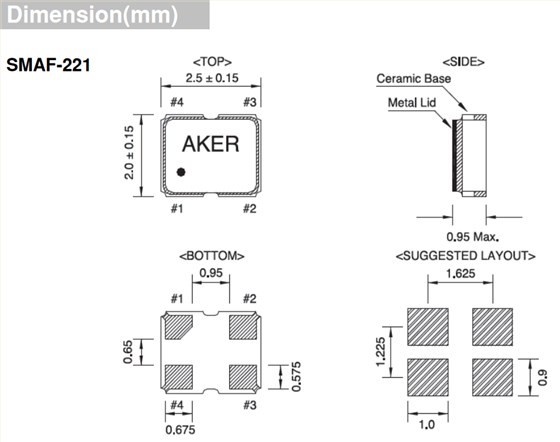

安基晶振,普通有源晶振,SMAF-221振荡器.2520mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

1990 安碁科技股份有限公司成立,专业生产石英振荡器.1999正式量产电压控制振荡器（VCXO）.于台中加工出口区建国路购置约941.37坪之厂房,以扩大产能.2000引进全自动化制程设备,正式生产SMD产品,通过ISO9002认证.转投资安圣电子科技股份有限公司.2001通过2000年版ISO9001认证.2007投资成立美国子公司AKER Technology USA Corp..大陆深圳设立办事处.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解5032振荡器或包装材料的环境下使用或储藏这些产品.机械振动的影响,当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害振荡器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至低功耗晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

热影响

重复的温度巨大变化可能会降低受损害的环保晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
