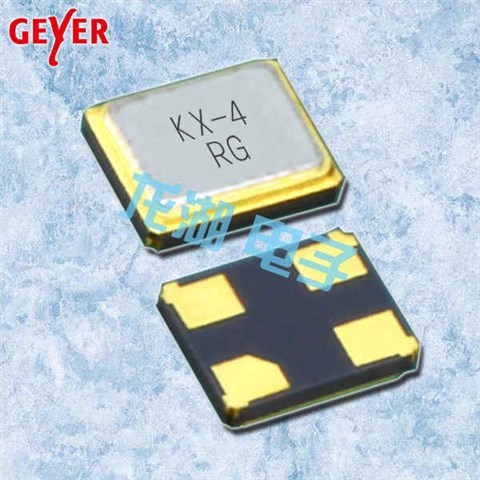

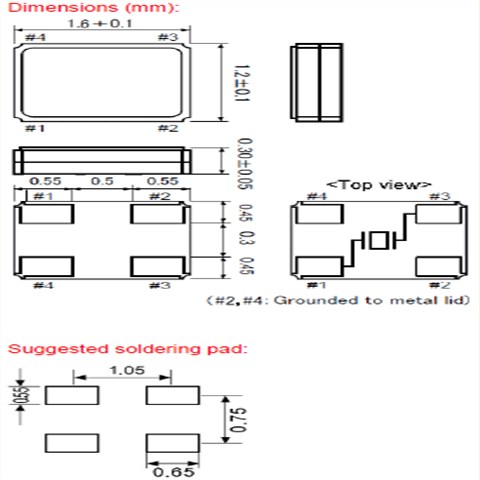

Geyer晶振,贴片晶振,KX – 4晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
GEYER ELECTRONIC一直是频率产品,石英晶体,振荡器和陶瓷谐振器的领先制造商之一。另外,我们还生产品牌电池,蓄电池(可充电电池)和负载技术。最高的质量,创造力和安全性是我们创新解决方案的特点。我们稳步成长的中型企业的总部位于慕尼黑附近的Gr?felfing,我们在美国,新加坡,印度也在英国和匈牙利设有办事处。
晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.
Geyer晶振 |
单位 |
KX – 4晶振参数 |
石英晶振基本条件 |
标准频率 |
f_nom |
24,0 ∼ 80,0 MHz |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-20° ~ +70°C |
标准温度 |
激励功率 |
DL |
200 µW |
推荐:1μW~100μW |
频率公差 |
f_— l |
±10 ~ ±50 ppm |
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±10 ~ ±100 ppm |
超出标准的规格请联系我们. |
负载电容 |
CL |
8 ~ 16 pF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C,DL = 100μW |
频率老化 |
f_age |
±2× 10-6/ year Max. |
+25°C,第一年 |
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).Geyer晶振,贴片晶振,KX – 4晶振
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.CX252晶振,2520贴片石英晶振,金属面四焊脚晶振
