无线局域网6G晶振,C3KC20-32.768-15-3.3V,ITTI石英贴片晶振

产品简介

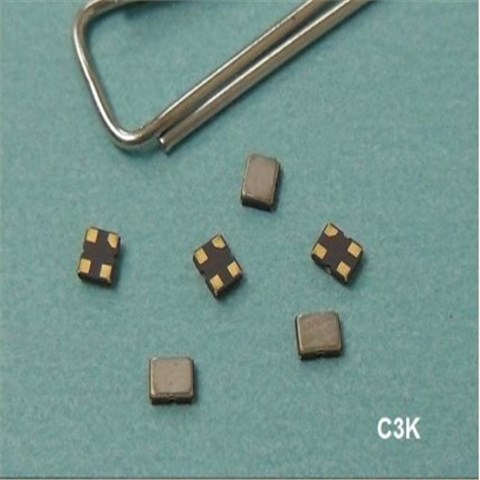

无线局域网6G晶振,C3KC20-32.768-15-3.3V,ITTI石英贴片晶振，ITTI晶振品牌，C3K系列晶振，编码为：C3KC20-32.768-15-3.3V，频率为：32.768KHz，电源电压：3.3V，小体积晶振尺寸：3.4x2.7mm封装，四脚贴片晶振，有源晶振，石英晶振，石英晶体振荡器，CMOS振荡器，无铅环保晶振，贴片石英晶振，工作温度范围：-40°C至+85°C。具有超小型，轻薄型，高精度，高性能，高质量，高品质，耐热及耐环境等特点。贴片晶振被广泛应用于：通讯设备，时钟晶振，钟表电子晶振，智能手机，电脑主板，数码相机，无线局域网，仪器仪表设备，智能家居，智能水电表，计时产品等应用。

产品详情

LH-1

LH-2

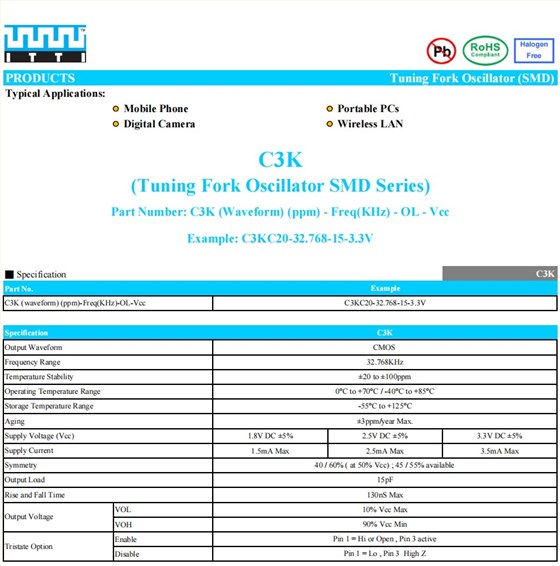

无线局域网6G晶振,C3KC20-32.768-15-3.3V,ITTI石英贴片晶振 参数表

SpecificationC3K
Output Waveform		CMOS
Frequency Range		32.768KHz
Temperature Stability		±20 to ±100ppm
Operating Temperature Range		0°C to +70°C / -40°C to +85°C
Storage Temperature Range		-55°C to +125°C
Aging		±3ppm/year Max.
Supply Voltage (Vcc)		1.8V DC ±5%	2.5V DC ±5%	3.3V DC ±5%
Supply Current		1.5mA Max	2.5mA Max	3.5mA Max
Symmetry		40 / 60% ( at 50% Vcc) ; 45 / 55% available
Output Load		15pF
Rise and Fall Time		130nS Max
Output Voltage	VOL	10% Vcc Max
	VOH	90% Vcc Min
Tristate Option	Enable	Pin 1 = Hi or Open , Pin 3 active
	Disable	Pin 1 = Lo , Pin 3High Z

LH-3

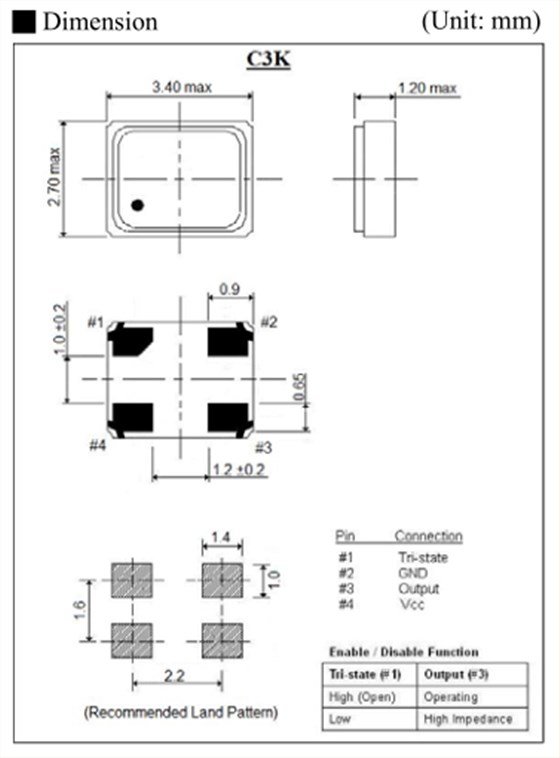

无线局域网6G晶振,C3KC20-32.768-15-3.3V,ITTI石英贴片晶振 尺寸图

无线局域网6G晶振,C3KC20-32.768-15-3.3V,ITTI石英贴片晶振

32.768KHz是款实时时钟晶振，它的作用是可以产生时序电路基准信号。而之所以选用32.768K是因为它是2的15次幂，是因为可以很精确的得到一秒的计时。不仅如此，包括所有的实时时钟晶振一般都是32.768K或其倍频。32.768KHz晶振的负载电容都是12.5pf。常用32.768K晶振的电子产品有智能手机、智能手表、安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的晶振。
