频率：5.5~60MHZ,40~110MHZ

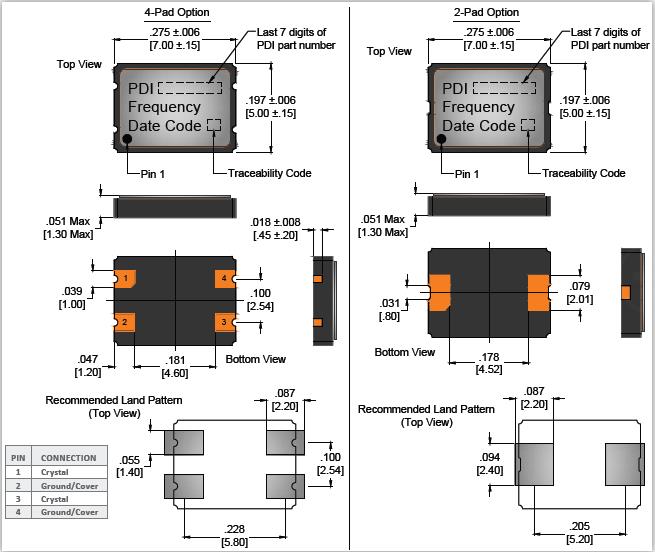

尺寸：7.0*5.0mm
威尔威WI2WI晶振,C7贴片谐振器,C7-24000X-FABA92X晶振，贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
“威尔威晶振继续广泛关注根据客户需求开发新产品石英晶体，并确保我们生产的每个类别都有全系列的产品。新型TCH系列TCXO扩展了我们目前的高稳定性，高冲击和高振动，是航空电子，太空和军事市场中高精度应用的理想选择。TCH系列是我们高可靠性和高性能TCXO系列的一个很好的补充。“Wi2Wi总裁兼首席执行官Zachariah Mathews说。
新产品系列的细节：
威尔威WI2WI晶振,C7贴片谐振器,C7-24000X-FABA92X晶振，TCH系列温度补偿晶体振荡器（TCXO）可在极端条件下的苛刻应用中确保精确的频率和极高的稳定性。TCH系列可在高振动和高温环境下提供出色的相位噪声，低抖动和卓越性能。与石英晶振相比该TCXO采用坚固的5引脚通孔封装，标准和定制频率范围为1.000MHz至50.000 MHz。TCH提供各种电源电压，稳定性和温度范围，稳定性低至0.5ppm，工作温度为55°C至+ 125°C。TCH系列可提供各种电源电压; 或者5.0v，12.0v和15.0v，提供低功率电流，包含低功率CMOS输出。

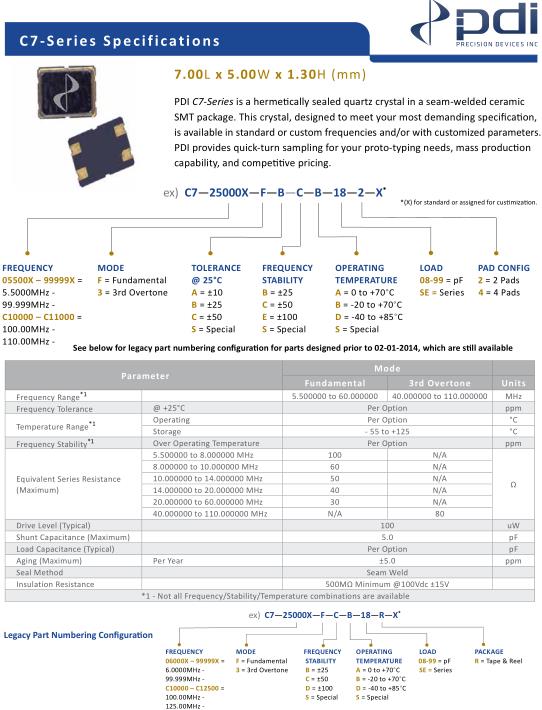

| Parameter-Wi2Wi晶振 | Mode-C7晶振 | |||
| Fundamental | 3rd Overtone | Units | ||
| Frequency Range *1 | 5.500000 to 60.000000 | 40.000000 to 110.000000 | MHZ | |
| Frequency Tolerance | @ +25°C | Per Option | ppm | |
| Temperature Range *1 | Operating | Per Option | °C | |
| Storage | - 55 to +125 | °C | ||
| Frequency Stability *1 | Over Operating Temperature | Per Option | ppm | |
| Equivalent Series Resistance | 5.500000 to 8.000000 MHz | 100 | N/A | Ω |
| (Maximum) | 8.000000 to 10.000000 MHz | 60 | N/A | |
| 10.000000 to 14.000000 MHz | 50 | N/A | ||
| 14.000000 to 20.000000 MHz | 40 | N/A | ||
| 20.000000 to 60.000000 MHz | 30 | N/A | ||
| 40.000000 to 110.000000 MHz | N/A | 80 | ||
| Drive Level (Typical) | 100 | uW | ||
| Shunt Capacitance (Maximum) | 5 | pF | ||
| Load Capacitance (Typical) | Per Option | pF | ||
| Aging (Maximum) | Per Year | ±5.0 | ppm | |
| Seal Method | Seam Weld | |||
| Insulation Resistance | 500MΩ Minimum @100Vdc ±15V | |||
| *1 - Not all Frequency/Stability/Temperature combinations are available | ||||
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
热影响
重复的温度巨大变化可能会降低受损害的7050晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
抗冲击
贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.威尔威WI2WI晶振,C7贴片谐振器,C7-24000X-FABA92X晶振.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解高精度晶振或包装材料的环境下使用或储藏这些产品.机械振动的影响,当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害振荡器.如需在+150°C以上焊接晶体产品,建议使用SMD晶振.在下列回流条件下,对晶体产品甚至贴片晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
Wi2Wi晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来石英晶体谐振器、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.
威尔威WI2WI晶振,C7贴片谐振器,C7-24000X-FABA92X晶振，Wi2Wi石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
Wi2wi晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶体,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
Wi2Wi晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
Wi2Wi晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.Wi2Wi晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.
