频率：20.000MHz ~ 300.000MHz
尺寸：3.2*2.5mm

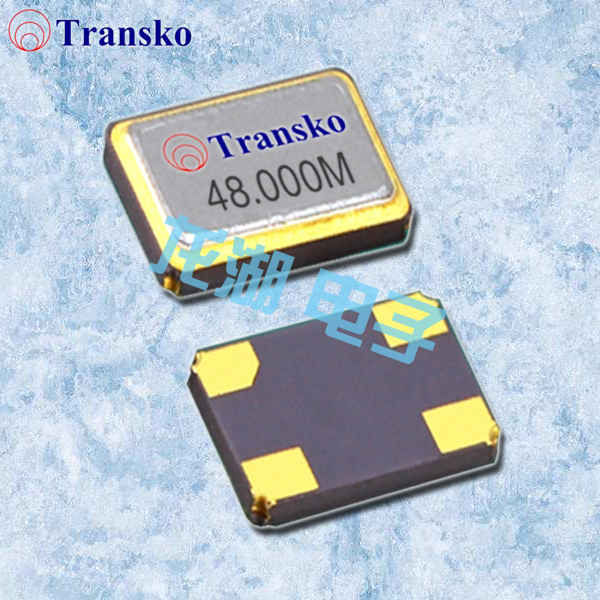

Transko晶振,贴片晶振,CS32H晶振，3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
Tansko Electronics, inc.是一家位于加利福尼亚州阿纳海姆的通过ISO 9001：2008认证的变频控制设备解决方案供应商。通过质量和经验，我们得到了援助 让我们分开的是Transko Advantage - 我们的快速交付能力。这使我们能够在72小时内提供谐振器产品，而我们高度积极的销售人员为您的频率控制要求提供优异的定价和解决方案。通过结合我们杰出员工的知识和广泛背景，我们能够解决和定制您的特定项目或设计需求。
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.CS32H晶振,轻型3225贴片晶振,高品质石英晶体谐振器
|
Transko晶振 |
单位 |
CS32H晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
20.000MHz ~ 300.000MHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C ~ 125°C |
裸存 |
|
工作温度 |
T_use |
0°C ~ 70°C |
标准温度 |
|
激励功率 |
DL |
300µW max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10ppm ~ ±50ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10ppm ~ ±50ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
18pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |

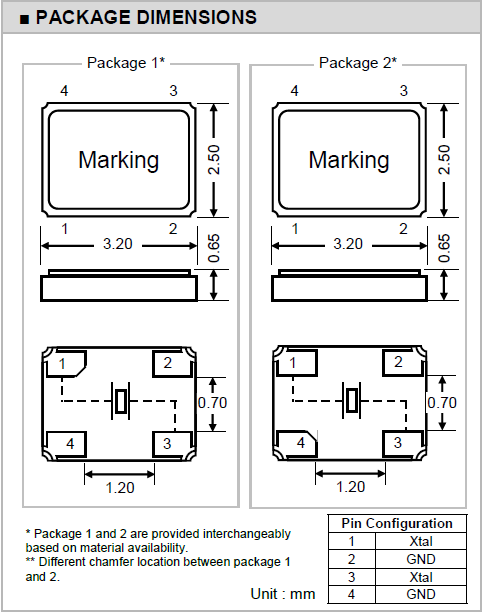

安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.Transko晶振,贴片晶振,CS32H晶振
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.CS32H晶振,轻型3225贴片晶振,高品质石英晶体谐振器
Transko晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.Transko晶振重视导航设备无源谐振器污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.
Transko晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的3225封装SMD晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.CS32H晶振,轻型3225贴片晶振,高品质石英晶体谐振器
我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.对我们的3225贴片晶体产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.Transko晶振,贴片晶振,CS32H晶振
