频率：16.000MHz ~ 60.000MHz

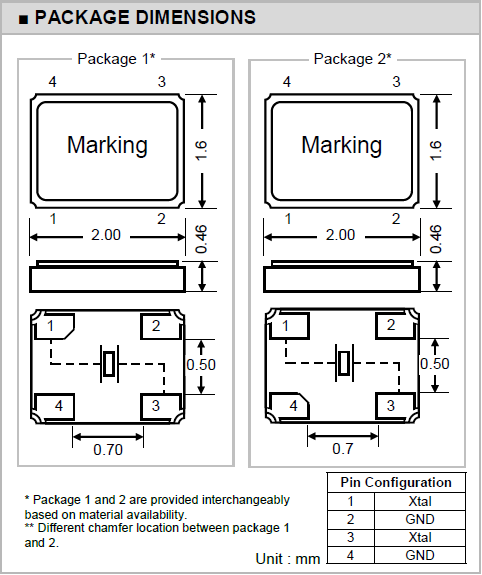

尺寸：2.0*1.6mm
Transko晶振,贴片晶振,CS21晶振，贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
Transko Electronics，Inc. 不断致力于持续改进。Transko电子公司认识到这一点员工的发展以及他们的支持是实现压控晶振产品质量始终如一，最终达到客户满意度的最重要因素。对此政策的承诺几乎涉及Transko Electronics，Inc. 业务及其员工的各个方面。本政策的目标是通过实施质量手册，质量程序和工作指令中记录的系统来实现的。质量方针和相关的质量目标在每次管理评审会议中制定并审核，并且由我们组织的各级进行传达和理解- 以实现本质量方针目标的持续适宜性和有效性。
石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体谐振器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.CS21晶振,贴装型2016石英晶振,无铅环保贴片晶振
|
Transko晶振 |
单位 |
CS21晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
16.000MHz ~ 60.000MHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C ~ 125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ~ 85°C |
标准温度 |
|
激励功率 |
DL |
100µW ~ 200µW max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±7ppm ~ 50ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10ppm ~ 50ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).CS21晶振,贴装型2016石英晶振,无铅环保贴片晶振
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
晶体振荡器和实时时钟模块
所有石英晶体振荡器和实时时钟模块都以IC形式提供.Transko晶振,贴片晶振,CS21晶振
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
Transko晶振集团将有效率的使用自然资源和能源,以便从超小体型2016谐振器源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.Transko晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、2016小型贴片晶振，普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.Transko晶振,贴片晶振,CS21晶振
Transko石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治高精密石英晶体工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.CS21晶振,贴装型2016石英晶振,无铅环保贴片晶振
