频率：13,19.2,19.68,26MHZ
尺寸：3.2*2.5mm
卢柏进口晶振,RTVS-104温补晶振,RTVS-104FF124C-S-26.000振荡器，进口温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5PPM-2.0PPM,工作温度范围:-30度至85度,电源电压:1.8V-3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
卢柏进口晶振,RTVS-104温补晶振,RTVS-104FF124C-S-26.000振荡器，美国Rubyquartz晶振拥有完整的谐振器与振荡器产线-RUBYQUARTZ晶振公司是美国有名的频率控制元件制造商,在各大用户眼里,是一家注重服务与质量的晶振品牌公司.
拥有非常专业的频率元件设计与制造技术，其经营理念与生产概念领先许多业界的制造商，产品类型也比较完整。旗下量产的石英组件包括石英晶体谐振器，32.768K晶振，无源晶振，石英晶体振荡器，OCXO恒温晶振，VCXO压控晶振，TCXO温补晶振，差分晶振等，其他不同材质的频率元件还有陶瓷晶振和SAW滤波器，所有产品都符合欧盟协会要求的ROHS指令，经过相关部门的检测，生产车间与环境是标准的无尘干净化，污染排放达到标准，积极保护资源并防止污染，质量控制规范,长期坚持保证高标准的品质，确保定期评估全部质量要求，让客户满意度保持在100%。

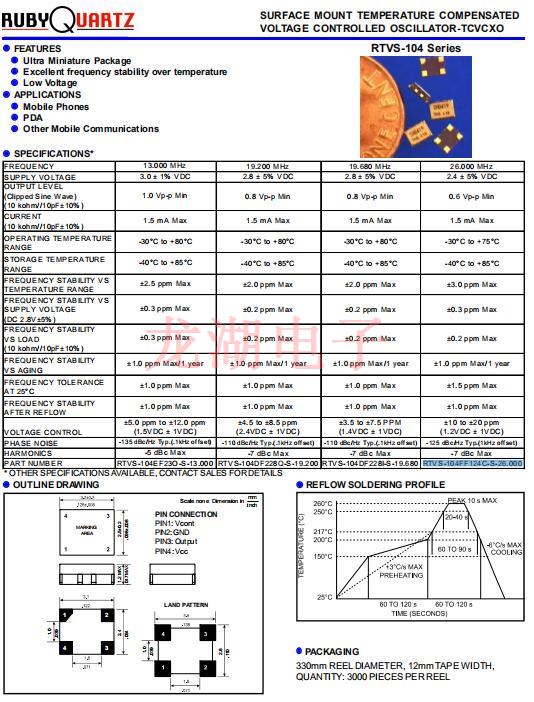

| FREQUE NCY | 13.000 MHz | 19 .200 M Hz | 19.680 M Hz | 26.000 MHz | |||||
| S UPPLY VOLTA GE | 3 . 0 ± 1 % VDC | 2 . 8 ± 5% VDC | 2.8 ± 5 % V DC | 2 .4 ± 5% VDC | |||||
|
OUTPUT LEVEL (Cl ipped S ine W ave) ( 10 kohm //10pF±10%) |
1.0 V p-p M in | 0 . 8 V p-p M in | 0 . 8 V p-p M in | 0.6 V p-p M in | |||||
|
CURRENT ( 10 kohm //10pF±10%) |
1.5 mA M ax | 1 . 5 m A M ax | 1.5 mA M ax | 1.5 mA M ax | |||||
|
OPERA TING TEM PERA TURE RANGE |
-30°C to + 80°C | -30°C to + 80°C | -30°C to + 80°C | -30°C to + 75°C | |||||
|
S TORAGE TE MPERATURE RANGE |
-40°C to + 85°C | -40°C to + 85°C | -40°C to + 85°C | -40°C to + 85°C | |||||
|
FREQUE NCY STABILITY VS TE MPERATURE RANGE |
±2.5 ppm M ax | ±2 . 0 ppm M ax | ±2.0 ppm M ax | ±3 . 0 ppm M ax | |||||
|
FREQUE NCY STABILITY VS S UPPLY VOLTA GE (DC 2.8V ±5%) |
±0.3 ppm M ax | ±0 .2 ppm M ax | ±0.2 ppm M ax | ±0 . 3 ppm M ax | |||||
|
FREQUE NCY STABILITY V S LOAD ( 10 kohm //10pF±10%) |
±0.3 ppm M ax | ±0 .2 ppm M ax | ±0.2 ppm M ax | ±0 .2 ppm M ax | |||||
|
FREQUE NCY STABILITY V S A GING |
±1 . 0 ppm M ax/1 year | ± 1.0 ppm M ax/1 year | ±1 . 0 ppm M ax/1 year | ±1 . 0 ppm M ax/1 year | |||||
|
FREQUE NCY TOLERA NCE A T 25°C |
±1.0 ppm M ax | ±1 . 0 ppm M ax | ±1.0 ppm M ax | ±1 . 5 ppm M ax | |||||
|
FREQUE NCY STABILITY A FTER REFLOW |
±1.0 ppm M ax | ±1 . 0 ppm M ax | ±1.0 ppm M ax | ±1 . 0 ppm M ax | |||||
|
V OLTAGE CONTROL |
±5 . 0 ppm to ±12 . 0 ppm ( 1 . 5VDC ± 1VDC) |
±4 . 5 to ±8 . 5 ppm (2.4VDC ± 1VDC) |
±3 . 5 to ±7 . 5 P PM ( 1 .4V DC ± 1VDC) |
±10 to ±20 ppm ( 1 .2VDC ± 1VDC) |
|||||
| P HASE NOISE | - 135 dBc/Hz Ty p.(.1kHz offs et) | - 1 10 dBc/Hz Ty p .( . 1 kHz off s et) | - 1 10 dBc/Hz Typ.(.1kHz offs et) | -125 dBc/Hz Ty p .( 1kHz off s et) | |||||
| HARM ONICS | -5 d Bc M ax | -7 d Bc M ax | -7 d Bc M ax | -7 d Bc M ax | |||||
| P ART NUMB ER | RTVS - 104EF23O -S - 13.000 | RTV S - 104DF228Q -S - 19.200 | RTVS - 104DF228I-S - 19.680 | RTVS - 104FF124C-S -26 . 000 | |||||
有源晶体振荡器和实时时钟模块
所有石英晶体压控控制振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.卢柏进口晶振,RTVS-104温补晶振,RTVS-104FF124C-S-26.000振荡器.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近高频晶振的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
激励功率
在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则贴片无源晶振或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、有源石英晶振原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.
RUBYQUARTZ晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来石英晶体谐振器、普通石英晶体振荡器（SPXO）,压控温补晶振生产制造中所产生的污染.卢柏进口晶振,RTVS-104温补晶振,RTVS-104FF124C-S-26.000振荡器.
RUBYQUARTZ晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
RUBYQUARTZ晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,进口晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
