Quarztechnik晶振,贴片晶振,QTTC3晶振

频率:32.768KHZ

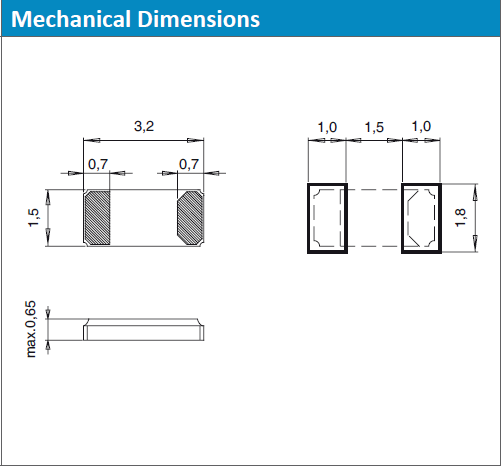

尺寸:3.2*1.5mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
订购热线:0755-29952551
QQ咨询 财富通

Quarztechnik晶振,石英晶振,QTTC3晶振,32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
        Quarztechnik晶振公司作为德国振荡石英晶体和振荡器制造商已有50多年的历史,我们生产各种产品 - 从通道晶体,振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用,如用于制造振荡器和压力,温度和质量敏感传感器元件的精密晶体。除标准振荡器外,我们还生产TCXO晶振和VCTCXO。
         石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.QTTC3晶振,32.768贴片晶体,3215mm手机晶振

Quarztechnik晶振

单位

QTTC3晶振参数

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55 to +125°C

裸存

工作温度

T_use

- 40 to + 85°C

标准温度

激励功率

DL

1μW max.

推荐:1μW ~ 100μW

频率公差

f_— l

±20ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.longhusz.com/

频率温度特征

f_tem

-0.034 ± 0.008ppm/D ºC²

超出标准的规格请联系我们.

负载电容

CL

6pF, 7pF, 9pF, 12.5pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C ~ +125°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

QTTC3晶振,32.768贴片晶体,3215mm手机晶振

存储事项
         (1) 在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).
         (2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.QTTC3晶振,32.768贴片晶体,3215mm手机晶振
耐焊性
         加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
卤化合物
          请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.Quarztechnik晶振,石英晶振,QTTC3晶振

 Quarztechnik晶振本于‘善尽企业责任、降低耐冲击性能无源晶振对环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨产品安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.QTTC3晶振,32.768贴片晶体,3215mm手机晶振
       Quarztechnik晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色计时音叉表晶产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证.
       Quarztechnik晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保3215贴片石英晶体工作场所安全、实施员工健康管理’一直是Quarztechnik晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.Quarztechnik晶振,石英晶振,QTTC3晶振
