频率：10 ~160MHz

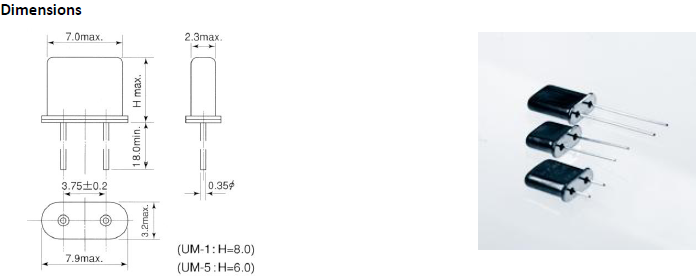

尺寸：7.9*3.2mm
Quarztechnik晶振,石英晶振,QTCC-UM5晶振，引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/U石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
Quarztechnik晶振公司作为德国振荡石英晶体和振荡器制造商已有50多年的历史，我们生产各种产品 - 从通道晶体，振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的SMD晶振产品应用于所有类型的无线电应用，如用于制造振荡器和压力，温度和质量敏感传感器元件的精密晶体。除标准振荡器外，我们还生产TCXO和VCTCXO。
晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.QTCC-UM5晶振,49U型插件晶振,大体积两脚DIP晶振
|
Quarztechnik晶振 |
单位 |
QTCC-UM5晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
10 ~160MHz |
标准频率 |
|
储存温度 |
T_stg |
-55 to +125°C |
裸存 |
|
工作温度 |
T_use |
- 40 to + 105°C |
标准温度 |
|
激励功率 |
DL |
0.1mW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
± 10 to ± 100 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
± 15 ~ ± 50 ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10 – 50pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
激励功率
在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).QTCC-UM5晶振,49U型插件晶振,大体积两脚DIP晶振
负载电容
振荡电路中负载电容的不同,可能导致石英晶振振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
晶体振荡器和实时时钟模块
所有石英晶体振荡器和实时时钟模块都以IC形式提供.Quarztechnik晶振,石英晶振,QTCC-UM5晶振
Quarztechnik晶振本于‘善尽企业责任、降低大型插件石英晶振对环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨产品安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.
Quarztechnik晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色两脚插件晶振产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.Quarztechnik晶振,石英晶振,QTCC-UM5晶振
以最小化使用危险材料、能源和其它资源为目的进行公司49U插件石英晶体产品及服务的安全生产和使用,并确保回收利用.以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露.持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为.不断进行持续改进的实践.QTCC-UM5晶振,49U型插件晶振,大体积两脚DIP晶振
