频率：8.000 to 160.000MHz

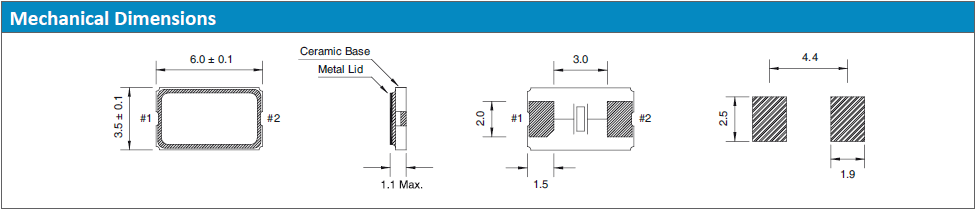

尺寸：6.0*3.5mm
Quarztechnik晶振,贴片晶振,QTC6B晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.
我们是德国领先的石英晶体制造商之一。我们的优势在于我们能够在极短时间内将客户的具体要求变为现实。我们广泛的恒温晶振产品范围使我们能够处理石英技术的许多方面，为客户提供物有所值的价格和稳定的价格。您也可以从我们训练有素的团队的专业知识和专家的专业知识中受益。
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.QTC6B晶振,两脚贴装型谐振器,6035二脚无源晶振
|
Quarztechnik晶振 |
单位 |
QTC6B晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8.000 to 160.000MHz |
标准频率 |
|
储存温度 |
T_stg |
-55 to +125°C |
裸存 |
|
工作温度 |
T_use |
-40 to +85°C |
标准温度 |
|
激励功率 |
DL |
500μW max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10 to ±30ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
± 15 ~ ± 50 ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10 to 32pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.
每个封装类型的注意事项
(1)陶瓷包装产品与SON产品
在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.QTC6B晶振,两脚贴装型谐振器,6035二脚无源晶振
陶瓷包装产品
(2)陶瓷封装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.Quarztechnik晶振,贴片晶振,QTC6B晶振
地域社会环境保全活动及生物多样性保全活动的参加,环境搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调.这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定二脚金属表面SMD晶振环境目的和目标,确实是落实,对其进行重新评估,努力持续改善. Quarztechnik晶振,贴片晶振,QTC6B晶振
Quarztechnik晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,生产新贴片无源石英晶振产品,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意. QTC6B晶振,两脚贴装型谐振器,6035二脚无源晶振
严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,提高6035两脚贴片晶振生产效率,预先采取安全措施,消除或降低危险,优先选用安全系数高的材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康.
