频率：12.000 to 52.000MHz

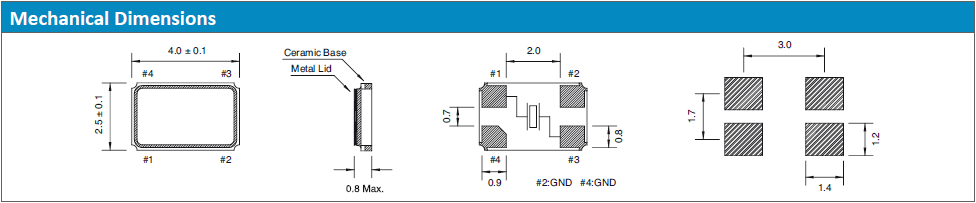

尺寸：4.0*2.5mm
Quarztechnik晶振,贴片晶振,QTC4A晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
Quarztechnik晶振公司作为德国石英晶体谐振器和振荡器制造商已有50多年的历史，我们生产各种产品 - 从通道晶体，振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用，如用于制造振荡器和压力，温度和质量敏感传感器元件的精密晶体。除标准振荡器外，我们还生产TCXO和VCTCXO。
石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.QTC4A晶振,4025无源贴片晶振,4P石英晶体谐振器
|
Quarztechnik晶振 |
单位 |
QTC4A晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12.000 to 52.000MHz |
标准频率 |
|
储存温度 |
T_stg |
-55 to +125°C |
裸存 |
|
工作温度 |
T_use |
-40 to +85°C |
标准温度 |
|
激励功率 |
DL |
100μW max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10 to ±30ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
± 15 ~ ± 50 ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10 to 32pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.QTC4A晶振,4025无源贴片晶振,4P石英晶体谐振器
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.Quarztechnik晶振,贴片晶振,QTC4A晶振
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
Quarztechnik晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,生产新绿色环保型4025晶振产品,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意.
严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,提高四脚焊接SMD晶振生产效率,预先采取安全措施,消除或降低危险,优先选用安全系数高的材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康. Quarztechnik晶振,贴片晶振,QTC4A晶振
重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强4025晶振污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.QTC4A晶振,4025无源贴片晶振,4P石英晶体谐振器
