频率：3.200 to 70.000MHz

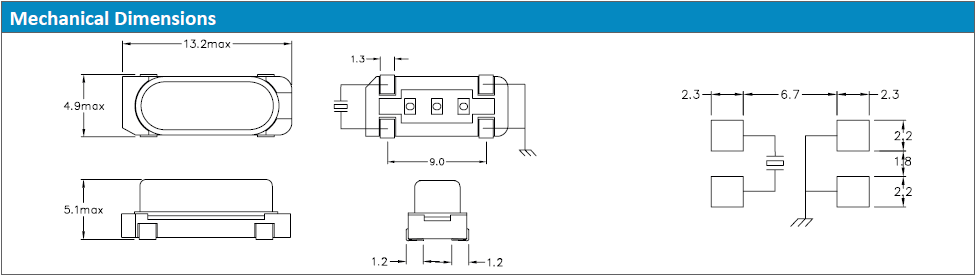

尺寸：12.3*4.9mm
Quarztechnik晶振,贴片晶振,QTC4晶振,普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
Quarztechnik晶振公司作为德国振荡石英晶体和振荡器制造商已有50多年的历史，我们生产各种产品 - 从通道晶体，振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用，如用于制造振荡器和压力，温度和质量敏感传感器元件的精密晶体。除标准振荡器外，我们还生产TCXO和VCTCXO。
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——SMD晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.QTC4晶振,4脚插件谐振器,49S型贴片晶体
|
Quarztechnik晶振 |
单位 |
QTC4晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
3.200 to 70.000MHz |
标准频率 |
|
储存温度 |
T_stg |
-55 to +125°C |
裸存 |
|
工作温度 |
T_use |
-40 to +85°C |
标准温度 |
|
激励功率 |
DL |
1.0mW max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10 to ±30ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
± 15 ~ ± 50 ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10 to 32pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
辐射
晶振产品暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.Quarztechnik晶振,贴片晶振,QTC4晶振
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.QTC4晶振,4脚插件谐振器,49S型贴片晶体
Quarztechnik晶振公司环保环境与发展对策:实行可持续发展战略.采取有效措施,防治普通SMD封装晶振工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.Quarztechnik晶振,贴片晶振,QTC4晶振
Quarztechnik晶振本于‘善尽企业责任、降低插件石英晶体环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨产品安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.
Quarztechnik晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色49S贴片晶振产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.QTC4晶振,4脚插件谐振器,49S型贴片晶体
