Quarztechnik晶振,贴片晶振,QTC20晶振

频率：20.000 to 52.000MHz

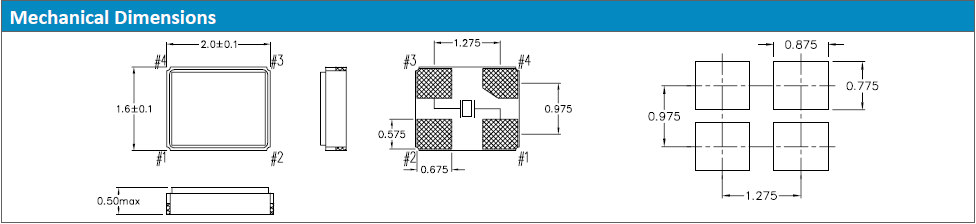

尺寸：2.0*1.6mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-29952551

Quarztechnik晶振,贴片晶振,QTC20晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
Quarztechnik晶振公司作为德国振荡石英晶体和振荡器制造商已有50多年的历史，我们生产各种产品 - 从通道晶体，振荡石英晶体和石英晶体振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用，如用于制造振荡器和压力，温度和质量敏感传感器元件的精密晶体。除标准振荡器外，我们还生产TCXO和VCTCXO。
贴片晶振晶片边缘处理技术:SMD晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.QTC20晶振,网络终端晶振,2016尺寸封装贴片晶体

Quarztechnik晶振	单位	QTC20晶振参数	石英晶振基本条件
标准频率	f_nom	20.000 to 52.000MHz	标准频率
储存温度	T_stg	-40 to +85°C	裸存
工作温度	T_use	-40 to +85°C	标准温度
激励功率	DL	50μW max	推荐:1μW ～ 100μW
频率公差	f_— l	±10 to ±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	± 15 ~ ± 50 ppm	超出标准的规格请联系我们.
负载电容	CL	7 to 32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +125°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

QTC20晶振,网络终端晶振,2016尺寸封装贴片晶体

辐射
晶振产品暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.Quarztechnik晶振,贴片晶振,QTC20晶振
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.QTC20晶振,网络终端晶振,2016尺寸封装贴片晶体
晶体谐振器
如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.
晶体振荡器
晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以最短距离连接.关于个别机型请确认宣传册、规格书.

地域社会环境保全活动及生物多样性保全活动的参加,环境搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调.这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定超小体型2016谐振器环境目的和目标,确实是落实,对其进行重新评估,努力持续改善. Quarztechnik晶振,贴片晶振,QTC20晶振
Quarztechnik晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,生产新SMD谐振器产品,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意.
Quarztechnik晶振公司环保环境与发展对策:实行可持续发展战略.采取有效措施,防治2016石英贴片晶振工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.QTC20晶振,网络终端晶振,2016尺寸封装贴片晶体
