瑞萨贴片振荡器-XUH535012.000000X-6G蓝牙模块晶振

频率：12MHZ

尺寸：5.0x3.2mm

瑞萨贴片振荡器-XUH535012.000000X-6G蓝牙模块晶振，尺寸5.0x3.2mm，频率12MHZ，输出逻辑HCMOS，电压3.3V，六脚贴片晶振，有源晶体振荡器，有源贴片晶振，OSC振荡器，XO时钟晶体振荡器，OSC贴片晶振，SMD振荡器，低相噪有源晶振，无线应用有源晶振，娱乐设备有源晶振，消费电子有源晶振，蓝牙音响有源晶振，网络设备有源晶振，测试测量有源晶振，仪器设备有源晶振，可视化智能家居有源晶振，高性能有源晶振，低电压有源晶振，低损耗有源晶振，低相位有源振荡器，低功耗有源晶振，具有低相位低电压的特点。

该有源晶振适用于范围十分广泛，比较适合用于娱乐设备，消费电子，蓝牙音响，网络设备，测试测量，仪器设备，可视化智能家居等领域。瑞萨贴片振荡器-XUH535012.000000X-6G蓝牙模块晶振.

订购热线：0755-29952551

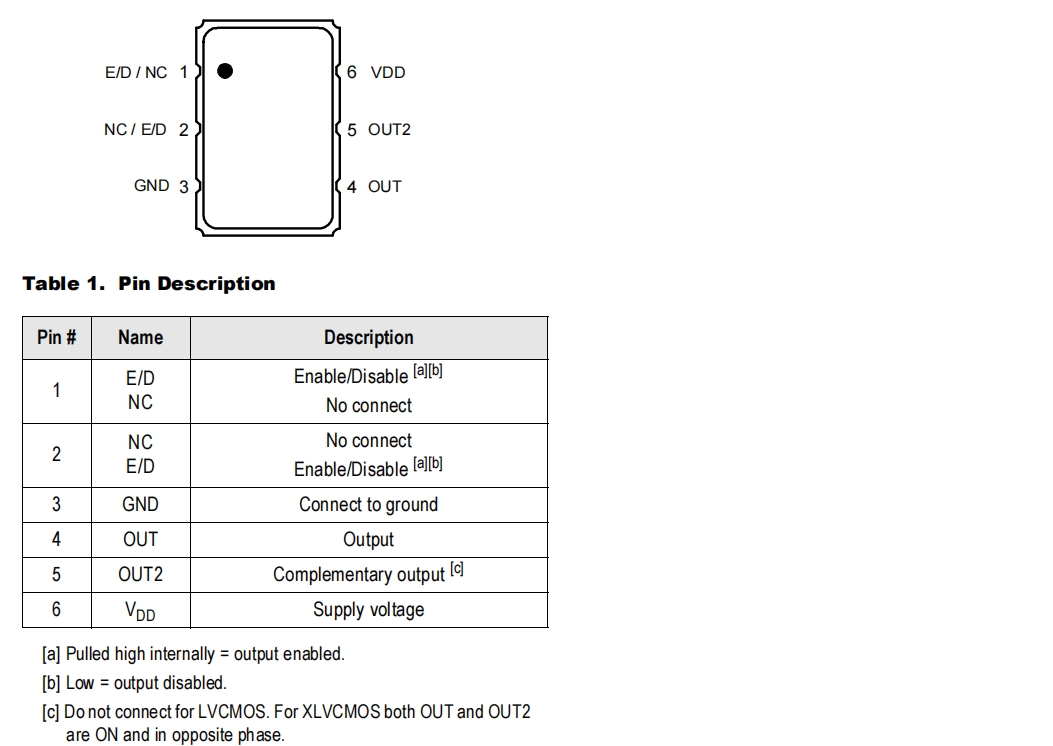

LH-1

LH-2

瑞萨贴片振荡器-XUH535012.000000X-6G蓝牙模块晶振 参数表

IDD

Current Consumption

LVDS

0.016MHz to 400MHz.

400.000+MHz to 1.5GHz.

122

LVPECL

0.016MHz to 212.5MHz.

115

212.5+MHz to 400MHz.

128

400+MHz to 670MHz.

142

HCSL

0.016MHz to 670MHz.

145

LVCMOS

0.016MHz to 62.5MHz.

62.5+MHz to 167MHz.

108

Symbol	Parameter	Output Type	Conditions	Minimum	Typical	Maximum	Units
IDD	Current Consumption	LVDS	0.016MHz to 400MHz.			90	mA
			400.000+MHz to 1.35GHz.			103
		LVPECL	0.016MHz to 156.25MHz.			102
			156.25+MHz to 400MHz.			112
			400+MHz to 670MHz.			118
		HCSL	0.016MHz to 400MHz.			102
			400.000+MHz to 670MHz.			112
		LVCMOS	0.016MHz to 62.5MHz.			80
			62.5+MHz to 125MHz.			85
			125+MHz to 167MHz.			92

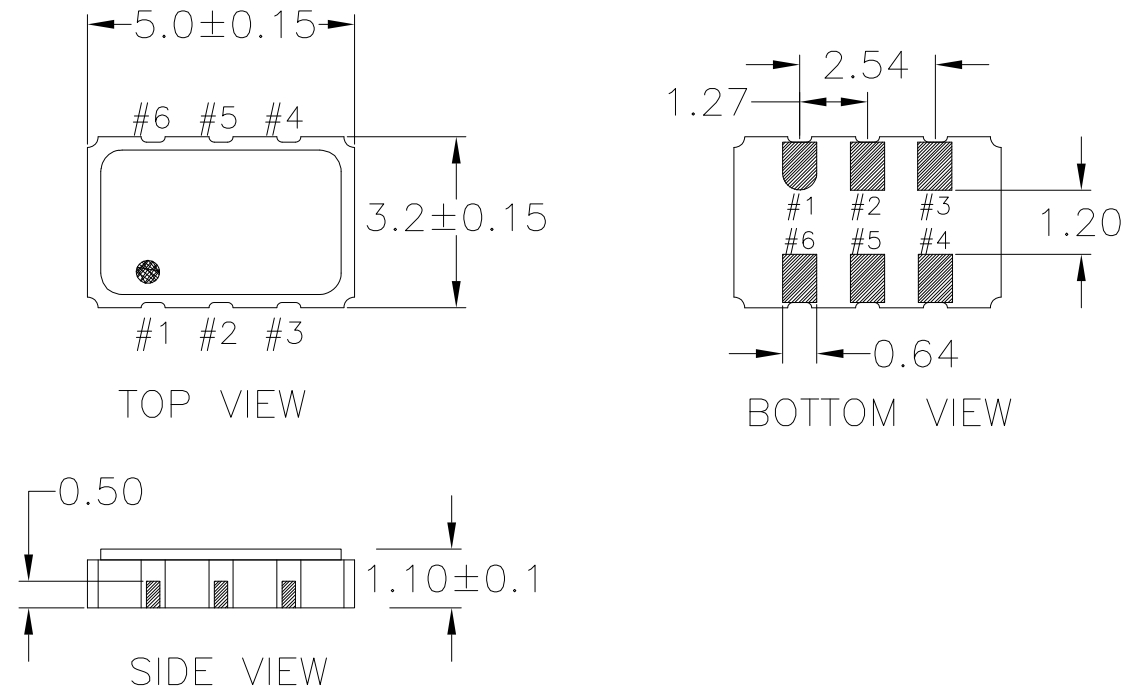

瑞萨贴片振荡器-XUH535012.000000X-6G蓝牙模块晶振 尺寸图

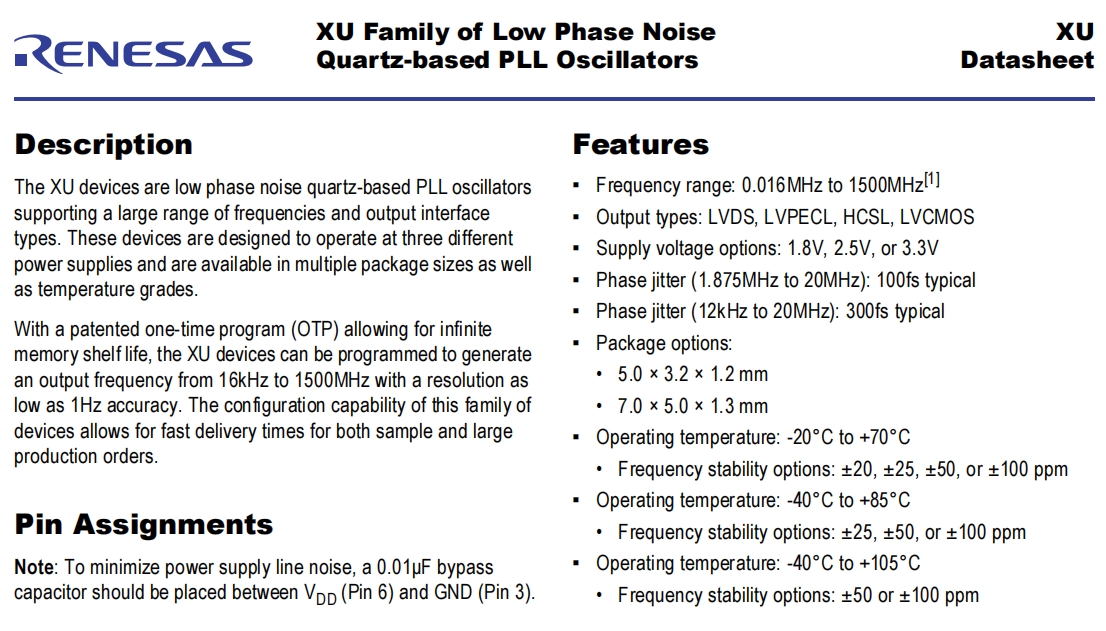

有源振荡器产品特性：

频率范围：0.016MHz至1500MHz[1]

输出类型：LVDS、LVPECL、HCSL、LVCMOS

电源电压选项：1.8V、2.5V或3.3V

相位抖动（1.875MHz至20MHz）：典型100fs

相位抖动（12kHz至20MHz）：典型300fs

程序包选项：

5.0×3.2×1.2毫米

7.0×5.0×1.3毫米

工作温度：-20°C至+70°C

频率稳定性选项：±20、±25、±50或±100ppm

工作温度：-40°C至+85°C

频率稳定性选项：±25、±50或±100ppm

工作温度：-40°C至+105°C

频率稳定性选项：±50或±100ppm
