频率：698.8063 MHz
尺寸：7.0x5.0mm
路由器应用晶振,XLQ735698.806300X,瑞萨LVPECL差分振荡器，进口晶振，Renesas瑞萨电子晶振，XL系列晶振，编码为：XLQ735698.806300X，频率为：698.8063 MHz，小体积晶振尺寸：7.0x5.0mm封装，LVPECL输出差分晶体振荡器，3.3V电压，六脚贴片晶振，石英晶振，有源晶振，XO石英晶体振荡器，超精密晶体振荡器。XL系列设备具超小型，轻薄型，低抖动，低功耗，低相位噪声，低电压，低耗能，低电平，优异的环境性能。被广泛应用于：通讯设备，无线网络，蓝牙模块，物联网，机顶盒、光端机、安防设备、路由器，交换机、仪器仪表设备、汽车电子，光纤通信，10G以太网等应用。

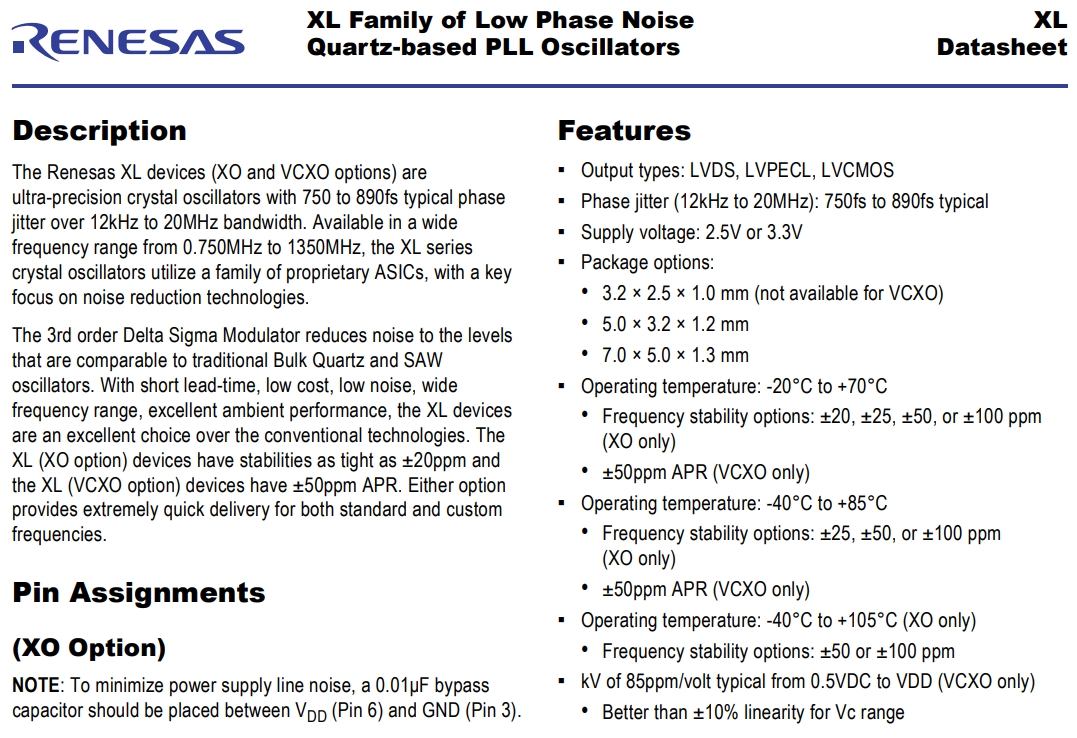

Renesas XL设备（XO和VCXO选项）是超精密的晶体振荡器，具有750到890fs的典型的超过12 kHz到20MHz带宽的相位抖动。XL系列晶体振荡器从0.750MHz到1350MHz到1350MHz，采用一系列专有的asic，重点关注降噪技术。
三阶西格玛调制器将噪声降低到可与传统的散装石英和锯纹波振荡器相媲美的水平。XL系列贴片晶振设备具有短、低成本、低噪声、频率范围广、优异的环境性能，是传统技术的优良选择。XL（XO选项）设备的稳定性紧密为±20ppm，而XL（VCXO选项）设备的±为50ppmAPR。任何一种选项都可以为标准频率和自定义频率提供非常快速的交付。
路由器应用晶振,XLQ735698.806300X,瑞萨LVPECL差分振荡器,参数表
| Parameter | Symbol | Condition | Min | Typ | Max | Units | ||||||||||||||||||||
| Output Frequency Range | FOUTR |
|
698.8063 |
|
MHz | |||||||||||||||||||||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | ||||||||||||||||||||||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | |||||||||||||||||||||||
| Aging (1st year) | Ta = 25°C | 3 | ||||||||||||||||||||||||
| Aging (10 years) | Ta = 25°C | 10 | ||||||||||||||||||||||||
| Output Load | TO VDD - 2.0V | 50 | Ohms | |||||||||||||||||||||||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | ||||||||||||||||||||||
| Output Rise Time | 20% to 80% VPP | 400 | ps | |||||||||||||||||||||||
| Output Fall Time | 80% to 20% VPP | 400 | ps | |||||||||||||||||||||||
| Output Clock Duty Cycle | TDTCY | 50%VP-P | 45 | 55 | % | |||||||||||||||||||||
| Output Enable/ Disable Time | TOE | 100 | ns | |||||||||||||||||||||||
| Period Jitter, RMS | J PER | Frequency = 156.25MHz | 5.80 | ps | ||||||||||||||||||||||
| Random Jitter | RJ |
Frequency = 156.25MHz Per MJSQ spec (Methodologies for Jitter and Signal Quality specifications) |
1.29 | ps | ||||||||||||||||||||||
| Deterministic Jitter | DJ | 9.3 | ps | |||||||||||||||||||||||
| Total Jitter | TJ | 27.7 | ps | |||||||||||||||||||||||
| Phase Jitter (12kHz – 20MHz) | φJITTER | Common Frequencies | 860 | fs | ||||||||||||||||||||||
|
Phase Noise Performance Frequency = 156.25MHz |
φNOISE | 100Hz of Carrier | -80 | dBc/Hz | ||||||||||||||||||||||
| 1kHz of Carrier | -115 | dBc/Hz | ||||||||||||||||||||||||
| 10kHz of Carrier | -117 | dBc/Hz | ||||||||||||||||||||||||
| 100kHz of Carrier | -121 | dBc/Hz | ||||||||||||||||||||||||
| 1MHz of Carrier | -142 | dBc/Hz | ||||||||||||||||||||||||
| 10MHz of Carrier | -150 | dBc/Hz | ||||||||||||||||||||||||
| Output Frequency (Common) | F OUT | 100MHz, 106.25MHz, 1258MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212.5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz,(Contact IDT for additional frequencies) | ||||||||||||||||||||||||

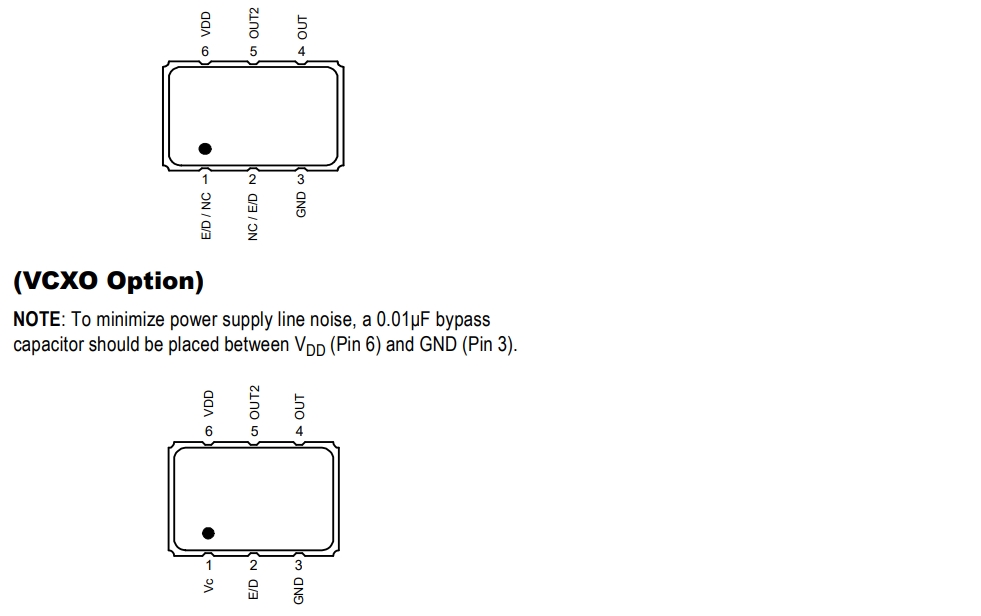

路由器应用晶振,XLQ735698.806300X,瑞萨LVPECL差分振荡器,尺寸图
路由器应用晶振,XLQ735698.806300X,瑞萨LVPECL差分振荡器
产品特性：
输出类型：LVDS、LVPECL、LVCMOS
相位抖动（12kHz至20MHz）：典型750fs至890fs
电源电压：2.5V或3.3V
程序包选项：
3.2×2.5×1.0 mm（不适用于VCXO）
5.0×3.2×1.2mm
7.0×5.0×1.3mm进口有源晶振
工作温度：-20°C至+70°C
频率稳定性选项：±20、±25、±50或±100ppm（仅限XO）
±50ppm APR（仅限VCXO）
工作温度：-40°C至+85°C
频率稳定性选项：±25、±50或±100ppm（仅限XO）
±50ppm APR（仅限VCXO）
工作温度：-40°C至+105°C（仅限XO）
频率稳定性选项：±50或±100ppm
从0.5VDC到VDD（仅限VCXO）的85ppm/V的kV
Vc范围的线性度优于±10%
| 编码 | 石英晶振 | 描述 | 系列 | 频率 | 输出 | 电压 |
| XLM535026.000000I | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLM535026.000000I8 | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLJ735033.000000I | Renesas晶振 | XTAL OSC XO 33.0000MHZ LVCMOS | XLJ | 33 MHz | LVCMOS | 3.3V |
| XLJ725033.000000I | Renesas晶振 | XTAL OSC XO 33.0000MHZ LVCMOS | XLJ | 33 MHz | LVCMOS | 2.5V |
| XLJ525110.000000I | Renesas晶振 | XTAL OSC XO 110.0000MHZ LVCMOS | XLJ | 110 MHz | LVCMOS | 2.5V |
| XLM536026.000000X | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLQ336100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XLQ | 100 MHz | LVPECL | 3.3V |
| XLQ336025.000000I | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVPECL | XLQ | 25 MHz | LVPECL | 3.3V |
| XLM536026.000000I | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLQ725148.500000I | Renesas晶振 | XTAL OSC XO 148.5000MHZ LVPECL | XLQ | 148.5 MHz | LVPECL | 2.5V |
| XLM536026.000000I8 | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLQ725148.500000I8 | Renesas晶振 | XTAL OSC XO 148.5000MHZ LVPECL | XLQ | 148.5 MHz | LVPECL | 2.5V |
| XLM730054.000000X | Renesas晶振 | XTAL OSC XO 54.0000MHZ LVDS SMD | XLM | 54 MHz | LVDS | 3.3V |
| XLM535156.250000I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVDS SMD | XLM | 156.25 MHz | LVDS | 3.3V |
| XLM535025.000000X | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVDS SMD | XLM | 25 MHz | LVDS | 3.3V |
| XLM535026.000000X | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLM336027.000000X | Renesas晶振 | XTAL OSC XO 27.0000MHZ LVDS SMD | XLM | 27 MHz | LVDS | 3.3V |
| XLM336070.656000X | Renesas晶振 | XTAL OSC XO 70.6560MHZ LVDS SMD | XLM | 70.656 MHz | LVDS | 3.3V |
| XLQ735168.000000X | Renesas晶振 | XTAL OSC XO 168.0000MHZ LVPECL | XLQ | 168 MHz | LVPECL | 3.3V |
| XLM326010.000000X | Renesas晶振 | XTAL OSC XO 10.0000MHZ LVDS SMD | XLM | 10 MHz | LVDS | 2.5V |
| XLM536080.000000X | Renesas晶振 | XTAL OSC XO 80.0000MHZ LVDS SMD | XLM | 80 MHz | LVDS | 3.3V |
| XLM536072.000000X | Renesas晶振 | XTAL OSC XO 72.0000MHZ LVDS SMD | XLM | 72 MHz | LVDS | 3.3V |
| XLQ735156.250000X | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XLQ | 156.25 MHz | LVPECL | 3.3V |
| XLQ735200.000000X | Renesas晶振 | XTAL OSC XO 200.0000MHZ LVPECL | XLQ | 200 MHz | LVPECL | 3.3V |
| XLM326100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVDS SMD | XLM | 100 MHz | LVDS | 2.5V |
| XLM525100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVDS SMD | XLM | 100 MHz | LVDS | 2.5V |
| XLQ735100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XLQ | 100 MHz | LVPECL | 3.3V |
| XLM535099.000000I | 进口晶振 | XTAL OSC XO 99.0000MHZ LVDS SMD | XLM | 99 MHz | LVDS | 3.3V |
| XLQ320125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVPECL | XLQ | 125 MHz | LVPECL | 2.5V |
| XLQ735025.000000I | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVPECL | XLQ | 25 MHz | LVPECL | 3.3V |
| XLQ335015.520000I | Renesas晶振 | XTAL OSC XO 15.5200MHZ LVPECL | XLQ | 15.52 MHz | LVPECL | 3.3V |
| XLM335022.579200I | Renesas晶振 | XTAL OSC XO 22.5792MHZ LVDS SMD | XLM | 22.5792 MHz | LVDS | 3.3V |
| XLM320032.000000I | Renesas晶振 | XTAL OSC XO 32.0000MHZ LVDS SMD | XLM | 32 MHz | LVDS | 2.5V |
| XLM730125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVDS SMD | XLM | 125 MHz | LVDS | 3.3V |
| XLQ735000.775000I | Renesas晶振 | XTAL OSC XO 775.0000KHZ LVPECL | XLQ | 775 kHz | LVPECL | 3.3V |
| XLM735098.304000I | Renesas晶振 | XTAL OSC XO 98.3040MHZ LVDS SMD | XLM | 98.304 MHz | LVDS | 3.3V |
| XLM735122.880000I | Renesas晶振 | XTAL OSC XO 122.8800MHZ LVDS SMD | XLM | 122.88 MHz | LVDS | 3.3V |
| XLM535072.000000X | Renesas晶振 | XTAL OSC XO 72.0000MHZ LVDS SMD | XLM | 72 MHz | LVDS | 3.3V |
| XLM335025.000000I | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVDS SMD | XLM | 25 MHz | LVDS | 3.3V |
| XLJ535054.000000I | Renesas晶振 | XTAL OSC XO 54.0000MHZ LVCMOS | XLJ | 54 MHz | LVCMOS | 3.3V |
| XLJ536027.000000X | Renesas晶振 | XTAL OSC XO 27.0000MHZ LVCMOS | XLJ | 27 MHz | LVCMOS | 3.3V |
| XLM736622.080000I | Renesas晶振 | XTAL OSC XO 622.0800MHZ LVDS SMD | XLM | 622.08 MHz | LVDS | 3.3V |
| XLM520065.010000I | Renesas晶振 | XTAL OSC XO 65.0100MHZ LVDS SMD | XLM | 65.01 MHz | LVDS | 2.5V |
| XLM525072.000000X | Renesas晶振 | XTAL OSC XO 72.0000MHZ LVDS SMD | XLM | 72 MHz | LVDS | 2.5V |
| XLM530072.000000X | Renesas晶振 | XTAL OSC XO 72.0000MHZ LVDS SMD | XLM | 72 MHz | LVDS | 3.3V |
| XLM735066.000000X | Renesas晶振 | XTAL OSC XO 66.0000MHZ LVDS SMD | XLM | 66 MHz | LVDS | 3.3V |
| XLQ330A90.000000I | Renesas晶振 | XTAL OSC XO 1.0900GHZ LVPECL SMD | XLQ | 1.09 GHz | LVPECL | 3.3V |
| XLM73V100.000000X | Renesas晶振 | XTAL OSC VCXO 100.0000MHZ LVDS | XLM | 100 MHz | LVDS | 3.3V |
| XLQ735775.000000I | Renesas晶振 | XTAL OSC XO 775.0000MHZ LVPECL | XLQ | 775 MHz | LVPECL | 3.3V |
| XLQ725328.125000I | Renesas晶振 | XTAL OSC XO 328.1250MHZ LVPECL | XLQ | 328.125 MHz | LVPECL | 2.5V |
| XLJ726150.000000I | Renesas晶振 | XTAL OSC XO 150.0000MHZ LVCMOS | XLJ | 150 MHz | LVCMOS | 2.5V |
| XLQ73V100.000000X | Renesas晶振 | XTAL OSC VCXO 100.0000MHZ LVPECL | XLQ | 100 MHz | LVPECL | 3.3V |
| XLM726266.666000I | Renesas晶振 | XTAL OSC XO 266.6660MHZ LVDS SMD | XLM | 266.666 MHz | LVDS | 2.5V |
| XLQ736A00.000000I | Renesas晶振 | XTAL OSC XO 1.0000GHZ LVPECL SMD | XLQ | 1 GHz | LVPECL | 3.3V |
| XLM538098.304000X | Renesas晶振 | XTAL OSC XO 98.3040MHZ LVDS SMD | XLM | 98.304 MHz | LVDS | 3.3V |
| XLM336027.000000I | Renesas晶振 | XTAL OSC XO 27.0000MHZ LVDS SMD | XLM | 27 MHz | LVDS | 3.3V |
| XLM736106.250000I | Renesas晶振 | XTAL OSC XO 106.2500MHZ LVDS SMD | XLM | 106.25 MHz | LVDS | 3.3V |
| XLM526125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVDS SMD | XLM | 125 MHz | LVDS | 2.5V |
| XLJ328033.330000X | Renesas晶振 | XTAL OSC XO 33.3300MHZ LVCMOS | XLJ | 33.33 MHz | LVCMOS | 2.5V |
| XLQ735768.000000I | Renesas晶振 | XTAL OSC XO 768.0000MHZ LVPECL | XLQ | 768 MHz | LVPECL | 3.3V |
| XLM336019.200000I | Renesas晶振 | XTAL OSC XO 19.2000MHZ LVDS SMD | XLM | 19.2 MHz | LVDS | 3.3V |
| XLQ735698.806300X | Renesas晶振 | XTAL OSC XO 698.8063MHZ LVPECL | XLQ | 698.8063 MHz | LVPECL | 3.3V |
| XLQ735156.250000I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XLQ | 156.25 MHz | LVPECL | 3.3V |
| XLM336016.777216I | Renesas晶振 | XTAL OSC XO 16.777216MHZ LVDS | XLM | 16.777216 MHz | LVDS | 3.3V |
| XLM736296.703300I | Renesas晶振 | XTAL OSC XO 296.7033MHZ LVDS SMD | XLM | 296.7033 MHz | LVDS | 3.3V |
| XLM525200.000000I | Renesas晶振 | XTAL OSC XO 200.0000MHZ LVDS SMD | XLM | 200 MHz | LVDS | 2.5V |
