频率：10~40MHZ
尺寸：5.0*3.2mm
EPSON晶振,温补晶振,TG5032CBN晶振,X1G0045710085晶振,石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。
温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM-2.0 PPM,工作温度范围:-30度至85度,电源电压:1.8V-3.3V之间可供选择,产品本身具有温度电压控制功能,世界上较薄的贴片晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较有品质的数码通讯产品领域,全球导航定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
精工爱普生株式会社（总经理:碓井 稔,以下简称为“爱普生”）在2008年正式和深圳市金洛鑫电子有限公司签订在中国区域深圳总代理签订合作协议,在同年期间苏州爱普生水晶宣布将高端的石英晶体振荡器生产重心转移到中国苏州爱普生工厂生产,并且成立研发中心.因为智能手机,以及GPS卫星导航的普及,有源晶振得到迅速的发展,并且从早期5X7mm的体积演变到今天2520mm体积的温补晶振,压控晶振,以下是有源石英晶体振荡器部分产品型号,爱普生料号等.
|

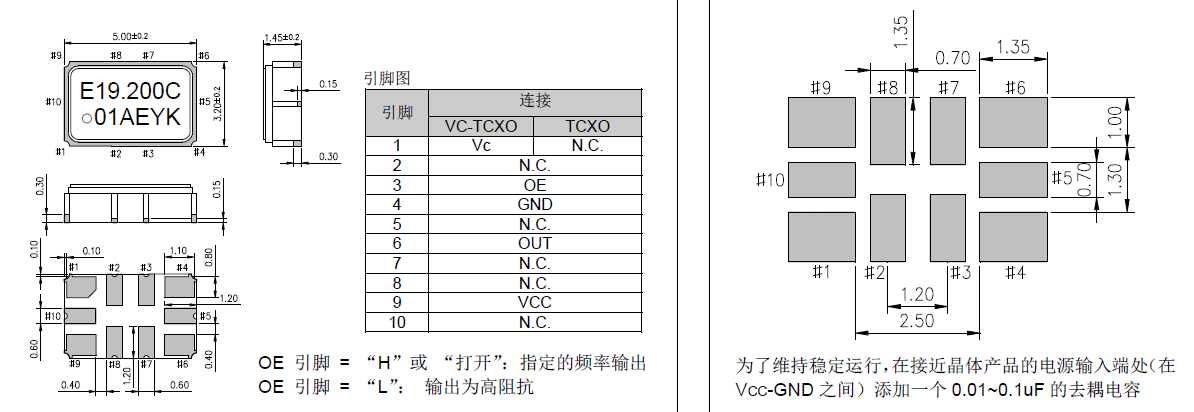

型号 |
TG5032CBN晶振 |
|
|
输出频率范围 |
10~40MHZ |
|
|
电源电压范围 |
2.7~5.5V |
|
|
电源电压（Vcc） |
+3.3V |
|
|
消耗电流 |
+90mA max. |
|
|
驱动输出 |
CMOS |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//15pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
温度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
电源电压特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
负载变化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6 max./year |
|
|
频率控制 |
控制灵敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
频率控制极性 |
正极性 |
|
爱普生TCXO有源振荡器型号列表:
爱普生TCXO有源振荡器编码列表:
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG5032SAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
30.720000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
40.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CBN
24.576000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
Product Number
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
X1G0044410101
TG5032SAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044410102
TG5032SAN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044410103
TG5032SAN
30.720000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044410104
TG5032SAN
40.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0045710085
TG5032CBN
24.576000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710086
TG5032CBN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710088
TG5032CBN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710091
TG5032CBN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710092
TG5032CBN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存贴片石英晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。EPSON晶振,温补晶振,TG5032CBN晶振,X1G0045710085晶振
机械振动的影响:当进口温补晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于有源晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省有源进口晶体振荡器资源和能源,积极保护厂区和周围地区的环境,在本公司,,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.EPSON晶振,温补晶振,TG5032CBN晶振,X1G0045710085晶振
爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进进口5032振荡器的目标和指标. 环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.
加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）,,石英晶振,有源晶振环保型原材料,减少5032mm行车记录仪晶振生产过程中的废弃物产生量,努力向相关方施加环境影响. 我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.
