频率：2.5~50MHZ

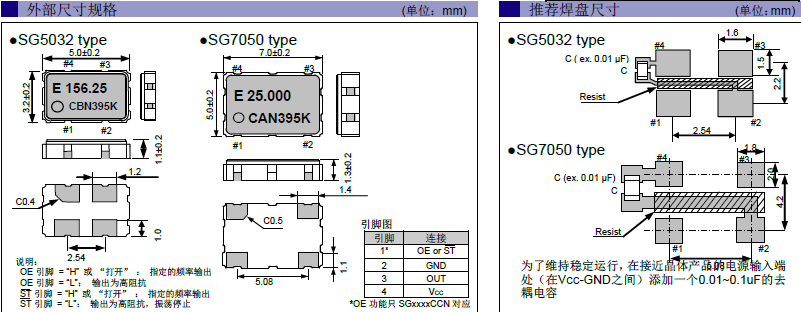

尺寸：7.0*5.0mm
EPSON晶振,有源晶振,SG7050CCN晶振,X1G0045010001晶振,石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。
小型贴片晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.
爱普生品牌系列千赫子的石英贴片晶振,目前占据了中国市场进口晶25％的份额,品牌质量,货期,品种,品质是广大用户有目共睹,从MC-146晶振最早期从MP4,MP3收音机模块启用开始,在到国内外各大知名品牌手机,最后应用到国内山寨手机市场,几乎占据80％的手机行业晶振类别,产品本身特点是体积小,耐高温,稳定性能高,排带包装,应用自动贴片方便.爱普生晶振小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
|
型号 |
SG7050CCN晶振 |
|
|
输出频率范围 |
2.5~50MHZ |
|
|
电源电压（Vcc） |
+4.5~5.5V |
|
|
消耗电流 |
+90mA max. |
|
|
驱动输出 |
CMOS |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//15pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
温度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
电源电压特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
负载变化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6 max./year |
|
|
频率控制 |
控制灵敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
频率控制极性 |
正极性 |
|
爱普生有源石英贴片振荡器型号列表:
爱普生有源石英贴片振荡器编码列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG7050CBN
120.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-25 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG7050CBN
120.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG7050CBN
100.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG7050CBN
85.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG7050CCN
4.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG7050CCN
16.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG7050CCN
48.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG7050CCN
11.059200 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0044910026
SG7050CBN
120.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-25 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044910027
SG7050CBN
120.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044910028
SG7050CBN
100.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044910029
SG7050CBN
85.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0045010001
SG7050CCN
4.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0045010003
SG7050CCN
16.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0045010004
SG7050CCN
48.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0045010005
SG7050CCN
11.059200 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
机械振动的影响:当石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。 爱普生晶振,有源晶振,SG7050CCN晶振,X1G0045010001晶振
晶振产品使用每种产品时,请在贴片石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
金属面晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
减少导航仪晶振污染,节能降耗——污染预防的承诺；依法治理——遵守现行适用的环境法律、法规和其他要求的承诺；“减少污染,节能降耗,建造美丽家园；依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.爱普生晶振,有源晶振,SG7050CCN晶振,X1G0045010001晶振
爱普生晶振环境影响的最小化：遵照社会的期望,改进我们的环境行为,我们将通过低消耗损耗型7050振荡器有效利用森林、能源以及其它资源,减少形式的废物来实现这一承诺.爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
爱普生晶振集团所生产的压电石英晶体、MHZ系列振荡器,有源晶体,温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）完全符合ISO14001环境管理体系标准的要求,体现了一个适合、三个承诺和一个框架：建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响；持续改进——持续改进环境绩效和环境管理体系的承诺；
