频率：19.2~30.72MHZ
尺寸：5.0*3.2mm
EPSON晶振,温补晶振,TG5032SAN晶振,X1G0044310086晶振,石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。
智能手机进口晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等数码产品类别,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅工作的高温回流温度曲线要求.
爱普生品牌系列千赫子的5032晶振,目前占据了中国市场进口晶25％的份额,品牌质量,货期,品种,品质是广大用户有目共睹,从MC-146晶振最早期从MP4,MP3收音机模块启用开始,在到国内外各大知名品牌手机,最后应用到国内山寨手机市场,几乎占据80％的手机行业晶振类别,产品本身特点是体积小,耐高温,稳定性能高,排带包装,应用自动贴片方便.爱普生晶振小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
|

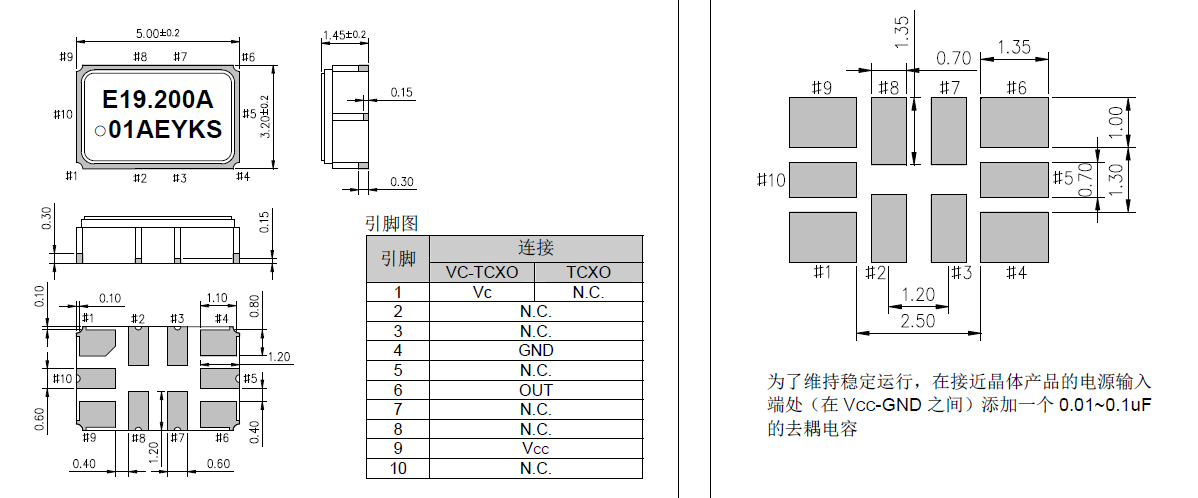

型号 |
TG5032SAN晶振 |
|
|
输出频率范围 |
10~40MHZ |
|
|
电源电压范围 |
2.7~5.5V |
|
|
电源电压（Vcc） |
+3.3V |
|
|
消耗电流 |
+90mA max. |
|
|
驱动输出 |
CMOS |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//15pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
温度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
电源电压特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
负载变化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6 max./year |
|
|
频率控制 |
控制灵敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
频率控制极性 |
正极性 |
|
爱普生TCXO有源振荡器型号列表:
爱普生TCXO有源振荡器编码列表:
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG5032CAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
30.720000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 6.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
40.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 6.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
25.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
Product Number
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
X1G0044310101
TG5032CAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044310102
TG5032CAN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044310103
TG5032CAN
30.720000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 6.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044310104
TG5032CAN
40.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 6.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044410086
TG5032SAN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044410088
TG5032SAN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044410093
TG5032SAN
25.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044410097
TG5032SAN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044410101
TG5032SAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044410102
TG5032SAN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
机械振动的影响:当进口石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。 EPSON晶振,温补晶振,TG5032SAN晶振,X1G0044310086晶振
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存贴片有源晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进5032兆赫兹振荡器的目标和指标. 环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.EPSON晶振,温补晶振,TG5032SAN晶振,X1G0044310086晶振
加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）,5032mm压电石英晶体,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响. 我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.
爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司,高性能输出晶振,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.
