频率：80~170MHZ

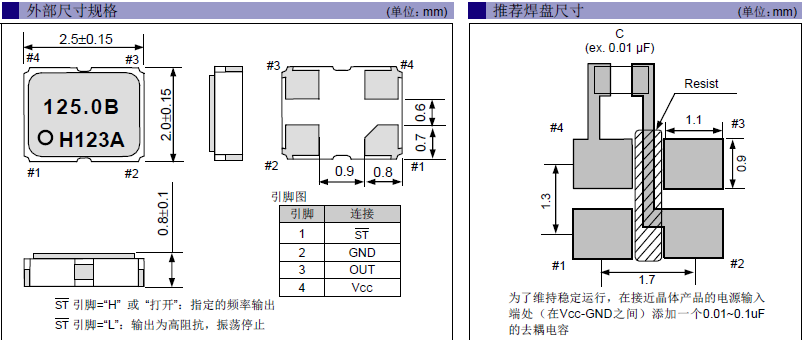

尺寸：2.5*2.0mm
EPSON晶振,有源晶振,SG-210SDH晶振,X1G0039410001晶振,晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。
有源晶振,是只石英晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊盘（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
EPSON爱普生公司成立于1942年5月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业.爱普生集团通过富有创新和创造力的文化,提升企业价值,致力于为客户提供数码影像创新技术和解决方案.爱普生拓优科梦是一家专业从事晶体元件的厂商,爱普生拓优科梦（Epson — yocom）运用长年积累的培育人工贴片晶振以及以加工为代表的、实现精微化、高精度、高品质的综合技术,提出“3D战略”究极应用石英特性而制造的三大元器件:定时元器件、传感元器件、光学元器件,并创出将其复合而成的模块,为成为不可缺少的企业而迈进至今.
|
型号 |
SG-210SDH晶振 |
|
|
输出频率范围 |
80~170MHZ |
|
|
电源电压（Vcc） |
+2.5V |
|
|
消耗电流 |
+90mA max. |
|
|
驱动输出 |
CMOS |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//15pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
温度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
电源电压特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
负载变化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6 max./year |
|
|
频率控制 |
控制灵敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
频率控制极性 |
正极性 |
|
爱普生有源石英贴片振荡器型号列表:
爱普生有源石英贴片振荡器编码列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-210SCH
125.006250 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG-210SCH
114.285000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 9.0 mA
+/-5ppm
45 to 55 %
SG-210SCH
133.333000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG-210SCH
133.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG-210SDH
100.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 7.0 mA
+/-5ppm
45 to 55 %
SG-210SDH
125.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 9.0 mA
+/-5ppm
45 to 55 %
SG-210SDH
100.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-100 ppm
≤ 7.0 mA
+/-5ppm
45 to 55 %
SG-210SDH
133.333000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 9.0 mA
+/-5ppm
45 to 55 %
SG-210SDH
125.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 9.0 mA
+/-5ppm
45 to 55 %
|
Model | Frequency | LxWxH |
|
|
|
I [Max] | 25°C Aging | Aging2 | Symmetry | ||||||||||||||||||||||||||||||||||||||||
| X1G0039310039 | SG-210SCH | 125.006250 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 11.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039310042 | SG-210SCH | 114.285000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039310043 | SG-210SCH | 133.333000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 11.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039310044 | SG-210SCH | 133.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 11.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039410001 | SG-210SDH | 100.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 7.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039410002 | SG-210SDH | 125.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -20 to 70 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039410003 | SG-210SDH | 100.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-100 ppm | ≤ 7.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039410004 | SG-210SDH | 133.333000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039410008 | SG-210SDH | 125.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % |
有源晶振的负载电容与阻抗:负载电容与阻抗OSC晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时，指定的值这可能会导致问题例如：失真的输出波形。特别是设置电抗，根据规范的负载阻抗。输出频率和输出电平，当测量输出频率或输出水平，晶体振荡器调整的输入阻抗，测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器，不同的负载阻抗的晶体振荡器，测量输出频率或输出水平高，阻抗阻抗测量可以忽略。爱普生晶振,有源晶振,SG-210SDH晶振,X1G0039410001晶振
机械处理:当有源晶振发生外置撞击时，任何贴片振荡器在遭到外部撞击时，或者产品不小心跌落时，强烈的外置撞击都将会导致晶振损坏，或者频率不稳定现象。不执行任何强烈的冲击石英晶体振荡器。如果一个强大的冲击已经给振荡器确保在使用前检查其特点。
电处理:将电源连接到进口晶振指定的终端，确定正确的极性这目录所示。注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振，假如损坏那将不会工作。此外如果外接电源电压高于晶振的规定电压值，就很可能会导致石英晶振产品损坏。所以外接电压很重要，一定要确保使用正确的额定电压的振荡，但如果电压低于额定的电压值部分产品将会不起振，或者起不到最佳精度。
加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）,2520小体积晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响. 我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.爱普生晶振,有源晶振,SG-210SDH晶振,X1G0039410001晶振
爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,进口石英晶振,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.
爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进四脚贴片晶振的目标和指标. 环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.
