频率：2.375~60MHZ

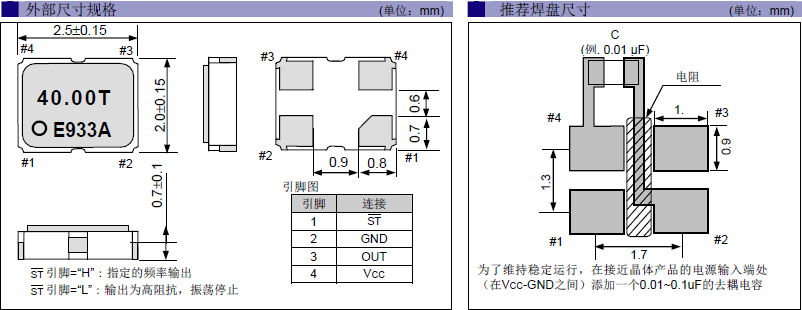

尺寸：2.5*2.0mm
EPSON晶振,有源晶振,SG-211SCE晶振,X1G0036210006晶振,注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。
小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
爱普生株式会社爱普生拓优科梦,（EPSON — YOCOM）1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产石英晶体,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.
|
型号 |
SG-211SCE晶振 |
|
|
输出频率范围 |
2.375~60MHZ |
|
|
电源电压（Vcc） |
+3.3V |
|
|
消耗电流 |
+90mA max. |
|
|
驱动输出 |
CMOS |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//15pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
温度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
电源电压特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
负载变化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6 max./year |
|
|
频率控制 |
控制灵敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
频率控制极性 |
正极性 |
|
爱普生有源石英贴片振荡器型号列表:
爱普生有源石英贴片振荡器编码列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-210SED
66.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
45 to 55 %
SG-210SED
74.250000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
45 to 55 %
SG-210SED
60.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
45 to 55 %
SG-210SED
72.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
45 to 55 %
SG-211SCE
12.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-20 to 70 °C
+/-20 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
SG-211SCE
54.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 6.0 mA
Included in Frequency tolerance First year
45 to 55 %
SG-211SCE
25.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-20 to 70 °C
+/-20 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
SG-211SCE
8.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-20 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0029410013
SG-210SED
66.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
45 to 55 %
X1G0029410014
SG-210SED
74.250000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
45 to 55 %
X1G0029410016
SG-210SED
60.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
45 to 55 %
X1G0029410018
SG-210SED
72.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
45 to 55 %
X1G0036210006
SG-211SCE
12.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-20 to 70 °C
+/-20 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0036210007
SG-211SCE
54.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 6.0 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0036210009
SG-211SCE
25.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-20 to 70 °C
+/-20 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0036210010
SG-211SCE
8.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-20 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
机械处理:当有源晶振发生外置撞击时，任何OSC振荡器在遭到外部撞击时，或者产品不小心跌落时，强烈的外置撞击都将会导致晶振损坏，或者频率不稳定现象。不执行任何强烈的冲击石英晶体振荡器。如果一个强大的冲击已经给振荡器确保在使用前检查其特点。爱普生晶振,有源晶振,SG-211SCE晶振,X1G0036210006晶振
电处理:将电源连接到有源晶振指定的终端，确定正确的极性这目录所示。注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振，假如损坏那将不会工作。此外如果外接电源电压高于晶振的规定电压值，就很可能会导致石英晶振产品损坏。所以外接电压很重要，一定要确保使用正确的额定电压的振荡，但如果电压低于额定的电压值部分产品将会不起振，或者起不到最佳精度。
有源晶振的负载电容与阻抗:负载电容与阻抗贴片晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时，指定的值这可能会导致问题例如：失真的输出波形。特别是设置电抗，根据规范的负载阻抗。输出频率和输出电平，当测量输出频率或输出水平，晶体振荡器调整的输入阻抗，测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器，不同的负载阻抗的晶体振荡器，测量输出频率或输出水平高，阻抗阻抗测量可以忽略。
爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持2520进口四脚晶振续发展作出贡献.爱普生晶振,有源晶振,SG-211SCE晶振,X1G0036210006晶振
爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进2520mm电脑贴片振荡器的目标和指标. 环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.
加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）,,石英晶振,有源晶振环保型原材料,减少耐高温晶体振荡器生产过程中的废弃物产生量,努力向相关方施加环境影响. 我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.
