频率：10.0-40.0MHZ

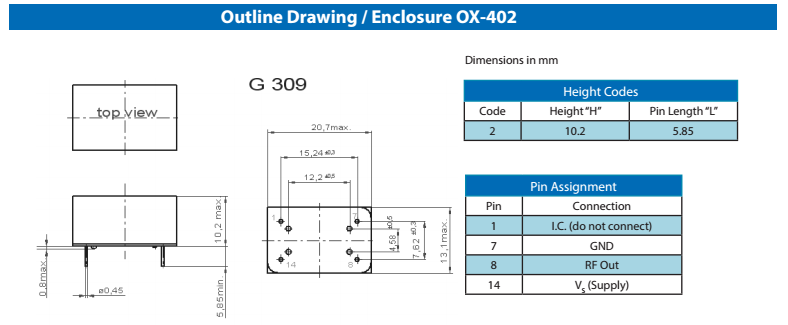

尺寸：20.7*13.7mm
普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机高速安装,满足无铅焊接的高温回流温度曲线要求.
维管晶振,贴片晶振,OX-402晶振，插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能
贴片晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。
|
Vectron晶振规格 |
单位 |
晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
10.0-25.0MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-20°C ～ +70°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）
5：卤化合物
请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
维管晶振环保方针：
1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.
2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.
3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.
4为构建循环型社会做出贡献,致力于减少温补晶振,石英晶体振荡器, 压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.
5.推进环保型业务,充分发挥综合实力,推进石英晶振,贴片晶振环保型业务,为减轻社会的环境负荷做出贡献.
6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.
