频率：1.000MHz~52.000MHz

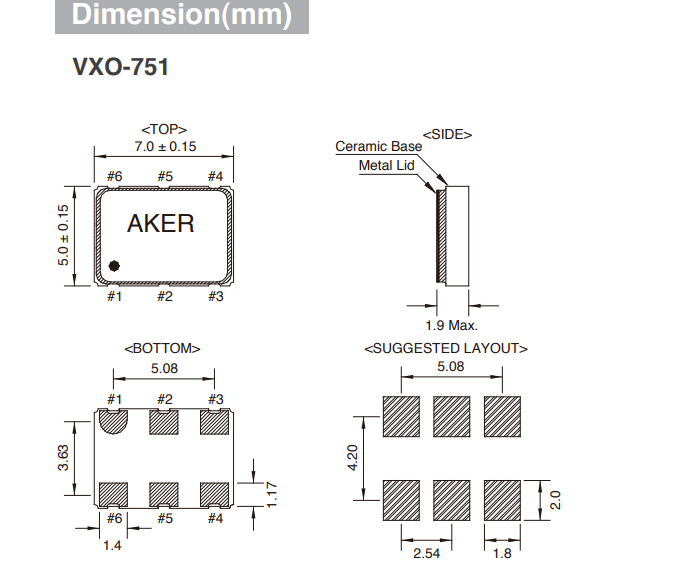

尺寸：7.0*5.0*1.9mm
安基晶振,压控晶振,VXO-751高性能晶振.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
1990 安碁科技股份有限公司成立,专业生产石英振荡器.1999正式量产电压控制振荡器（VCXO）.于台中加工出口区建国路购置约941.37坪之厂房,以扩大产能.2000引进全自动化制程设备,正式生产SMD产品,通过ISO9002认证.转投资安圣电子科技股份有限公司.2001通过2000年版ISO9001认证.2007投资成立美国子公司AKER Technology USA Corp..大陆深圳设立办事处.
|

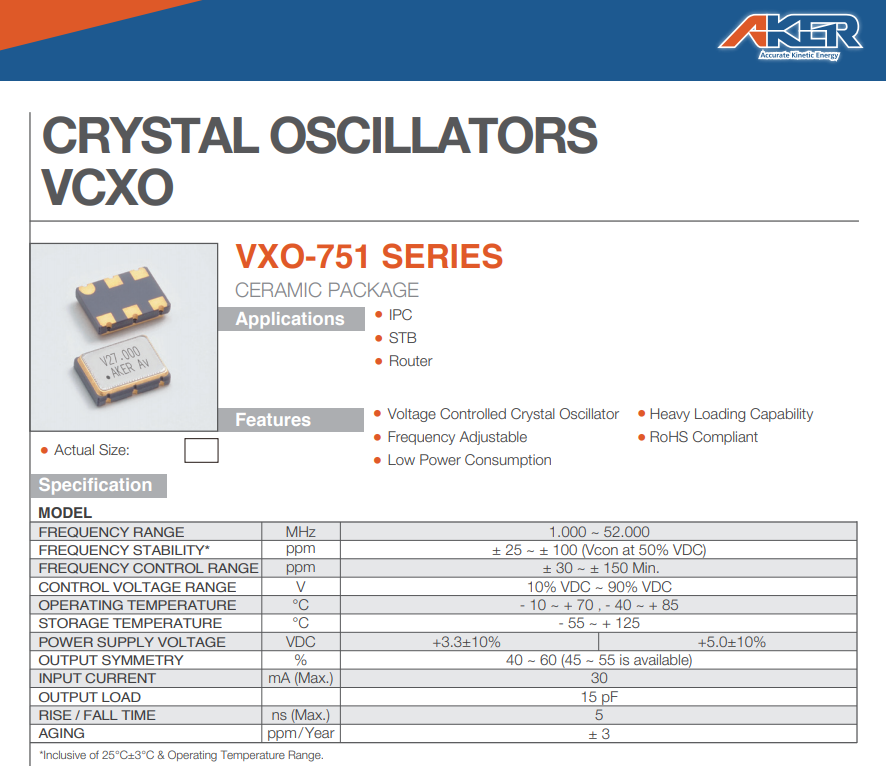

安基晶振 |
VXO-751晶振 |
|
输出类型 |
CMOS |
|
输出负载 |
15pF |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
+3.3V,+5.0V |
|
频率范围 |
1.000MHz~52.000MHz |
|
频率稳定度 |
±30ppm~±150ppm |
|
工作温度 |
-10℃~+70℃ -40℃~+85℃ |
|
保存温度 |
-55℃~+125℃ |
|
电压卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max |
|
相位抖动（12兆赫~20兆赫） |
1个PS最大 |
|
老化率 |
±3 ppm /年最大 |
晶体振荡器和实时时钟模块
所有石英晶体压控控制振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近高频晶振的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
激励功率
在晶体单元上施加过多驱动力,会导致石英低功耗晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则5070晶振或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
AKER晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.
AKER晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.
AKER石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
AKER晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
