频率：10.000MHz~52.000MHz

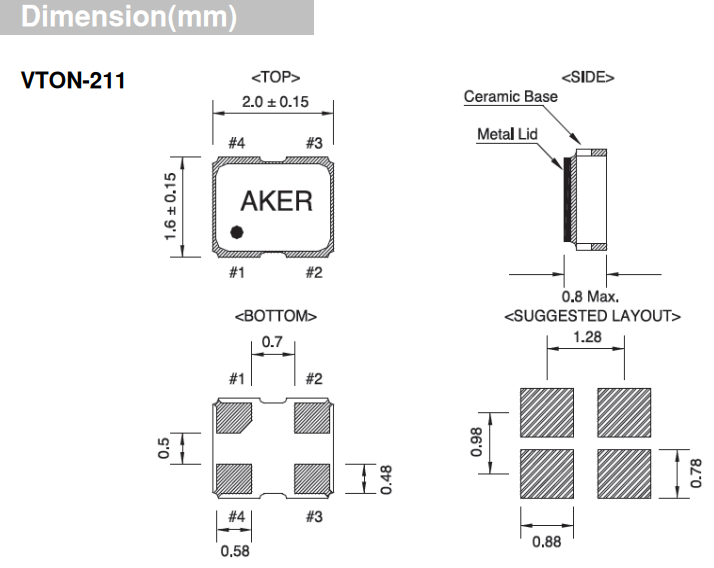

尺寸：2.0*1.6*0.8mm.
安基晶振,压控温补晶振,VTON-211振荡器.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
安碁科技成立于西元1990年,主要从事石英晶振元件产品的研发、制造及销售.拥有深厚的研发技术底蕴,为晶体振荡器之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.科技不断的进步,安碁科技亦不断提升技术服务.透过与客户紧密的互动,了解客户需求,提供客户全方位的技术支援─Total Solution； 贯彻安碁诚信为首、专业化客户服务及品质优先的理念.
石英晶振曲率半径加工技术:石英SMD晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如:1、是指球面加工曲率半径的工艺设计(a、球面的余弦磨量;b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)
|

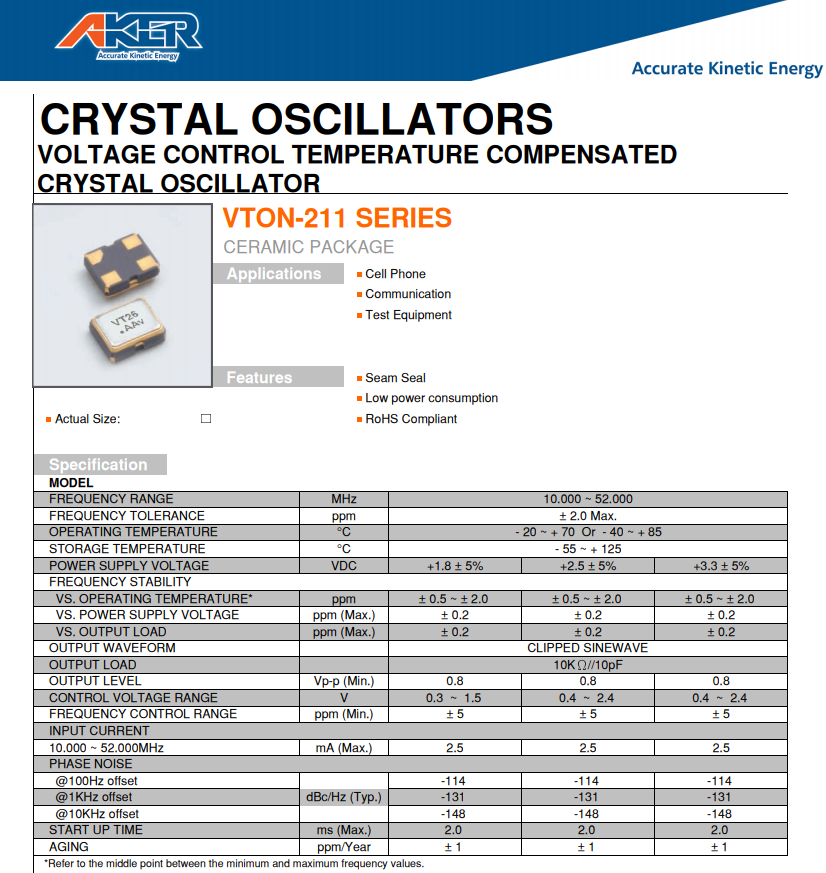

安基晶振 |
VTON-211晶振 |
|
输出类型 |
CLIPPED SINE WAVE |
|
输出负载 |
10pF |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
+1.8V,+2.5V,+3.3V |
|
频率范围 |
10.0MHz~52.0MHz |
|
频率稳定度 |
±2.0ppm |
|
工作温度 |
-20℃~+70℃ -40℃~+85℃ |
|
保存温度 |
-55℃~+125℃ |
|
电压卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max |
|
相位抖动（12兆赫~20兆赫） |
1个PS最大 |
|
老化率 |
±3 ppm /年最大 |
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
晶体振荡器和实时时钟模块
所有石英晶体压控控制振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近VC-TCXO晶振的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
激励功率
在晶体单元上施加过多驱动力,会导致石英低功耗晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则2016晶振或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)
