精工晶振,32.768K音叉晶体,VT-120-F晶振

频率：32.768KHZ

尺寸：1.2x4.0mm

32.768K石英晶体频率稳定性强，在各种产品中面对不同环境其晶振都能够保持在10PPM高精度。具有极强的抗震性能，在常规的摔落以及物流运输过程中都不会受到影响

订购热线：0755-29952551

自1881年创业以来,精工公司已不断地向全世界推出了各种具有革新性的商品和服务. 比如压控振荡器,贴片晶振, 石英晶振,有源晶振,压控振荡器等.以腕表、电子元器件、系统解决方案的3大业务为轴心,推进各种业务,在全球范围内开展各项活动.

精工控股株式会社精工晶振永恒不变主体就是,依靠“觉得可靠的质量”让顾客得到放心和满足.将集团基本理念定为“努力成为值得社会信赖的公司”,我们希望像全世界的顾客提供值得信赖的商品和服务.

精工控股株式会社精工晶振用多样的技术支持高度发展的社会和产业

用精密加工技术支持社会发展：精工运用源自腕表制造的精密加工技术,制造从医疗仪器到汽车、手机的广泛领域的精密零件,支持社会发展.

运用通过制造钟表所积累的精密加工技术,我们还提供石英晶振,贴片晶振精密切削零件产品,被广泛的应用于硬盘驱动器零件、医疗器械、照相机、电机和手机等各种领域.此外,我们还生产温补晶振,石英晶体振荡器,ABS刹车零件、发动机、变速器零件等汽车配件,以及数码相机的快门等产品.除此以外,我们生产的机床产品凝聚了精工在金属加工领域所积累的高度工艺,得到了众多汽车零件厂商的青睐,为其高精度的生产制造贡献着自己的力量.

LH-1

精工晶振,32.768K音叉晶体,VT-120-F晶振,插件32.768K系列为满足市场不同产品对精度的要求，通常情况下分为±5PPM、±10PPM、±20PPM，如果有其他特殊要求的客户也可以分为在精度上分为正偏差以及负偏差。音叉型表晶32.768K晶振在产品中使用温度范围可以达到—40°到+70°的宽温要求。插件32.768K系列主要使用于较为高端大气上档次的汽车电子、智能家用电器、笔记本、插卡音响、智能手表、以及数码相机等产品中。

石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

LH-2

精工晶振规格	单位	VT-120-F晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-30°C ～ +70°C	裸存
工作温度	T_use	-20°C ～ +60°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7pF ～ ∞	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

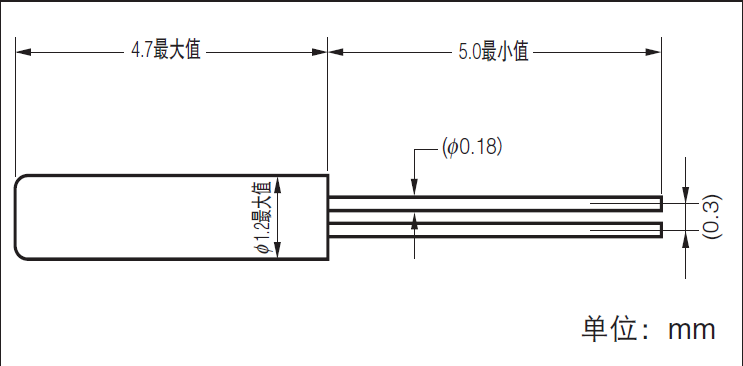

LH-3 VT-120-F 4.7-1.2

LH-4

精工晶振插件晶振系列安装注意事项:

DIP 产品
已变形的石英晶振引脚不能插入板孔中.请勿施加过大压力,以免引脚变形.

SOJ 产品和SOP 产品
请勿施加过大压力,以免石英晶振引脚变形.已变形的石英晶振引脚焊接时会造成浮起.尤其是SOP产品需要更加小心处理.

超声波清洗

（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.精工晶振,32.768K音叉晶体,VT-120-F晶振

（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.

（3）请勿清洗开启式晶振产品

（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.

（5）焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.

操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.

LH-5

精工控股株式会社精工晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K,时钟晶体,压电石英晶体材料中是否含有R o H S指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件)
