频率：10~52MHZ

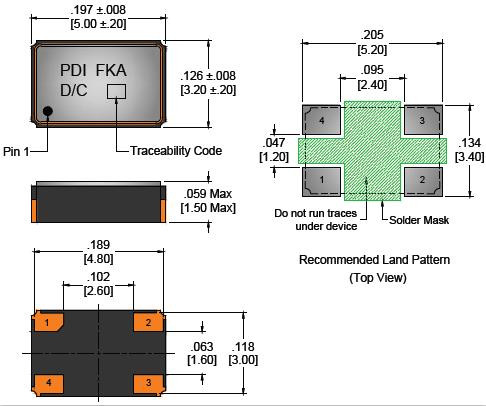

尺寸：5.0*3.2mm
Wi2wiCrystal,TV05压控温补晶振,TV05-16000X-WMD3RX晶振，5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
Wi2wiCrystal,TV05压控温补晶振,TV05-16000X-WMD3RX晶振，Wi2wi晶振该公司成立于2005年，总部位于加利福尼亚州圣何塞，是一家垂直整合技术公司，设计，制造和销售高性能，低功耗无线连接晶振解决方案，全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。Wi2Wi的贴片晶振产品和增值服务提供高度集成，坚固耐用，可靠的多协议无线执行器，内置软件，以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网（IoT），机器对机器（M2M），航空电子，空间和政府赞助项目市场的众多应用。
Wi2wi晶振公司（“Wi2Wi”或“公司”），全球领先的端到端无线连接解决方案开发商和制造商，高精度频率控制，定时和微波过滤设备，很高兴宣布推出坚固，坚固且可靠的温度补偿晶体晶振系列（TCXO），即TCH系列，这是其产品组合的进一步发展前景。Wi2wiCrystal,TV05压控温补晶振,TV05-16000X-WMD3RX晶振.

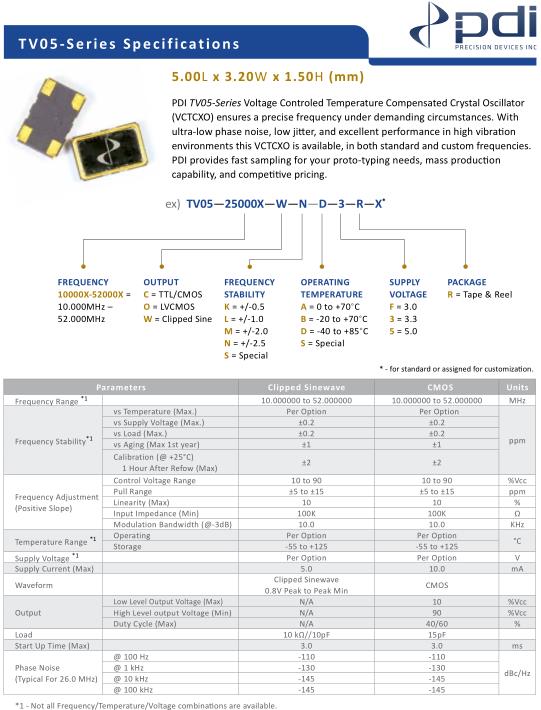

| Parameters -Wi2Wi晶振-TV05晶振 | Clipped Sinewave | CMOS | Units | |
| Frequency Range *1 | 10.000000 to 52.000000 | 10.000000 to 52.000000 | MHz | |
| Frequency Stability *1 | vs Temperature (Max.) | Per Option | Per Option | ppm |
| vs Supply Voltage (Max.) | ±0.2 | ±0.2 | ||
| vs Load (Max.) | ±0.2 | ±0.2 | ||
| vs Aging (Max 1st year) | ±1 | ±1 | ||
| Calibration (@ +25°C) | ±2 | ±2 | ||
| 1 Hour After Refow (Max) | ||||
| Frequency Adjustment | Control Voltage Range | 10 to 90 | 10 to 90 | %Vcc |
| (Positive Slope) | Pull Range | ±5 to ±15 | ±5 to ±15 | ppm |
| Linearity (Max) | 10 | 10 | % | |
| Input Impedance (Min) | 100K | 100K | Ω | |
| Modulation Bandwidth (@-3dB) | 10 | 10 | KHz | |
| Temperature Range *1 | Operating | Per Option | Per Option | °C |
| Storage | -55 to +125 | -55 to +125 | ||
| Supply Voltage *1 | Per Option | Per Option | V | |
| Supply Current (Max) | 5 | 10 | mA | |
| Waveform | Clipped Sinewave | CMOS | ||
| 0.8V Peak to Peak Min | ||||
| Output | Low Level Output Voltage (Max) | N/A | 10 | %Vcc |
| High Level output Voltage (Min) | N/A | 90 | %Vcc | |
| Duty Cycle (Max) | N/A | 40/60 | % | |
| Load | 10 kΩ//10pF | 15pF | ||
| Start Up Time (Max) | 3 | 3 | ms | |
| Phase Noise | @ 100 Hz | -110 | -110 | dBc/Hz |
| (Typical For 26.0 MHz) | @ 1 kHz | -130 | -130 | |
| @ 10 kHz | -145 | -145 | ||
| @ 100 kHz | -145 |
-145 |
||
晶体振荡器和实时时钟模块
所有石英晶体压控控制振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.Wi2wiCrystal,TV05压控温补晶振,TV05-16000X-WMD3RX晶振.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近高频晶振的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
激励功率
在晶体单元上施加过多驱动力,会导致石英低功耗晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则5032有源晶振或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英贴片晶体、有源晶振原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.
Wi2Wi晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来石英晶体谐振器、普通石英晶体振荡器（SPXO）,压控温补晶振生产制造中所产生的污染.Wi2wiCrystal,TV05压控温补晶振,TV05-16000X-WMD3RX晶振.
Wi2wi晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
Wi2Wi晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶体,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
