Greenray晶振,TCXO振荡器,T1243晶振

频率：10.000MHz~50.000MHz

尺寸：22.86*17.78mm

温补石英晶体振荡器基本解决方案,CMOS输出,输出频率10MHz到50MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.

订购热线：0755-29952551

Greenray晶振公司的高性能频率控制器件经过近60年的运行，专为1 Hz至1 GHz的苛刻应用而设计。所有Greenray振荡器产品均在宾夕法尼亚州Mechanicsburg的工厂进行设计，组装和测试。我们的质量管理体系已通过ISO 9001：2008 + AS9100C标准认证。致力于提供高精度石英晶体振荡器，为下一代计划提供先进的解决方案，满足甚至超越全球工业和国防用户的需求。
Greenray格林雷晶振集团为确保所生产石英晶振,贴片石英晶振的质量,都会经过广泛的电气以及环境测试,确保质量上不会存在错误,其中包括•老化•温度测试•温度循环•温度冲击•机械冲击•微跳•稳定烤•加速度•加速度灵敏度•好/总泄漏•随机振动振动•耐溶剂•可焊性.Greenray Industries,Inc.是美国领先的精密石英晶体振荡器制造商.

LH-1

Greenray晶振,TCXO振荡器,T1243晶振.大体积SMD有源晶振，具备超低加速度，灵敏度，产品本身具有温度补偿作用，高低温度稳定性：频率精度高0.5PPM~2.0ppm，因产品性能稳定，精度高等优势，被广泛应用到一些比较高端的数码通讯产品领域，GPS全球定位系统，智能手机，WiMAX和蜂窝和无线通信等产品，符合RoHS/无铅。
格林雷有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

LH-2

型号		T1243晶振(TCXO)
输出频率范围		10~50MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+3.3V+5.0V
电源电压（Vcc）		+3.3V/+5.0V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±2.0×10-6 max.（After 2 reflows）
	温度特性	±0.2×10-6,±2.5×10-6 max./-40~+85℃ ±0.5×10-6,±2.5×10-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

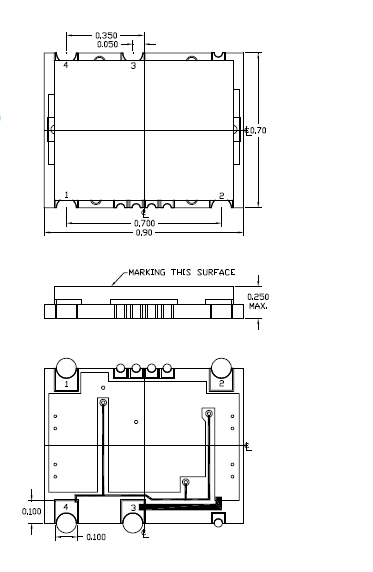

T1243 22.86 x 17.78 TCXO

LH-4

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近进口晶体振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的有源晶体的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。Greenray晶振,TCXO振荡器,T1243晶振
通电
不建议从中间电位和/或极快速通电，否则会导致贴片振荡器无法产生振荡和/或非正常工作。

LH-5

Greenray晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温度补偿晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.
Greenray晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、TCXO CRYSTAL、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.
Greenray格林雷晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,低频TCXO振荡器,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
Greenray格林雷晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.Greenray晶振,TCXO振荡器,T1243晶振
