Suntsu晶振,SMD晶振,SXO11C石英晶体振荡器

频率：1.000MHz~80.000MHz

尺寸：1.6*1.2*0.7mm

普通有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

订购热线：0755-29952551

LH-1

Suntsu晶振,SMD晶振,SXO11C石英晶体振荡器.贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器（偏差大）和普通的石英晶体振荡器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体振荡器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

总部位于美国加利福尼亚州奥兰治县,与韩国,中国和台湾的合资伙伴合作成立.Suntsu频率控制公司成立于2002年,由频率控制行业的专业人士设计,并考虑到三个关键原则:1.建立涵盖全频谱晶体频率控制设备的产品阵容,从而为客户提供满足频率控制需求的单一来源.2.通过设计和制造特定于客户应用的定制组件,鼓励创造力并支持行业创新.3.通过按时交付提供石英晶振的产品来培养长期的客户关系.

LH-2

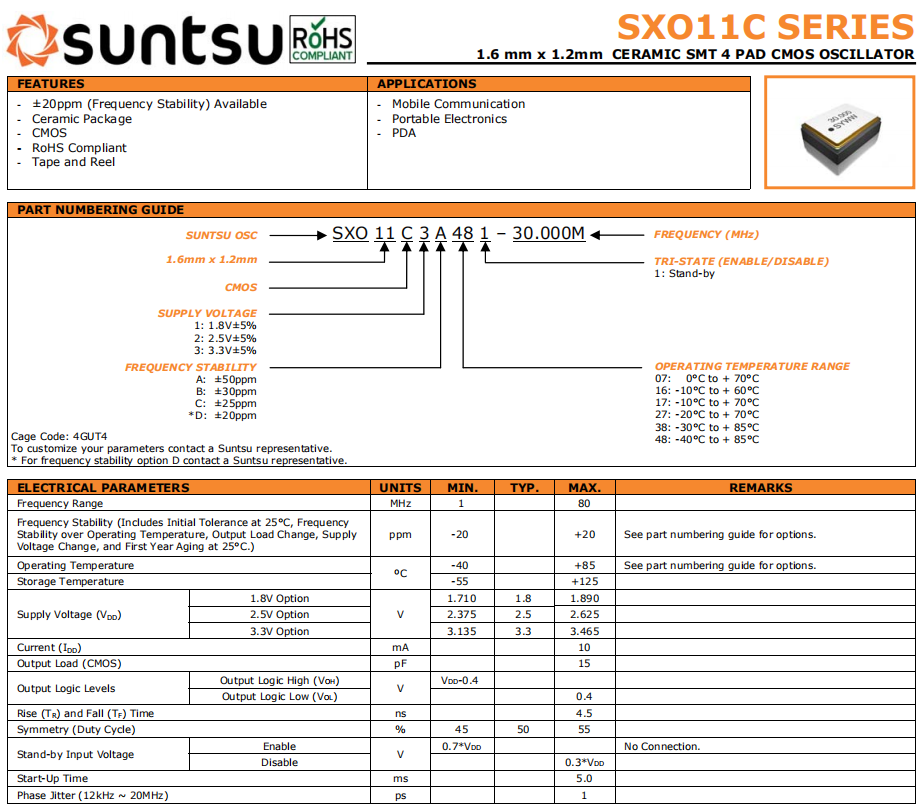

SUNTSU晶振	SXO11C晶振
输出类型	CMOS
输出负载	15pF
振荡模式	基本/第三泛音
电源电压	+1.8V~+3.3V
频率范围	1.00MHz~80.00MHz
频率稳定度	±20ppm
工作温度	-40℃~+85℃
保存温度	-55℃~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

LH-3

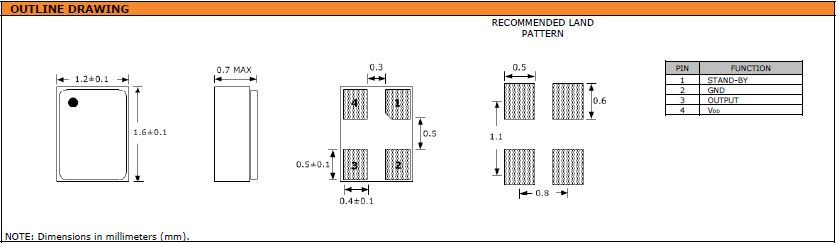

SXO11C 1612 OSC

LH-4

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英1612晶振未撞击机器或其他电路板等.

使用环境(温度和湿度)

请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

超声波清洗

(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对石英晶体振荡器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害晶体振荡器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对进口晶振产品甚至振荡器使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
