希华晶振,贴片晶振,SX-1612晶振

频率：24.000MHz~54.000MHz

尺寸：1.6*1.2mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-29952551

希华晶振,贴片晶振,SX-1612晶振.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。

对于圆片晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。

LH-2

希华晶振	单位	晶振参数	石英晶振基本条件
标准频率	f_nom	24.000MHZ~54.000MHZ	标准频率
储存温度	T_stg	-40°C ~+125°C	裸存
工作温度	T_use	-40°C~ +125°C	标准温度
激励功率	DL	10μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±15 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±50、±100 × 10-6/-40°C~+125°C	超出标准的规格请联系我们.
负载电容	CL	8PF,12PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +125°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

LH-3

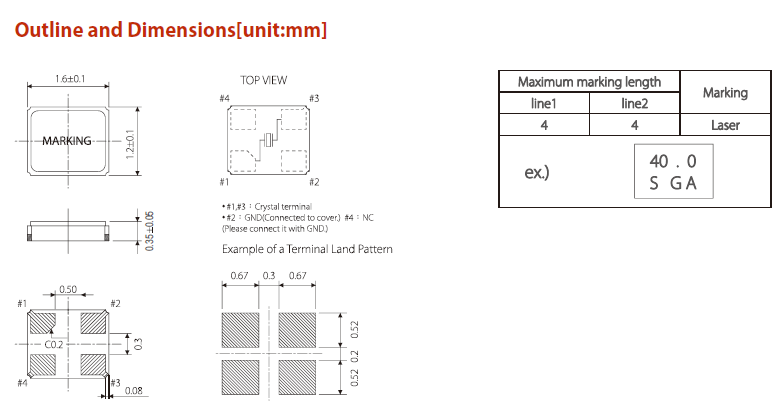

SX-1612 1612

LH-4

自动安装时的冲击：

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

每个封装类型的注意事项

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。希华晶振,贴片晶振,SX-1612晶振

希华晶振科技股份有限公司，依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’，以界定本公司环境/安卫管理系统之范围，包括任何排除之细节及调整，并指引环境/安卫管理系统与各书面、办法书之对应关系，包含在环境/安卫管理系统内之流程顺序及交互作用的描述。本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务。

希华晶振科技股份有限公司藉由环境/安卫管理系统的推动执行，以整合内部资源，奠定经营管理的基础。藉执行环境考量面/安卫危害鉴别作业，环境/安卫管理方案和内部稽核为手段，合理化推动环境/安卫管理，落实环境/安卫系统有效实施。并不断透过教育训练灌输员工环境/安卫观念及意识，藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担，并满足客户需求，获得客户的信赖而努力。 希华晶振,贴片晶振,SX-1612晶振
