频率：1.000MHz~135.000MHz

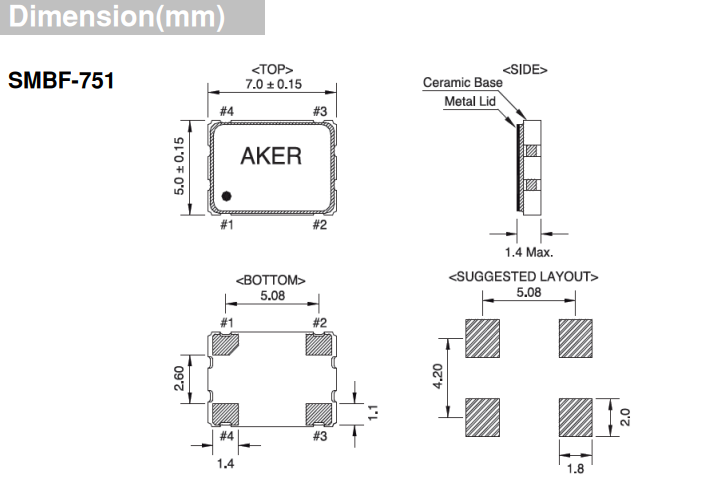

尺寸：7.0*5.0*1.4mm
安基晶振,普通有源晶振,SMBF-751振荡器.有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
安碁科技成立于西元1990年,主要从事石英晶体振荡器产品的研发、制造及销售.拥有深厚的研发技术底蕴,为晶体振荡器之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
|

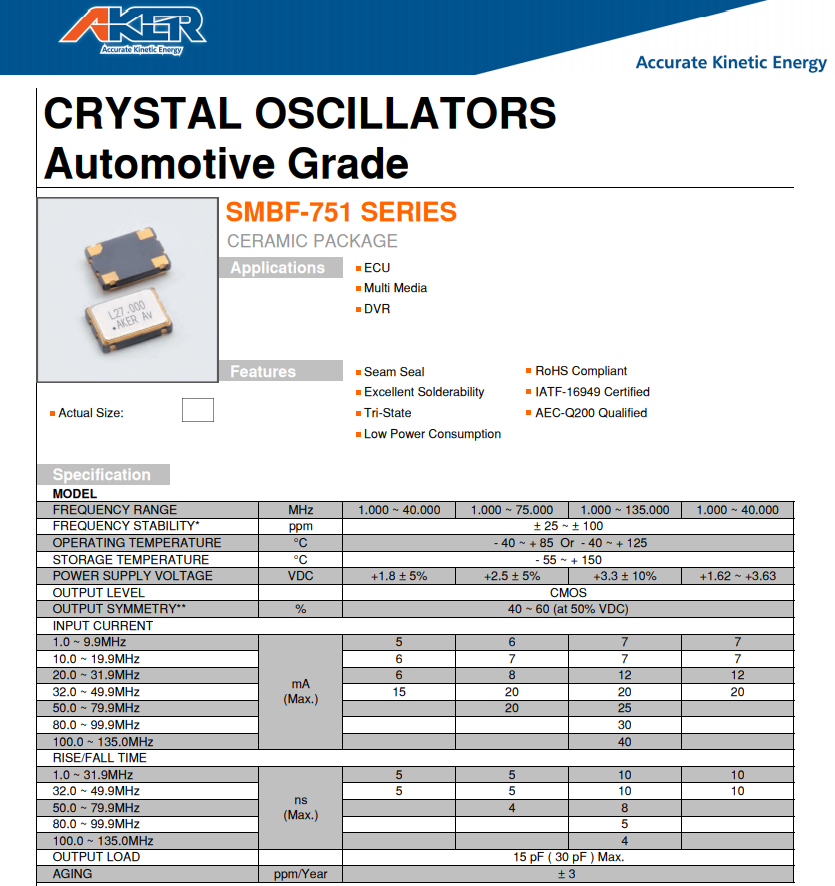

安基晶振 |
SMBF-751晶振 |
|
输出类型 |
CMOS |
|
输出负载 |
15pF |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
+1.62V~+3.63V |
|
频率范围 |
1.000MHz~135.000MHz |
|
频率稳定度 |
±25ppm~±100ppm |
|
工作温度 |
-40℃~+85℃ -40℃~+125℃ |
|
保存温度 |
-55℃~+150℃ |
|
电压卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max |
|
相位抖动（12兆赫~20兆赫） |
1个PS最大 |
|
老化率 |
±3 ppm /年最大 |
热影响
重复的温度巨大变化可能会降低受损害的普通5070晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
机械振动的影响
当低功耗晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2)在设计时请参考相应的推荐封装.
(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.
(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.
自动安装时的冲击
自动安装和真空化引发的冲击会破坏有源晶振产品特性并影响这些进口石英晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保晶振未撞击机器或其他电路板等.
激励功率
在晶体单元上施加过多驱动力,会导致进高频晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).
AKER晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.AKER晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.
AKER晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.
AKER石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
AKER晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
AKER晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
