频率：2.000MHz~50.000MHz

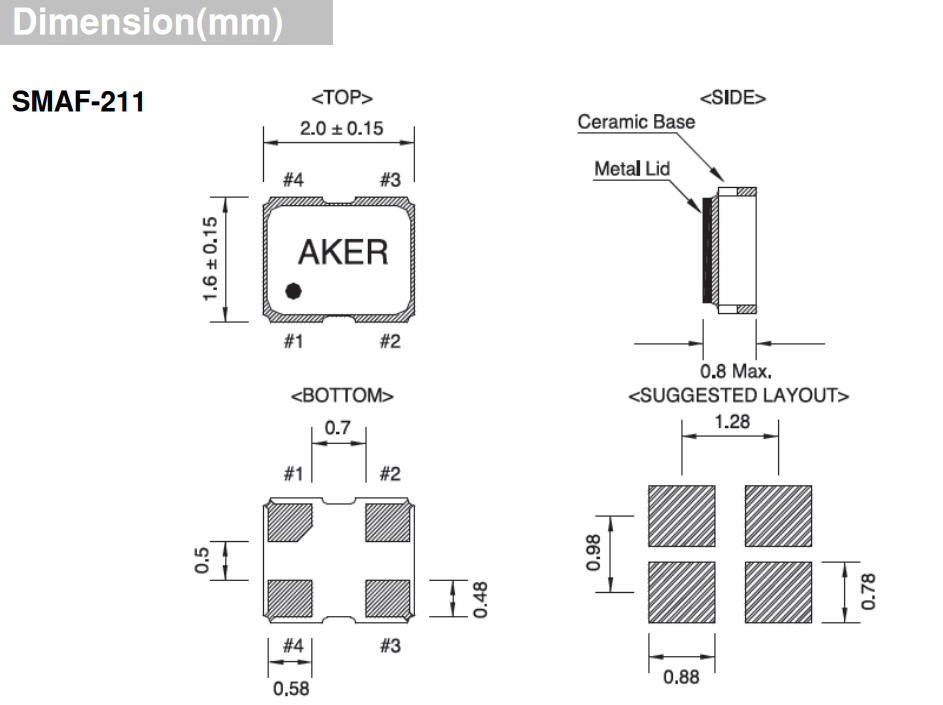

尺寸：2.0*1.6*0.8mm
安基晶振,OSC晶振,SMAF-211石英晶体振荡器.高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
安碁科技成立于西元1990年,主要从事石英晶振元件产品的研发、制造及销售.拥有深厚的研发技术底蕴,为晶体振荡器之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英贴片晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
|

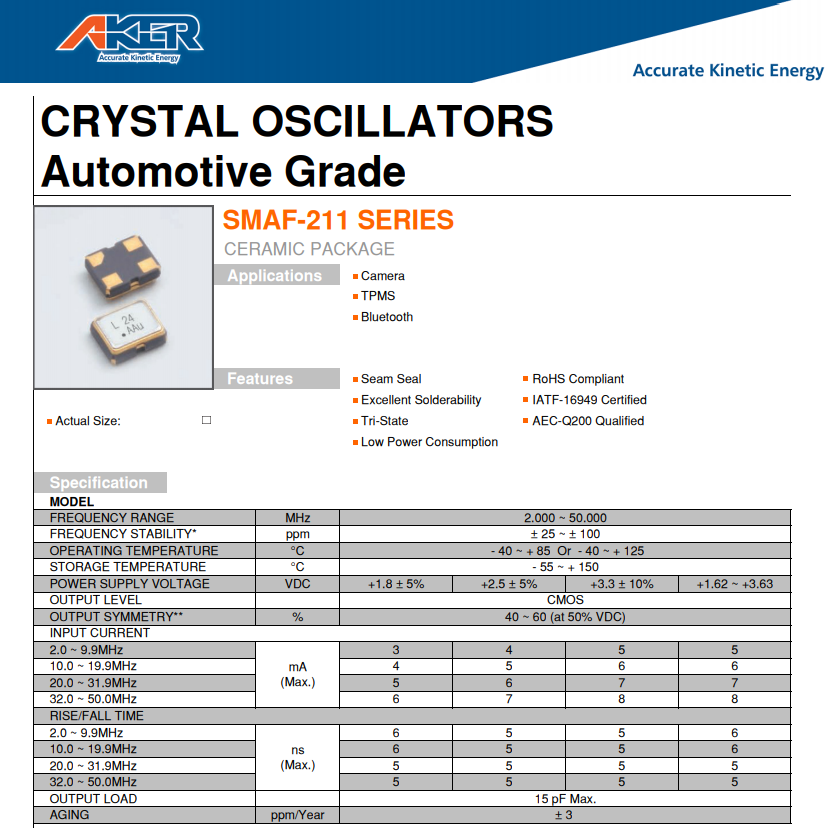

安基晶振 |
SMAF-211晶振 |
|
输出类型 |
CMOS |
|
输出负载 |
15pF |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
+1.62V~+3.63V |
|
频率范围 |
2.000MHz~50.000MHz |
|
频率稳定度 |
±25ppm~±100ppm |
|
工作温度 |
-40℃~+85℃ -40℃~+125℃ |
|
保存温度 |
-55℃~+150℃ |
|
电压卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max |
|
相位抖动（12兆赫~20兆赫） |
1个PS最大 |
|
老化率 |
±3 ppm /年最大 |
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解2016晶振或包装材料的环境下使用或储藏这些产品.机械振动的影响,当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害振荡器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至低功耗晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
热影响
重复的温度巨大变化可能会降低受损害的进口晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
抗冲击
贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
AKER晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.
AKER石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
AKER晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.
