频率：32.768kHz~1Hz
尺寸：3.7x2.5x0.9mm

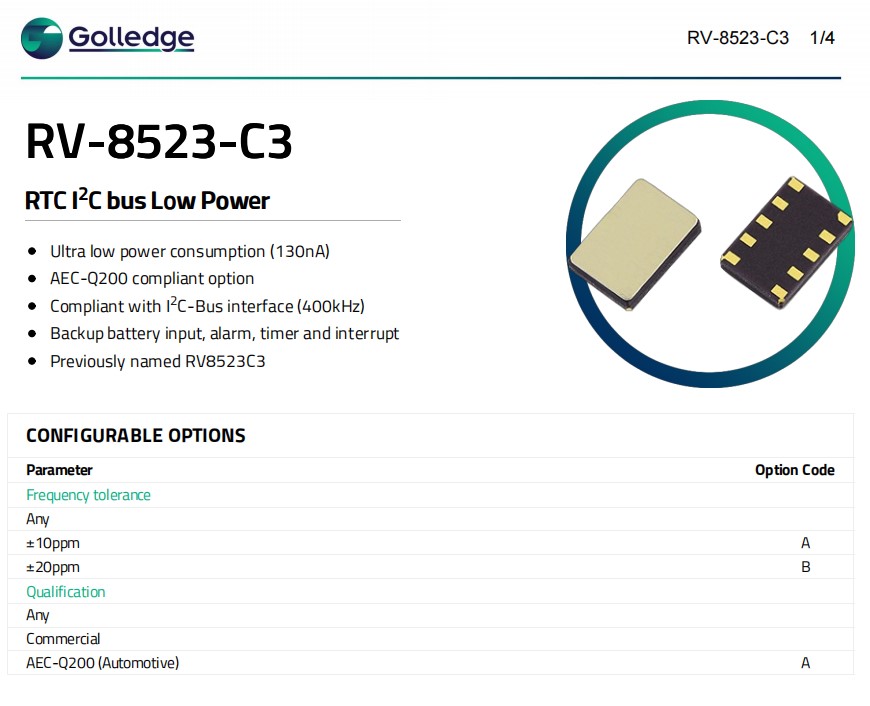

Golledge时钟振荡器,RV-8523-C3,超低功耗6G晶振，英国进口晶振，GolledgeCrystal高利奇晶振，型号：RV-8523-C3，时钟振荡器，小体积晶振尺寸：3.7x2.5x0.9mm封装，频率范围：32.768kHz~1Hz，10垫脚贴片晶振，石英晶体振荡器，石英晶振，有源晶振，贴片石英晶振，无铅晶振，工作温度范围：-40℃至+85℃，超低功耗（130nA），AEC-Q200配套选项，符合IC总线接口（400 kHz），备用电池输入、报警、定时和中断之前的RV8523C3，具有超小型，轻薄型，高精度，高性能，高品质，高质量，耐热及耐环境特点。该贴片晶振应用于：仪器仪表设备，通讯设备，电信，智能手机，电脑主板，智能交通灯控制器，GPS定位，无线网络，蓝牙模块，汽车电子，导航仪，物联网等应用。

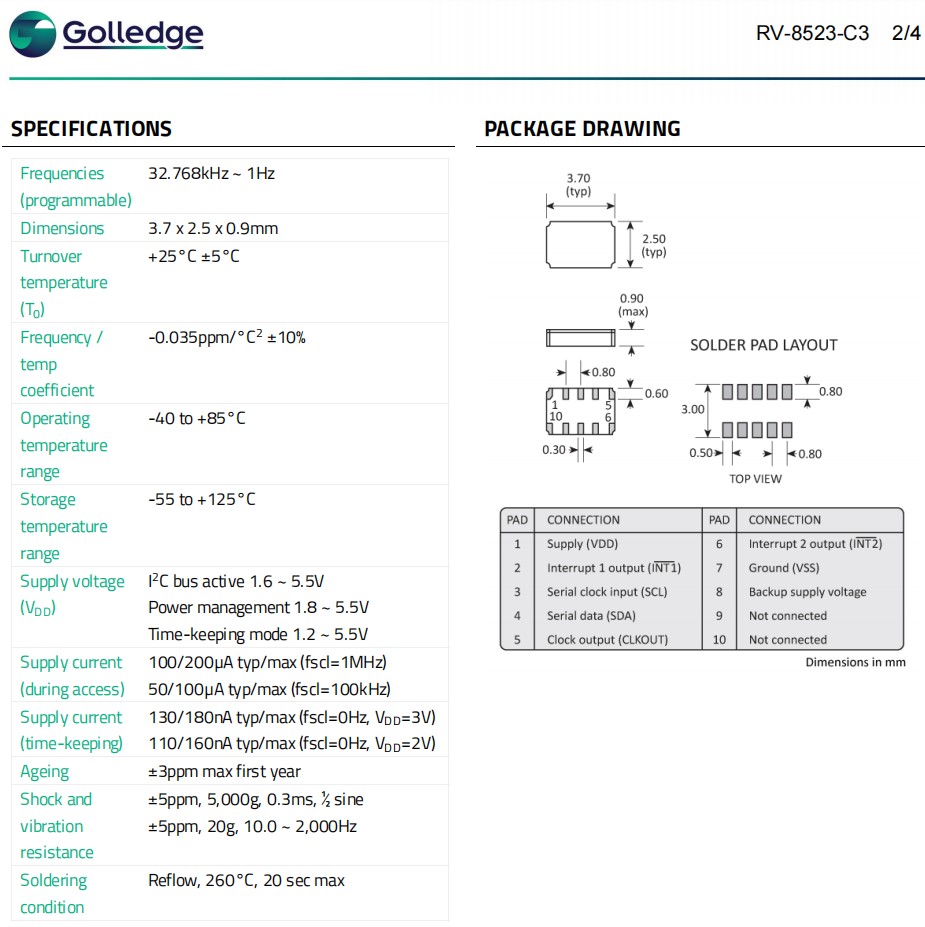

Golledge时钟振荡器,RV-8523-C3,超低功耗6G晶振 参数表
Frequencies (programmable)
32.768kHz~1Hz
Dimensions
3.7x2.5x0.9mm
Turnover temperature(T0)
+25℃±5℃
Frequency /temp coefficient
-0.035ppm/℃ ±10%
Operating temperature range
-40to+85℃
Storage temperature range
-55to+125℃
Supply voltage(VDD)
I2C bus active1.6~5.5V
Power management1.8~5.5V
Time-keeping mode1.2~5.5V
Supply current(duringaccess)
100/200uAtyp/max(fscl=1MHz)
50/100uAtyp/max(fscl=100kHz)
Supply current(time-keeping)
130/180nAtyp/max(fscl=0Hz,V =3V)
110/160nAtyp/max(fscl=0Hz,V =2V)
Ageing
±3ppm maxfirstyear
Shock and vibration resistance
±5ppm,5,000g,0.3ms,陆sine
±5ppm,20g,10.0~2,000Hz
Soldering condition
Reflow,260℃,20secmax

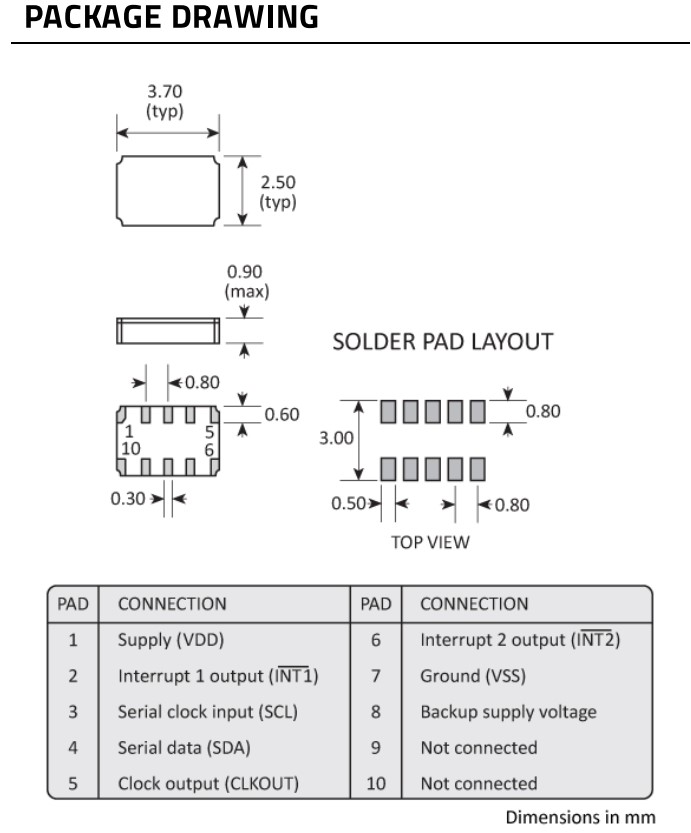

Golledge时钟振荡器,RV-8523-C3,超低功耗6G晶振 尺寸图
Golledge时钟振荡器,RV-8523-C3,超低功耗6G晶振
32.768KHz是款实时时钟晶振，它的作用是可以产生时序电路基准信号。而之所以选用32.768KHz是因为它是2的15次幂，是因为可以很精确的得到一秒的计时。不仅如此，包括所有的实时时钟晶振一般都是32.768K或其倍频。32.768K晶振的负载电容都是12.5pf。常用32.768K晶振的电子产品有智能手机、智能手表、安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的进口晶振。
