Rakon晶振,RTF2012晶振,32.768K晶振

频率：32.768KHz

尺寸：2.0×1.2mm

小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

订购热线：0755-29952551

LH-1

RK-1

Rakon晶振,RTF2012晶振,32.768K晶振，瑞康晶振成立于1967年，多年来一直是先进的有源晶振,压控振荡器, 石英晶振,1612贴片晶振等水晶元件和振荡器技术的先锋。自2006年以来，RAKON瑞康晶振已经转变为全球最大的频率控制解决方案提供商之一，提供了一个多样化的产品组合，包括电信、定位和空间和国防市场的先进产品。Rakon晶振有6家制造工厂，包括3家合资工厂和8个研发中心。客户支持中心位于世界各地的11个办事处。总部设在新西兰的奥克兰。

RAKON瑞康晶振利用其独特的自然压电特性，制造出极其精确的电信号。这些信号用于产生无线电波，并在最苛刻的通信应用程序中同步时间。Rakon理解市场对于有源晶振、压电陶瓷谐振器、表晶32.768K，晶振,石英晶振,有源晶振,压控晶体振荡器等元器件的需求，使其能够引领领先的规范，并推动技术的边界

LH-2

瑞康晶振规格	单位	RTF2012晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±10 × 10^-6 ～ ±100 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±25 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

LH-3

RK-2

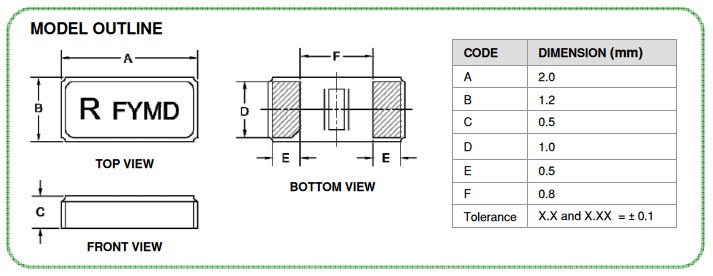

RTF2012

LH-4

石英晶振各项注意事项：

如果由频率计数器测量的频率比目标频率高，要增加石英晶振的电容（CL，或Cd以及C 8）的值，以降低频率到目标频率，反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善，这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后，谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率，我们可以通过以下三种方法改进：

方法1：降低产品线路外部电容（Cd和CG）的值，并通过晶体具有较低负载电容（CL）。

方法2：采用小电阻（RR）的晶体。

方法3：使用镉和CG的不等价的设计。

我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本，保证安全。请用频率计数器来测量所述晶体，以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格，请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率，反之亦然高得多系统不能正常工作，由于输出频率会偏差很大。32.768KHZ,RTF2012晶振,2012mm超小型晶体
