NDK晶振,进口贴片晶振,NX1612SB晶振

频率：26.000MHz~76.800MHz

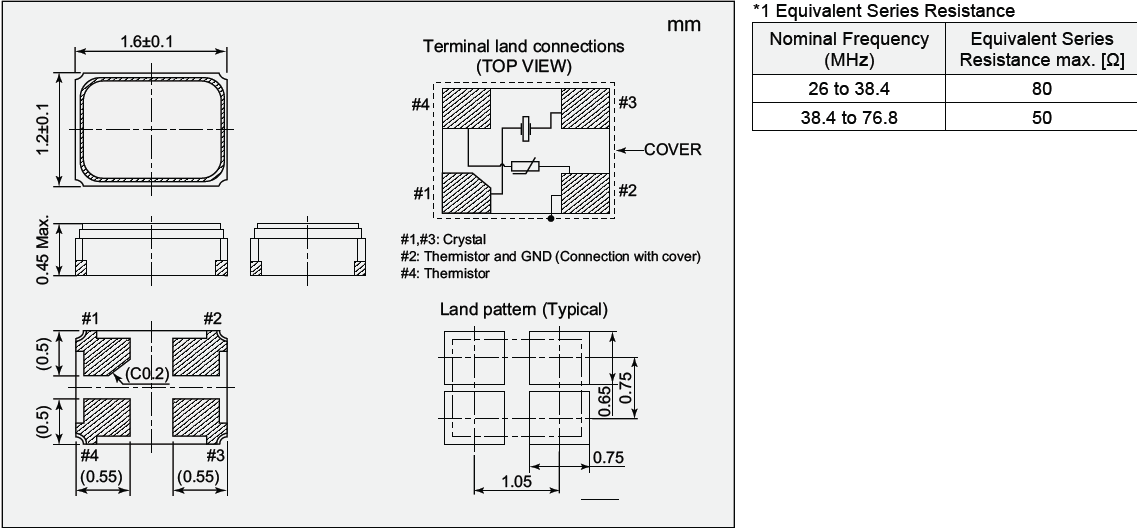

尺寸：1.6*1.2*0.45mm

1612mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

订购热线：0755-29952551

NDK晶振集团会针对以下5个产品群，迅速对应市场的动向，强化新产品的开发和市场的投入。

1、业用高附加价值产品
开发小型?高精度的OCXO（恒温晶体振荡器）、高频OSC晶振、超低相位噪声振荡器等的产业用高附加价值产品并扩大其销售。
2、车载用高信赖产品
在ADAS（先进驾驶辅助系统）所使用的车载相机和倒车雷达、远程信息处理等用途，晶体元器件的需求也呈现增加的趋势。因此，我们会开发TCXO（温度补偿晶体振荡器）、ICXO(钟用晶体振荡器)、SAW器件等的车载用高信赖性产品并扩大其销售。
3、SAW器件
为对应通信方式的多样化和新的频率使用，SAW (弹性表面波) 器件的需求也呈扩大的趋势。在SAW器件在移动体通信市场的正式量产展开的同时，我们会活用以往在车载市场和客户间建立起来的信赖关系和经验，让这个产品也进入车载市场。
4、一般量产品
面向移动体通信市场，我们会进行温补晶振的增产和扩大销售；面向AV/OA市场，我们会开发具有价格竞争力的新产品作为针对IoT(物联网市场)的标准品并扩大其销售。
5、感应器器件
基于医疗?看护?护理的需求的增大，我们会进行携带型简易超声波感应器的开发和扩大销售。还有以食品检查为中心的QCM感应器的扩大销售也会进行。

LH-1

NDK晶振,进口贴片晶振,NX1612SB晶振.小体积贴片1.6*1.2mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (1.6*1.2*0.45mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求,是民用无线数码产品最好的选择,符合RoHS/无铅.1612mm石英晶体,26M无源SMD晶振,NX1612SB晶振
NDK石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，NDK石英晶振目前主要使用的有 AT 切、BT 切。

LH-2

NDK晶振	单位	NX1612SB晶振	石英晶振基本条件
标准频率	f_nom	26.000MHZ~76.800MHZ	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-30°C~+85°C	标准温度
激励功率	DL	10μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±12× 10-6/-30°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	7PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

LH-3

LH-4

＜晶体谐振器＞
如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。1612mm石英晶体,26M无源SMD晶振,NX1612SB晶振
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些进口晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对进口谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。NDK晶振,进口贴片晶振,NX1612SB晶振
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。

LH-5

NDK晶振，1612贴片晶振，石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。1612mm石英晶体,26M无源SMD晶振,NX1612SB晶振
对我们的1612无源晶振进行检验，同时告知我们的员工顾客以及公众，如何安全的使用，如何使用对环境影响较小，帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。
公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。
NDK晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。
通过开展节能活动和减少二氧化碳排放防止全球变暖。避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。遵守有关1.6*1.2mm石英晶体生产环境保护的法律、标准、协议和任何公司承诺的其他要求。NDK晶振,进口贴片晶振,NX1612SB晶振
