NDK晶振,石英晶振,NX1210AB晶振

频率：26.000MHz~52.000MHz

尺寸：1.2*1.0*0.3mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-29952551

NDK晶振集团作为频率的综合生产企业，为了向客户提供高信赖性品质的产品，我们始终追求最高品质的产品生产和服务，以「通过对客户的服务，为社会繁荣和世界和平作贡献」这样的公司创业理念作为我们的使命，今后也会为社会的[安全?安心?舒适]作出贡献。请各位继续给予我们支持！面向移动体通信市场，我们会进行TCXO晶振的增产和扩大销售；面向AV/OA市场，我们会开发具有价格竞争力的新产品作为针对IoT(物联网市场)的标准品并扩大其销售。1210兆赫兹晶体,超小型四脚贴片晶振,NX1210AB晶振
本集团将方针转换至面向量产市场的产品的再强化上，把均衡缩减战略切换成成长战略。并且展开在产业设备、车载、传感器领域，利用高的品质力和技术力用实力强的贴片晶振创造出利益的中期销售计划。创造利益，提升企业价值的同时，为了继续提升企业的价值，我们认为维持经营的透明性，确实尽到对各位股份持有者说明的责任这样的公司治理的构筑必不可少。

LH-1

NDK晶振,石英晶振,NX1210AB晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
NDK石英晶振的切型。采用高速线切割技术：1.优化及严格规范线切割机各项设备参数；2.通过试验精选所使用的各类线切割料，如：磨料、线切割线、槽轮等；3.确认最优的石英晶体谐振器切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生产效率。

NDK晶振	单位	NX1210AB晶振	石英晶振基本条件
标准频率	f_nom	26.000MHZ~52.000MHZ	标准频率
储存温度	T_stg	-40°C ~+85°C	裸存
工作温度	T_use	-30°C~+85°C	标准温度
激励功率	DL	10μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±15× 10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	8PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

LH-3

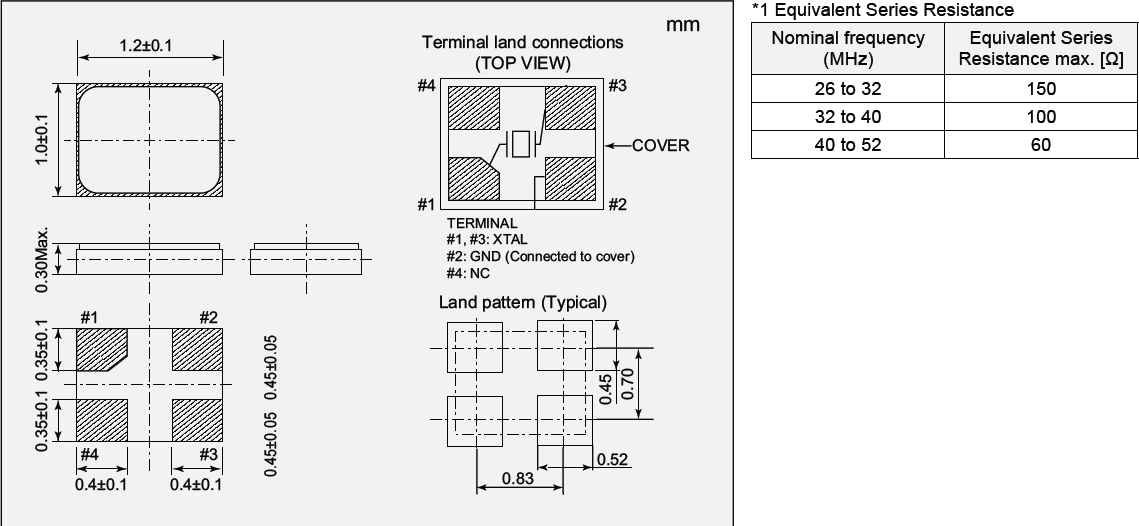

NX1210AB_1.2_1.0

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英水晶振动子产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。NDK晶振,石英晶振,NX1210AB晶振
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然无源晶体产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
进口贴片晶振产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。1210兆赫兹晶体,超小型四脚贴片晶振,NX1210AB晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。
