频率：100 ~ 170 MHz
尺寸：2.0×1.6×0.7mm
LV-PECL差分晶振,日本NDK晶振,NP2016SA,低抖动晶振,2016贴片晶振
差分晶振可提供两种相位彼此完全相反的信号，差分晶体振荡器属于行业里极其高端的有源晶振，拥有LVDS，LVPECL，HCMOS 等输出方式，我们常见的是差分贴片晶振，体积有微小型也有大体积，常规的输出方式是 LVDS，因此在业界中还有 LVDS 差分晶振这一说法，军事设备与工业设备应用比较比较多。
日本NDK晶振NP2016SA型号的晶振是LV-PECL输出的差分晶振。该2016晶振尺寸：2.0×1.6×0.7mm；电源电压：+2.5V或+3.3V；低相位抖动 : Max. 100fs @156.25MHz；为无铅产品。适用于数据中心，光模块，DSP时钟。差分晶振常用于高精度的时钟应用，如通信设备、数据存储器和精密仪器等。它的优点包括低相位噪声、低抖动和高频率稳定性，能够满足一些对时钟信号质量要求较高的应用场景。
LV-PECL差分晶振,日本NDK晶振,NP2016SA,低抖动晶振,2016贴片晶振

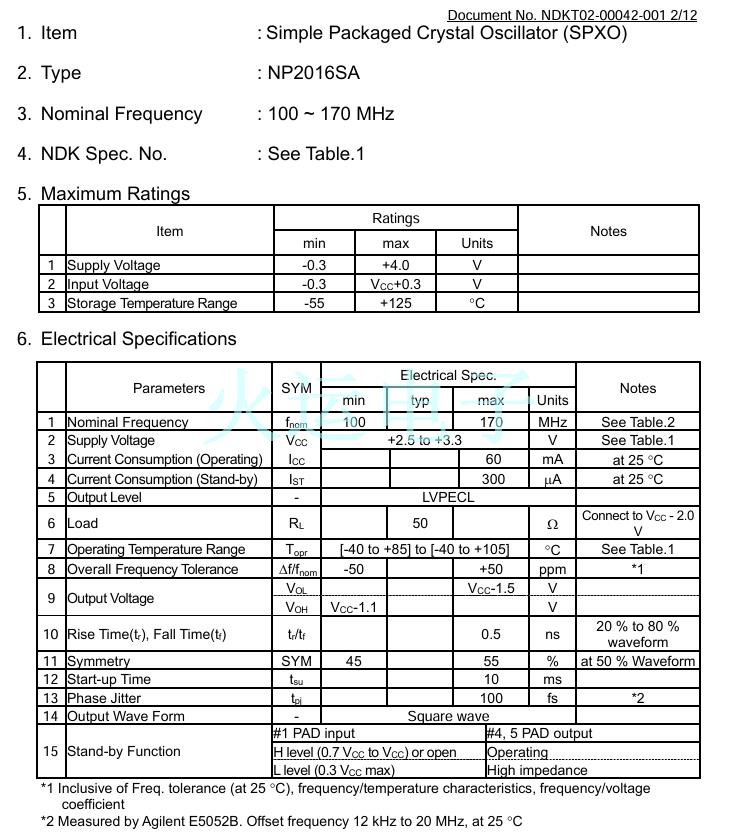

| 规格 | 符号 | 值 | 单位 | |
| 额定频率 | fnom | 100 ≦ F ≦ 170 | MHz | |

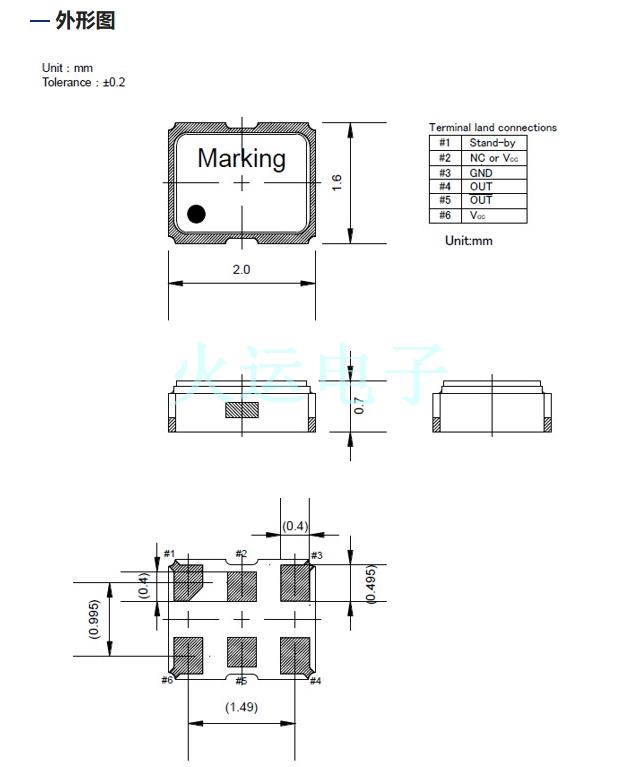

| 尺寸大小 (L×W×H) | - | 2.0×1.6×0.7 | mm | |
| 电源电压 | Vcc | 2.5/3.3 | V | |
| 消耗电流（工作时） | ICC | Max. 60 | mA | |
| 消耗电流（断开时） | IST | Max. 300 | μA | |
| 输出规格 | - | LVPECL | - | |
| 负载电容 | CL | 50 | Ω | |
| 储存温度范围 | Tstr | -55 to +125 | ℃ | |
| 工作温度范围 | Topr | -40 to +85 | -40 to +105 | ℃ |
| 综合频率允许偏差 | Δf/fnom | Max. ±50 | ppm | |
| 输出电压 | VOL | Max. VCC-1.5 | V | |
| 输出电压 | VOH | Min. VCC-1.1 | V | |
| 上升时间,下降时间 | tr/tf | Max. 0.5 | ns | |
| 波形对称 | SYM | 45 to 55 | % | |
| 起振时间 | tsu | Max. 10 | ms | |
| 相位抖动 | tpj | Max. 100 | fs | |
| 规格料号 (Vcc=2.5V) | - | NSC5438A | NSC5441A | - |
| 规格料号 (Vcc=3.3V) | - | NSC5438B | NSC5441B | - |
LV-PECL差分晶振,日本NDK晶振,NP2016SA,低抖动晶振,2016贴片晶振
LV-PECL差分晶振,日本NDK晶振,NP2016SA,低抖动晶振,2016贴片晶振
所有晶振产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 （比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
